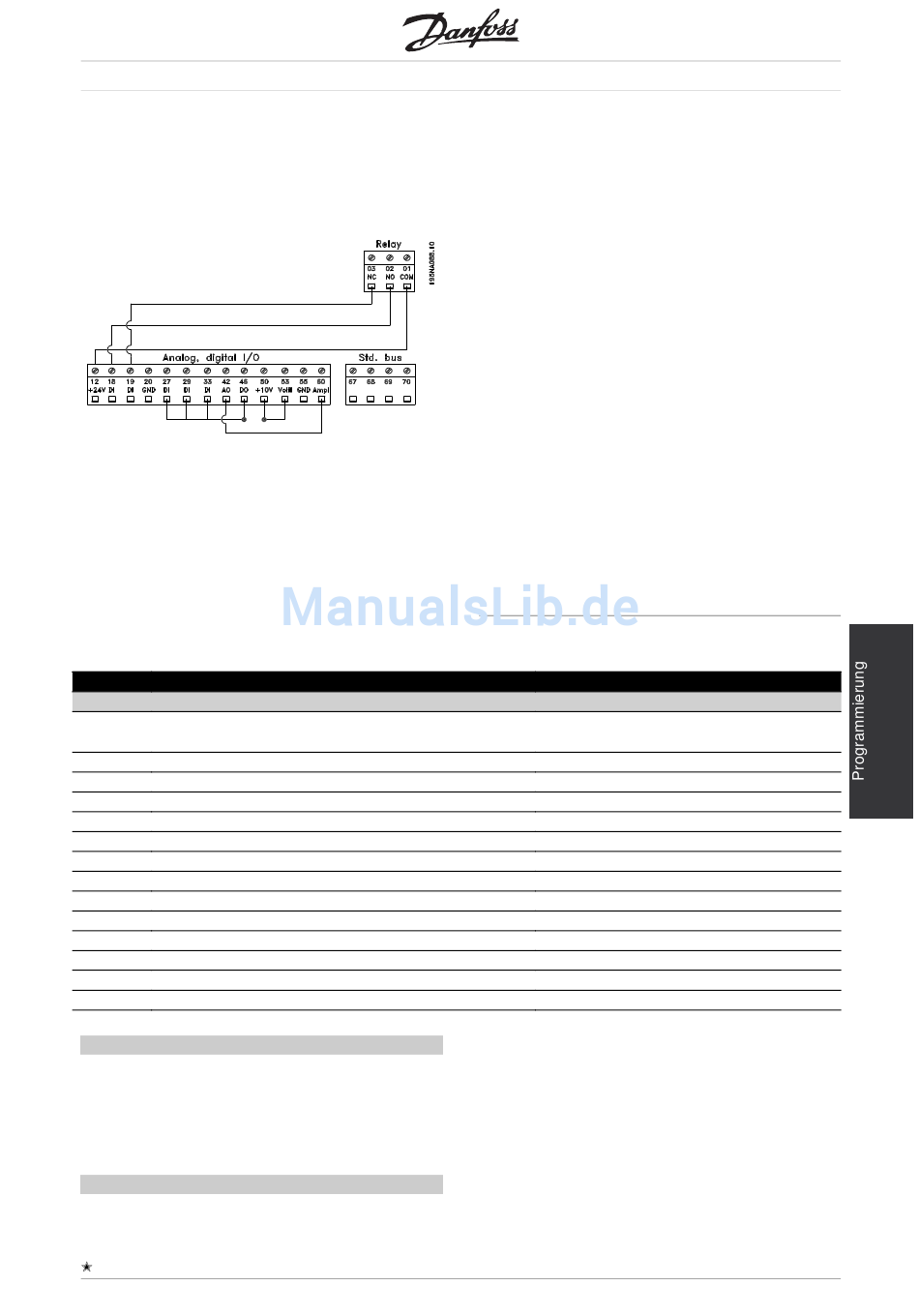

50 -53 sind verbunden.
42 - 60 sind verbunden.
12 - Relaisklemme 01 sind verbunden.
18 - Relaisklemme 02 sind verbunden.
19 - Relaisklemme 03 sind verbunden.
Folgendes Verfahren für den Steuerkarten-
test verwenden:
1. Steuerkartentest wählen.
2. Netzspannung abschalten und warten, bis die
Displaybeleuchtung verschwindet.
3. Anschlüsse nach Zeichnung und Beschreibung
vornehmen.
4. Netzspannung anschließen.
5. Der Frequenzumrichter führt einen automatischen
Test der Steuerkarte durch.
6 6 6 6 2 2 2 2 1 1 1 1 - - - - 6 6 6 6 4 4 4 4 2 2 2 2 T T T T y y y y p p p p e e e e n n n n s s s s c c c c h h h h i i i i l l l l d d d d
W W W W e e e e r r r r t t t t : : : :
Par.
Beschreibung
Nr.
Typenschild
621
Frequenzumrichtertyp
624
Softwareversion
625
LCP-Identifikationsnr.
626
Datenbank-Identifikationsnr.
627
Leistungsteil-Version
628
Anwendungsoption, Typ
630
Kommunikationsoption, Typ
632
BMC-Software-Identifikation
634
Geräteidentifikation für Kommunikation
635
Software-Bestell Nr.
640
Softwareversion
641
BMC-Softwareidentifikation
642
Leistungskarten-Identifikation
Funktion:
Die Hauptdaten des Geräts können mit den Parametern
621 bis 635 Typenschild über das LCP 2-Display
bzw. die serielle Schnittstelle ausgelesen werden.
Die Parameter 640 - 642 werden auch auf dem
integrierten Display des Geräts angezeigt.
Beschreibung der Auswahl:
Parameter 621 Typenschild: Frequenzumrichtertyp:
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.28.H2.03 -
AKD 2800
Wenn der Frequenzumrichter einen Fehlercode
zwischen 37 und 45 anzeigt, ist der Steuerkartentest
fehlgeschlagen. Steuerkarte wechseln, um den
Frequenzumrichter zu starten.
Wenn der Frequenzumrichter im Displaymodus
startet, ist der Test erfolgreich verlaufen. Nach
Abnehmen des Teststeckers ist der Freq uenzumrichter
betriebsbereit. Parameter 620 Betriebsart wird
automatisch auf Normalbetrieb [0] eingestellt.
Initialisieren [3] wird gewählt, wenn die Werkseinstellung
des Gerätes benutzt werden soll.
Initialisierungsverfahren:
1. Initialisieren [3] wählen.
2. Netzspannung abschalten und warten, bis die
Displaybeleuchtung verschwindet.
3. Netzspannung anschließen.
4. Es erfolgt die Initialisierung für alle Parameter
in allen Parametersätzen mit Ausnahme der
Parameter 500 Adresse, 501 Baudrate, 600-605
Betriebsdaten und 615-617 Fehlerprotokoll .
Anzeigetext
(FU TYP)
(SOFTWARE VERSION)
(LCP VERSION)
(DATENBANK ID-NR)
(LEISTUNGST.ID-NR)
(ANW.-) OPTION)
(KOM. OPTION)
(BMC-SOFTWARE ID)
(UNIT ID)
(SW. PART NO.)
(SOFTWARE VERSION)
(BMC2 SW)
(POWER ID)
Gibt Typ und Netzspannung des Frequen-
zumrichters an.
Beispiel: AKD 2811 380-480 V.
Parameter 624 Typenschild: Softwareversion:
Gibt die aktuelle Softwareversionsnummer des
Frequenzumrichters an.
Beispiel: V 1.00
47
