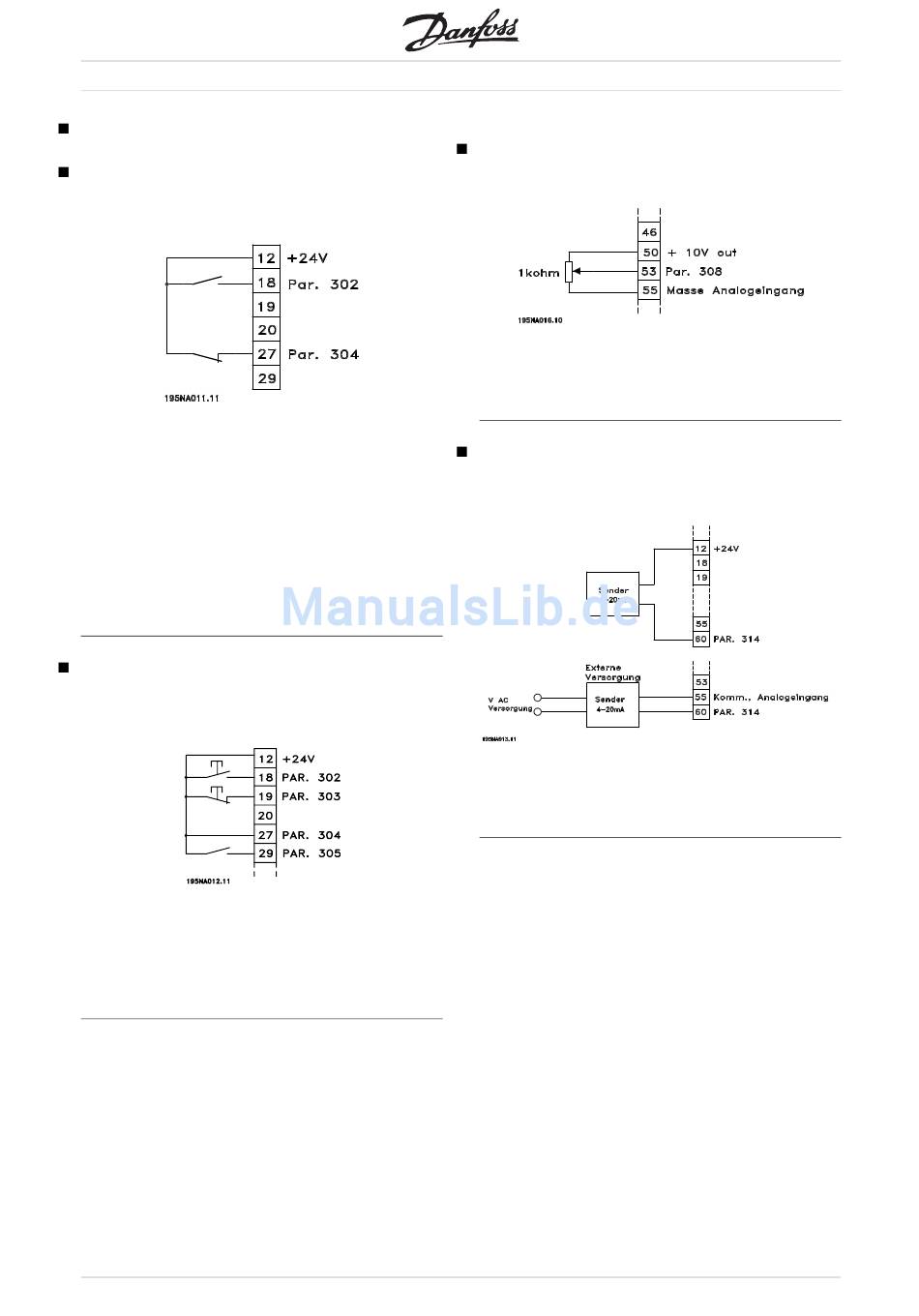

Anschlußbeispiele
Start/Stopp
Start/Stopp mit Klemme 18 und Motorfreilauf
Stopp mit Klemme 27.
Par. 302 Digitaleingang = Start [7]
Par. 304 Digitaleingang = Motorfreilauf
Stopp invers [2]
Für präzisen Start/Stopp werden die folgenden
Einstellungen verwendet:
Par. 302 Digitaleingang = Präziser Start/Stopp [27]
Par. 304 Digitaleingang = Motorfreilauf
Stopp invers [2]
Pulsstart/-stopp
Pulsstart mit Klemme 18 und Pulsstopp mit Klemme
19. Außerdem wird die Festdrehzahlfrequenz
mit Klemme 29 aktiviert.
Par. 302 Digitaleingang = Puls-Start [8]
Par. 303 Digitaleingang = Stopp invers [6]
Par. 304 Digitaleingang = Motorfreilauf
Stopp invers [2]
Par. 305 Digitaleingang = Festdrehzahl [13]
60
AKD 2800
Potentiometersollwert
Spannungssollwert über ein Potentiometer.
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Anschluß eines zweiadrigen Transmitters
Anschluß eines zweiadrigen Transmitters als
Istwertgeber an Klemme 60.
Par. 314 Analoger Eingang input = Istwert [2]
Par. 315 Klemme 60, min. Skalierung = 4 mA
Par. 316 Klemme 60, max. Skalierung = 20 mA
