5.4.7.3
ND-Druckschalter
Der bei Zwangsschmierung vorgesehene ND-Druckschalter (vgl. optionale Varianten OP..., MOP,
MCRW..., MCRA..., für weitere Details wird auf die Kapitel «THERMISCHE HILFSVORRICHTUNGEN»
und «SCHMIERANLAGE» in vorliegendem Handbuch verwiesen) löst ein Alarmsignal aus, sobald der
Druck in der Schmieranlage unter den zulässigen Mindestwert von 0,5 bar abfällt.
Die Ablesung muss unmittelbar nach dem Anlauf für die zum vorschriftsmäßigen Ölumlauf erforderliche
Zeit überbrückt werden (ca. 30 s).
Den Ansprechwert des Druckschalters anhand der Regelschraube am Druckschalterkopf auf
keinen Fall verstellen.
Für die Verkabelung und die elektrischen bzw. Verbraucheranschlüsse, die vor der Inbetriebnahme
des Getriebes ausgeführt werden müssen, hat der Kunde zu sorgen.

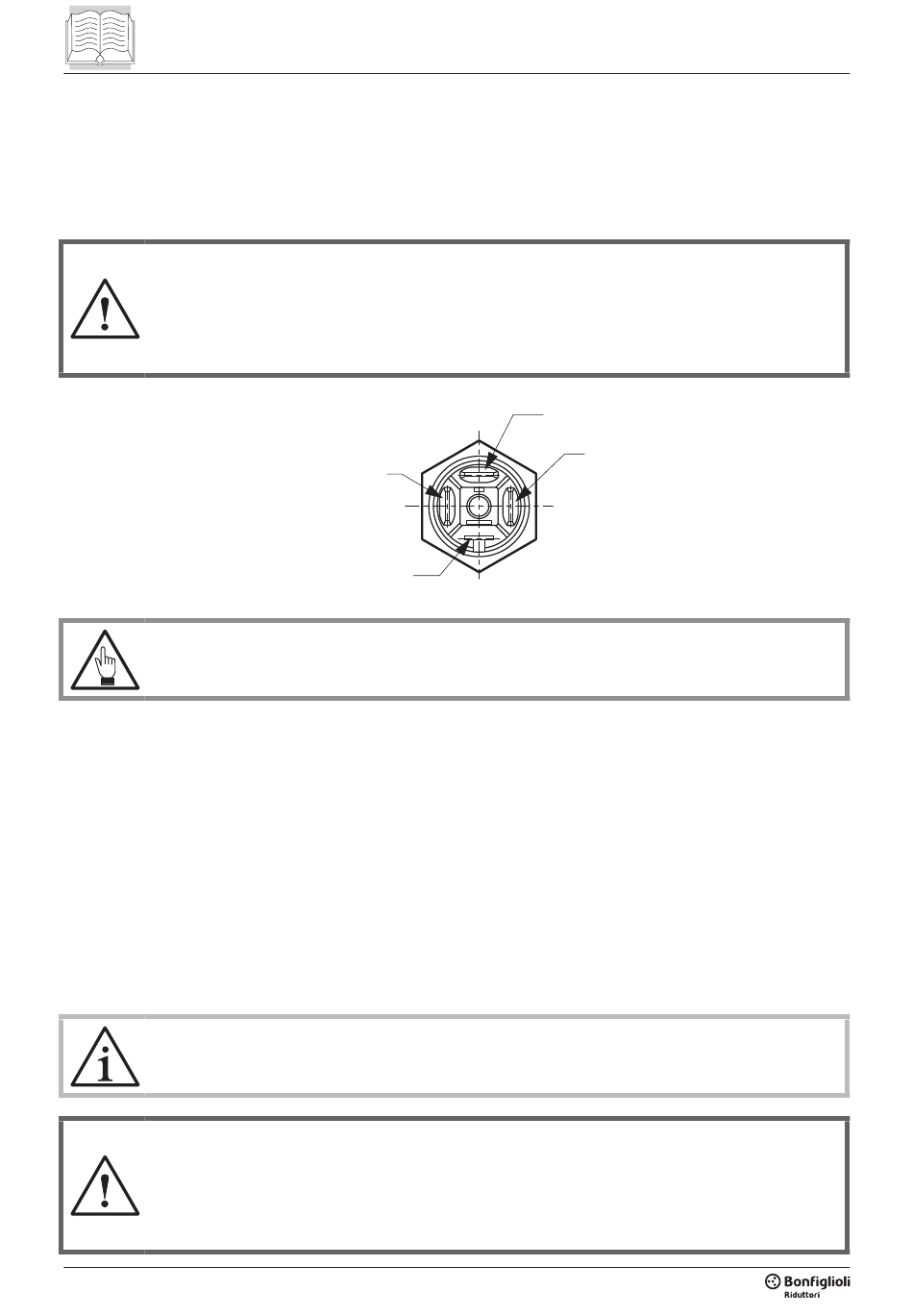

Kontakt: SPDT (Wechselkontakte)
Erdungsklemme faston 6.3x0.8
Die Kontaktposition ist als Richtangabe zu verstehen.
Kontaktschaltleistung: 5 A (ohmsch) / 240 Vac
Schutzart: IP 65 (mit eingebautem Stecker)
5.4.8
DRYWELL (optionale Variante DW)
Diese Vorrichtung dient zur Vorbeugung von Ölleckagen an den Dichtringen der Getriebeabtriebswelle in
Richtung der gepaarten Maschine, u.z. über eine Kammer mit Fettfüllung, die gleichzeitig die Schmierung
des unterhalb der Welle montierten Lagers gewährleistet.
Gemäß den Zeitvorgaben in der Tabelle Betrieb und Wartung ca. 40 Gramm geeignetes Schmierfett für die
Wälzlager über die entsprechenden Schmiernippel einfüllen.
Für die genaue Fettmenge den technischen Kunden- und Vertriebsservice des Herstellers kontaktieren.
Das Getriebe wird ohne Fettfüllung für das untere Lager der Abtriebswelle geliefert.
Sämtliche Eingriffe dürfen nur bei stehendem Getriebe ausgeführt werden. Der Elektromotor muss
gegen jede unbeabsichtigte Einschaltung abgesichert werden (z.B. durch Schlüsselverriegelung
des Hauptschalters oder durch Entnahme der Sicherungen der Stromversorgung). Zu diesem
Zweck ist am Antriebsteil auch ein Warnschild anzubringen, mit dem auf die laufenden Arbeiten am
Getriebe hingewiesen wird.
34 / 60
BWH HDO_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 01_0 - 04/06/14
C
2 A (ohmsch) / 24 Vdc
NC
NO
C = Gemeinsam
NC = Normalerweise geschlossen
NO = Normalerweise öffnen
