5.1.2
Getriebe mit Hohlabtriebswelle und Passfedernut

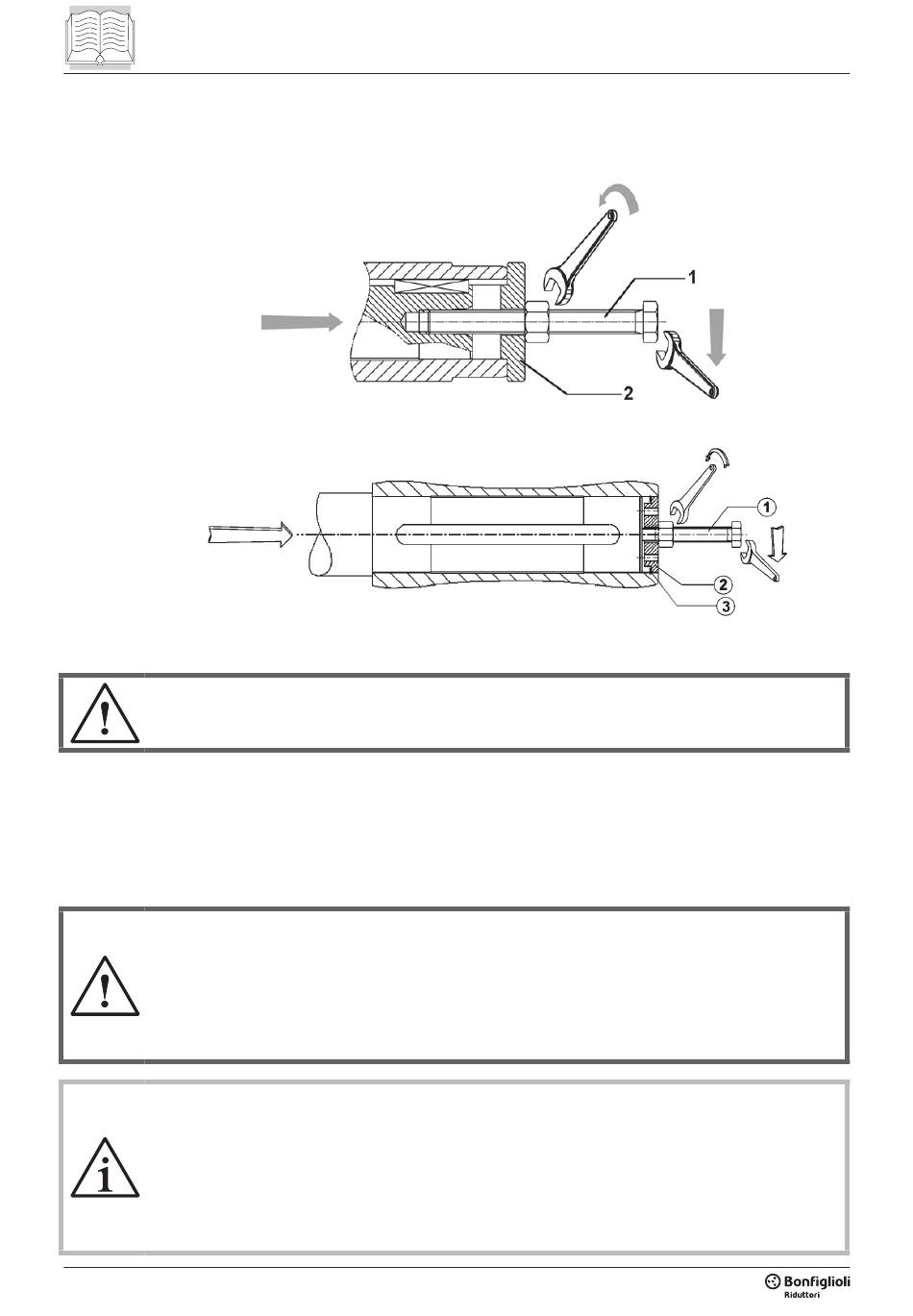

Als Einbauhilfe von Getrieben mit Hohlwelle auf die Zylinderwelle der zu steuernden Maschine sollten die in
folgendem Schema dargestellten Anweisungen befolgt werden. Lesen Sie auch das Kapitel «AUSLEGUNG
DER WELLE FÜR KUNDENMASCHINE» in vorliegendem Handbuch.
Die Schraube der Zugstange (1) und der Distanzring (2) sind nicht im Lieferumfang enthalten.
Alternativ dazu:
Die Schraube der Zugstange (1), die Absatzscheibe (2) und der Federring (3) sind nicht im Lieferumfang
enthalten.
Hierbei entsprechende Vorrichtungen vorsehen, die die axiale Befestigung der Hohlwelle an der
Maschinenwelle gewährleisten und eine unvorhergesehene Ablösung verhindern.
5.1.3
Getriebe mit Schrumpfverbindung
Einige Getriebe können über eine Schrumpfverbindung für den Anzug der Abtriebshohlwelle auf der
angetriebenen Welle verfügen. Bei der Installation eines derartigen Getriebetyps in der unten beschriebenen
Reihenfolge vorgehen:
1. Die Befestigungsschrauben der Reihe nach schrittweise lösen, ohne sie vollständig herauszuziehen,
und schließlich die gesamte Schrumpfverbindung entfernen.
Den Passungsbereich zwischen Abtriebswelle des Getriebes und der Welle der angetriebenen
Maschine sorgfältig reinigen und entfetten.
An diesen Oberflächen kein Molybdänsulfid oder andere Fettsorten einsetzen, die den
Reibungskoeffizienten im Kontaktbereich deutlich verringern und die Funktionalität der
Schrumpfverbindung beeinträchtigen könnten. Umgekehrt darf das Fett in den ausgewiesenen
Bereichen der Schrumpfverbindung auf keinen Fall entfernt werden.
Um die Arbeitsschritte für den Ausbau in dem der Schrumpfverbindung entgegengesetzten
zylindrischen Führungsabschnitt zu erleichtern, empfehlen sich folgende Maßnahmen:
Eine Schutzpaste auftragen (Klüberpaste 46 MR 401 oder ein in Eigenschaften und Anwendung
●
ähnliches Produkt).
Den
für
●
Maschinenzapfen gemäß den Empfehlungen in Kapitel «AUSLEGUNG DER WELLE FÜR
KUNDENMASCHINE» des vorliegenden Handbuchs oder mit einer geeigneten Bohrung für den
Durchlauf einer Rostschutzlösung herstellen.
18 / 60
BWH HDO_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 01_0 - 04/06/14
den
Einbau
einer
zylindrischen
selbstschmierenden
Buchse
vorgesehenen
