5.4.7
SENSOREN
5.4.7.1
Bimetallthermostat (optionale Variante TG)
Die nicht einstellbaren Thermostate sind auf eine feste Ansprechtemperatur geeicht, die von der Funktion
bzw. dem daran angeschlossenen Zubehör abweicht, wie im Folgenden angegeben:
- 90°C ± 5°C – optionale Variante TG, in diesem Fall ermöglicht der Thermostat die Erfassung der
maximal zulässigen Schmierstofftemperatur. Bei einem Alarm muss das Getriebe so schnell wie möglich
angehalten und die Ursache des Defekts festgestellt werden.
- 25°C ± 5°C – in der optionalen Variante HE integriert, siehe Abschnitt "Heizwiderstand" des
vorliegenden Handbuchs für nähere Details.
- 60°C ± 5°C e 90°C ± 5°C – in der optionalen Variante MRCW... integriert, siehe Abschnitt "Selbständige
Kühlaggregate" des vorliegenden Handbuchs für nähere Details.
- 90°C ± 5°C – in der optionalen Variante MRCA... integriert, siehe Abschnitt "Selbständige
Kühlaggregate" des vorliegenden Handbuchs für nähere Details.
Je nach Konfiguration können die Thermostate entweder in das Getriebe eingebaut oder als Zubehör
geliefert werden; in diesem Fall die für den Transport verwendeten und entsprechend markierten
Blindstopfen lokalisieren und darin die Thermostate montieren.
Für die Verkabelung und die elektrischen bzw. Verbraucheranschlüsse, die vor der Inbetriebnahme
des Getriebes ausgeführt werden müssen, hat der Kunde zu sorgen.
Kontakt: NC (Öffner)
Kontaktschaltleistung: 5 A (ohmsch) / 240 Vac
Schutzart: IP 65 (mit eingebautem Stecker)
Gewindeanschluss: GAS 1/2" AG
5.4.7.2

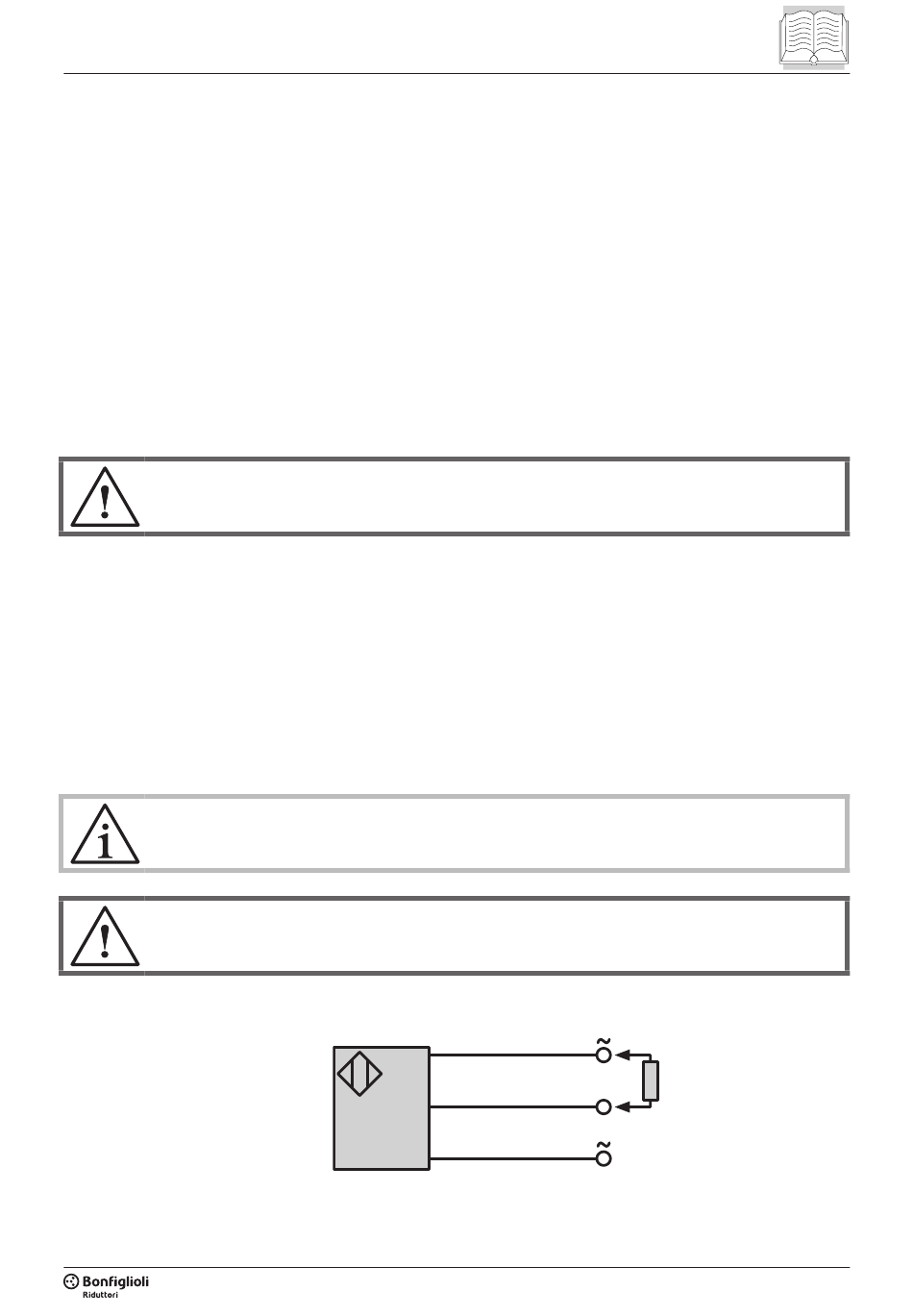

Ölstandkontrolle (optionale Variante OLG)
Auf Anfrage wird ein Sensor für die Fernüberwachung des Sicherheitsölstands installiert.
Sofern als Zubehör geliefert, den zwecks Transport eingesetzten und entsprechend markierten Blindstopfen
lokalisieren und durch den Sensor ersetzen.
Die Vorrichtung funktioniert bei stehendem Getriebe. Während dessen Betriebs muss der Sensor
überbrückt werden.
Für die Verkabelung und die elektrischen bzw. Verbraucheranschlüsse, die vor der Inbetriebnahme
des Getriebes ausgeführt werden müssen, hat der Kunde zu sorgen.
Kontakt: NC (Öffner) in Luft schaltend
Spannungsversorgung: 28 Vac
Schutzart: IP 65
Gewindeanschluss: GAS 1/2" AG
BWH HDO_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 01_0 - 04/06/14
5 A (ohmsch) / 24 Vdc
braun
schwarz
AC
Sensor
blau
OUT
33 / 60
