5.4.1.2.3
Installation der selbständigen Kühlaggregate (MCRW... , MCRA...)
Die Versorgungs-, Montage- und Betriebsbedingungen müssen den Angaben auf den Typenschildern
der Komponenten bzw. in vorliegendem Handbuch entsprechen.
Die Drehrichtung der Motoren muss den Hinweisen auf den Komponenten entsprechen.
Ausschließlich Versorgungskabel verwenden, deren Querschnitt für die Stromaufnahme
angemessen ist, und die sich für die vorgesehenen Installationsbedingungen eignen, um
übermäßige Erhitzungen und/oder Spannungsabfälle zu vermeiden.
Die Informationen bezüglich des Elektromotors sind im Verkaufskatalog bzw. im Betriebs-, Installations-
und Wartungshandbuch des betreffenden Elektromotors nachzuschlagen; für alle anderen Vorrichtungen
wird auf folgende Anweisungen und auf das Kapitel «SENSOREN» in vorliegendem Handbuch verwiesen.
Verkabelungen und Anschlüsse derart ausführen, dass eine mit der Funktion des Kühlaggregats
konsistente Betriebslogik nach den Angaben in diesem Abschnitt erhalten wird.
MCRW...: Bezüglich des Magnetventils sind folgende Vorschriften zu befolgen:
Anschluss: 3-polig für Stecker DIN 43650
Kontakt:
NC (Öffner)
Spannungsversorgung [V/Hz]: 220-240/50 - 240/60
Leistung:
9W DC
Schutzart: IP 65 (mit eingebautem Stecker)
Für eine optimale Leistung einen Wasserversorgungskreislauf mit folgenden Daten einrichten:
– Max. Druck 10 bar
– max. Wasserauslasstemperatur 20°C
– min. Durchflussmenge gemäß Tabelle in vorherigem Abschnitt
darüber hinaus die Anschlüsse an den Wasserkreis so ausführen, dass das Wasser über das Magnetventil
von dem zu den Ölleitungen entferntesten Anschluss in den Wärmetauscher eintritt und von dem Anschluss
in unmittelbarer Nähe der Ölleitungen ausfließt.
Bei sehr hohem Härtegrad des Kühlwassers empfiehlt sich dessen Entkalkung. Bei Frost oder längerem
Stillstand ist zur Vermeidung möglicher Schäden das Kühlwasser aus dem Kreis abzulassen, wobei
etwaige Restmengen mit Druckluft zu beseitigen sind.
MCRA...: Bezüglich des Elektrolüfters und des Luft-/Öl-Wärmetauschers sind folgende Vorschriften zu
befolgen:

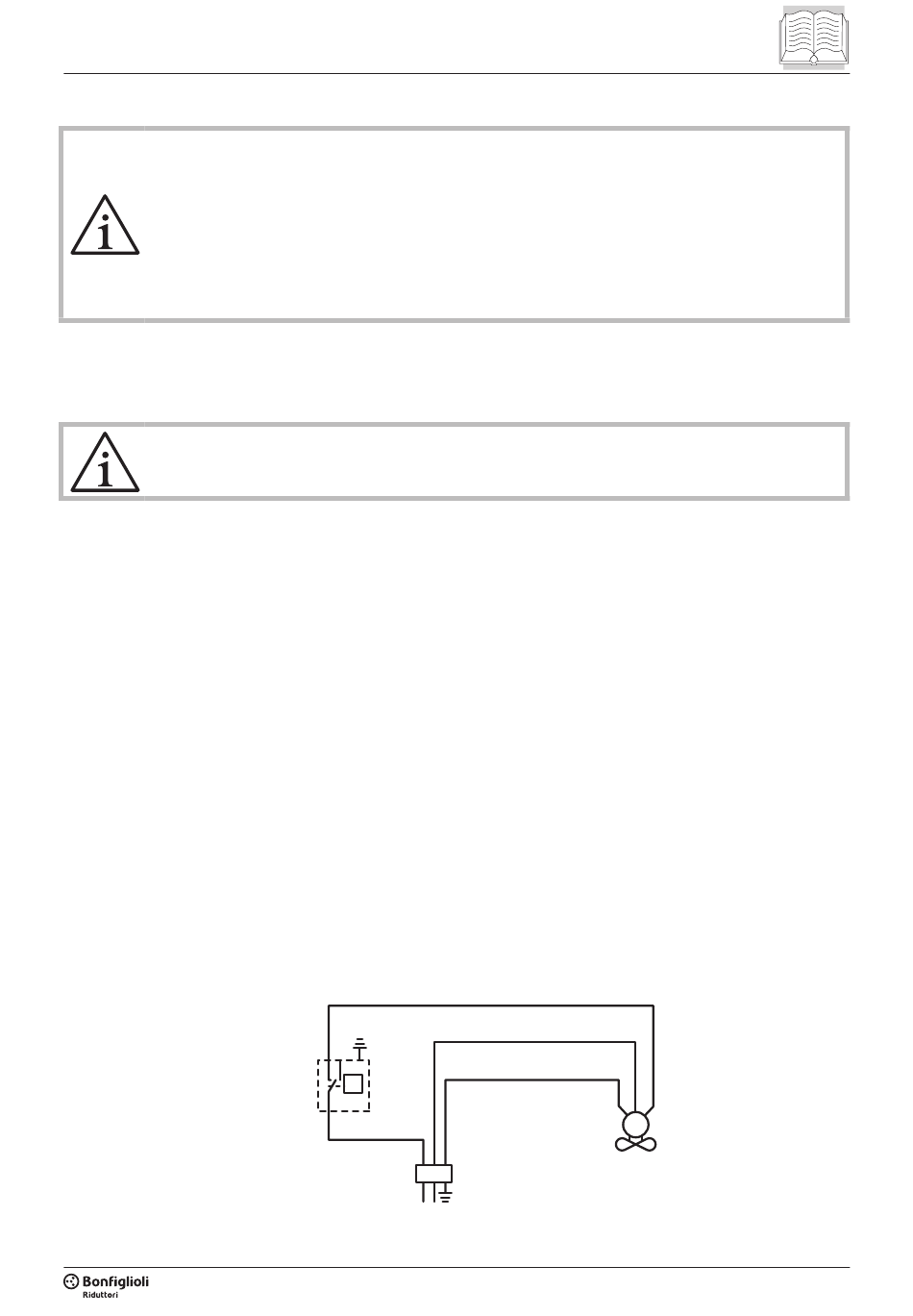

MCRA5: Einphasen-Versorgung
THERMOSTAT
BWH HDO_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 01_0 - 04/06/14
STECKER
230 V einphasig
schwarz
blau
gelb-grün
ELEKTROLÜFTER
einphasig
25 / 60
