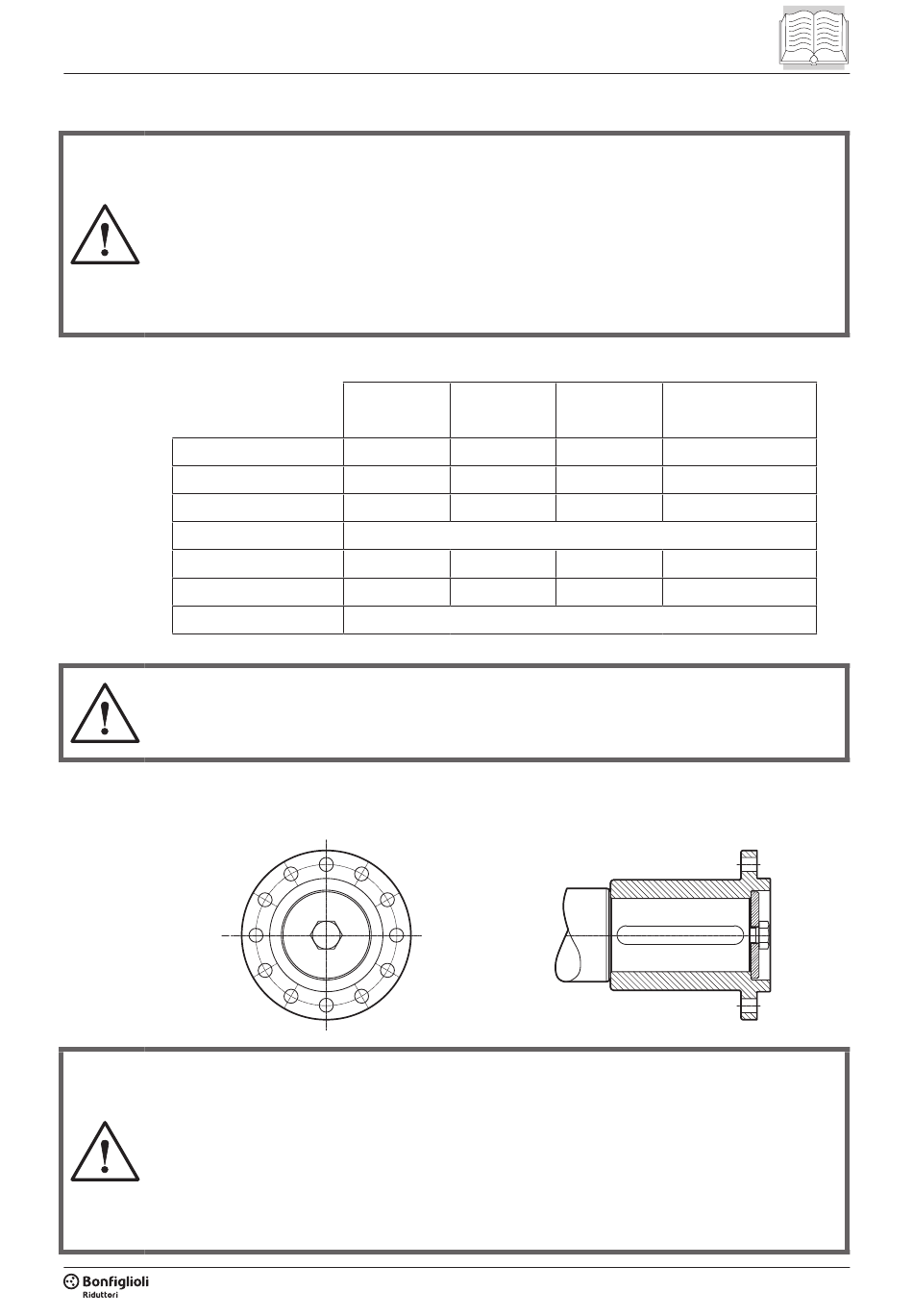

5.4.4
GETRIEBE MIT BEFESTIGUNGSFLANSCH (optionale Variante F...L, F...R)
Den Getriebeflansch und den zur Paarung mit dem Getriebe vorgesehenen Bereich der Maschine
sorgfältig reinigen und entfetten. Davon hängt die Sicherheit der Übertragung des Drehmoments ab.
Lösungsmittel und schmutzige Lappen eignen sich nicht für die Entfettung der Paarungsflächen.
Kein Fett verwenden, wodurch der Reibungskoeffizient im Kontaktbereich deutlich verringert und
die Funktionalität der Verbindung beeinträchtigt werden könnte.
Mit einem Drehmomentschlüssel die Schrauben in diagonaler Abfolge bis auf Anschlag anziehen;
hierzu die in der Tabelle aufgeführten Anzugsmomente beachten.
(tab 6)
HDO 100
HDO 110
HDO 120
HDO 125
HDO 130
HDO 140
HDO 150 ... HDO 180
Ist die Installation des Getriebes in Anwendungen mit besonderer Gefährdung der Personensicherheit
vorgesehen, muss für geeignete Sicherheitsvorrichtungen gesorgt werden, z.B. Verseilungen,
Sicherheitsketten, Haltesysteme usw.
5.4.5
GETRIEBE MIT MUFFENFLANSCH (optionale Variante FM)
Den Getriebeflansch und den zur Paarung mit dem Getriebe vorgesehenen Bereich der Maschine
sorgfältig reinigen und entfetten. Davon hängt die Sicherheit der Übertragung des Drehmoments ab.
Lösungsmittel und schmutzige Lappen eignen sich nicht für die Entfettung der Paarungsflächen.
Kein Fett verwenden, wodurch der Reibungskoeffizient im Kontaktbereich deutlich verringert und
die Funktionalität der Verbindung beeinträchtigt werden könnte.
Mit einem Drehmomentschlüssel die Schrauben in diagonaler Abfolge bis auf Anschlag anziehen;
hierzu die in der Tabelle aufgeführten Anzugsmomente beachten.
BWH HDO_de - Übersetzung der Originalanleitung in italienischer Sprache - Rev 01_0 - 04/06/14
Gewinde
Schraube
DIN 931
M20
Kl. 10.9
M20
Kl. 10.9
M20
Kl. 10.9
Bitte verständigen Sie den technischen Kundendienst des Herstellers
M24
Kl. 10.9
M24
Kl. 10.9
Bitte verständigen Sie den technischen Kundendienst des Herstellers
Mutter
Anzugsmoment
DIN 934
Kl. 10
615 Nm
Kl. 10
615 Nm
Kl. 10
615 Nm
Kl. 10
1060 Nm
Kl. 10
1060 Nm
31 / 60
