3. Zwei Bohrlöcher diagonal zuei‐
nander anzeichnen, dabei die
Wand-/Rohrhalterung als Bohr‐
schablone verwenden
4. Löcher bohren: Ø 8 mm, t = 50 mm

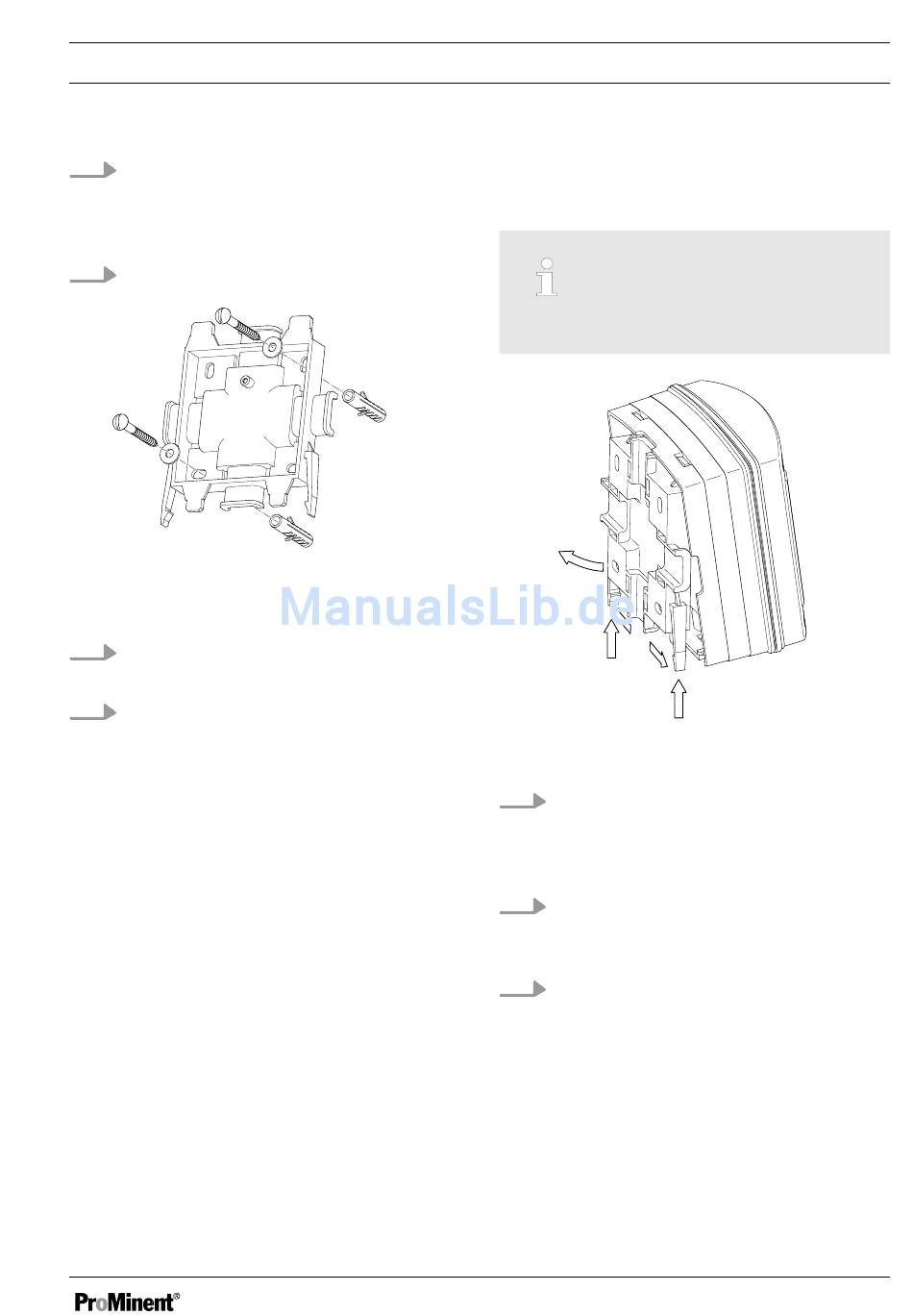

Abb. 2: Wand-/Rohrhalterung mit Unter‐
legscheiben anschrauben
5. Wand-/Rohrhalterung mit Unterleg‐
scheiben anschrauben
6.
Den DULCOMETER
Regler oben in die Wand-/Rohrhal‐
terung einhängen und mit leichtem
Druck unten gegen die Wand-/
Rohrhalterung drücken. Dann nach
oben drücken bis der
DULCOMETER
hörbar einrastet
A0274
Compact
®
® Compact Regler
Montage und Installation
5.3.2

Rohrmontage

Montieren (mechanisch)
Rohrdurchmesser
Rohrdurchmesser: 25 mm bis 60 mm.
2
1
Abb. 3: Wand-/Rohrhalterung abbauen
1. Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach
außen ziehen und nach oben drü‐
cken
2. Die Wand-/Rohrhalterung weg‐
klappen (2) und nach unten heraus‐
ziehen
3. Wand-/Rohrhalterung mit Kabelbin‐
dern (oder Rohrschellen) am Rohr
befestigen
A0273
21
