Montage- und Betriebsanleitung

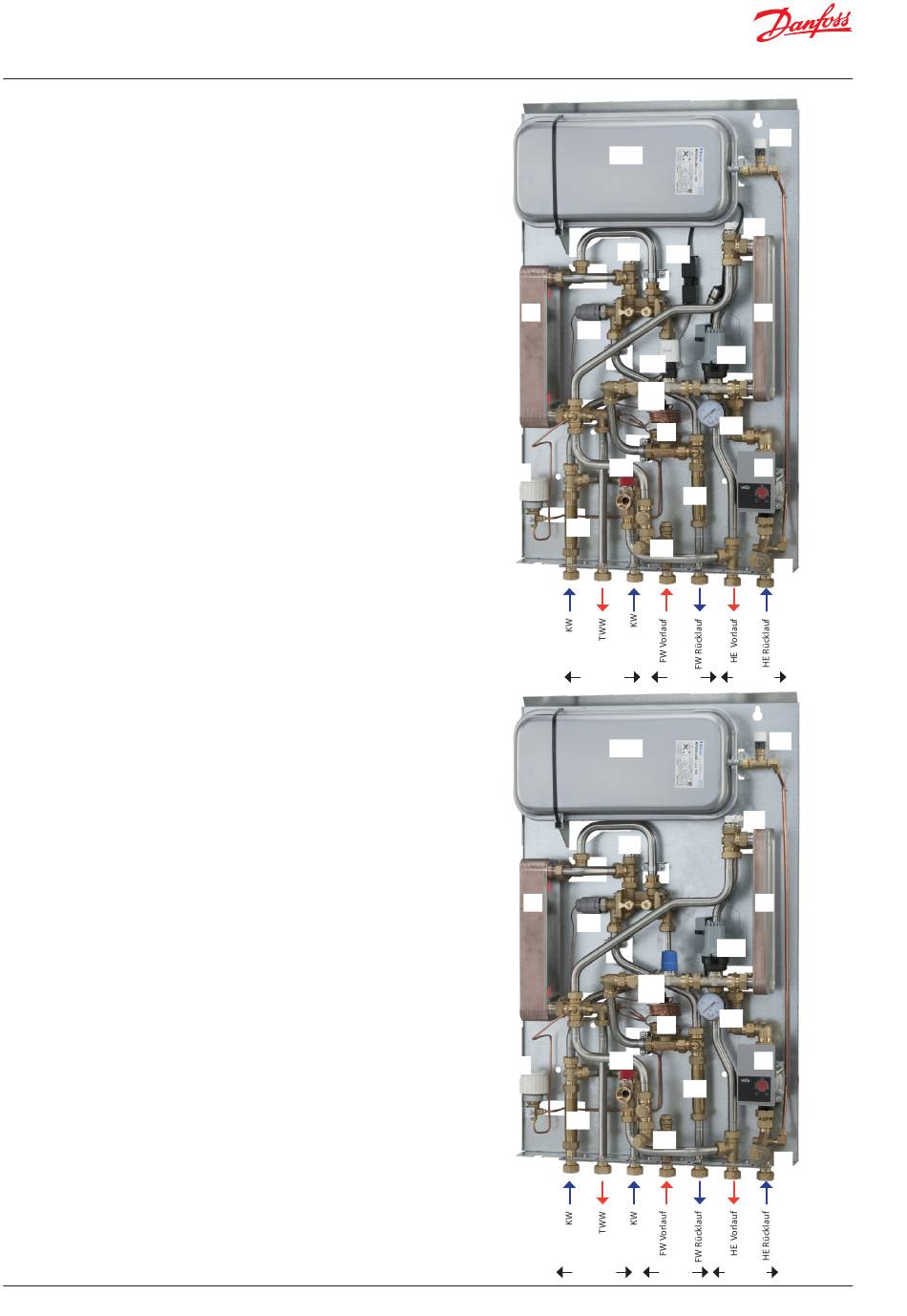

5. HAUPTKOMPONENTE / ANSCHLUSS
VX-F mit Fußbodenheizung
1.
Plattenwärmeübertrager HE
2.
Plattenwärmeübertrager TWW
4.
Differenzdruckregler
5.
Schmutzfänger
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE
15.
Manometer
16.
Ausdehnungsgefäß
17.
Entlüftung
19.
Full-/Entleerungsventil
23
Fühlertasche ½" für WMZ
24.
Passstück für WMZ / KWZ ¾" x 110 mm
29.
Stellantrieb TWA
30.
Thermostat FTC/RAC
38.
PTC2+P Regler
40.
Thermostat für Bypass/Zirkulation
52.
Zonenventil RA-C
57.
Sicherheitsthermostat Jumo AT
VX-F mit Heizkörperheizung
1.
Plattenwärmeübertrager HE
2.
Plattenwärmeübertrager TWW
4.
Differenzdruckregler
5.
Schmutzfänger
6.
Rückschlagventil
8.
Umwälzpumpe, HE
11.
Sicherheitsventil, HE
15.
Manometer
16.
Ausdehnungsgefäß
19.
Full-/Entleerungsventil
23
Fühlertasche ½" für WMZ
24.
Passstück für WMZ / KWZ ¾" x 110 mm
30.
Thermostat FTC/RAC
38.
PTC2+P Regler
40.
Thermostat für Bypass/Zirkulation
52.
Zonenventil RA-C
Zubehör, - als zusätzliche Ausrüstung erhältlich (Einbau vor Ort).
Zirkulationssatz: Bestell-Nr. 145H3985
Unterputzschrank B 690 x H 1350 x T 150 einschl. Montageschiene:
Bestell-Nr. 145H4044
Tür B 690 x H 1350: Bestell-Nr. 145H4104
Unterputzschrank B 850 x H 1350 x T 150 einschl. Montageschiene:
Bestell-Nr. 145H4105
Tür B 850 x H 1350: Bestell-Nr. 145H4106
Montagefüße für Unterputzkasten (2 Stück): Bestell-Nr. 145H4232
Montageschiene einschl. Kugelhähne: Bestell-Nr. 145H4195
6 | © Danfoss | Produced by Danfoss Redan A/S | 2018.12
VX-F
16
17
57
2
38
29
52
4
11
40
24
23
TW
Primâr
16
17
2
38
52
4
11
40
24
23
TW
Primâr
19
17
1
30
15
8
24
5
Sekundär
19
17
1
30
15
8
24
5
Sekundär
VI.LZ.F2.03
