Montage und Verdrahtung
• Die High-Density-Klemmen (HD-Klemmen) enthalten Elektronik und Anschlussebene in einem
Gehäuse und haben eine erhöhte Packungsdichte.
Standardverdrahtung

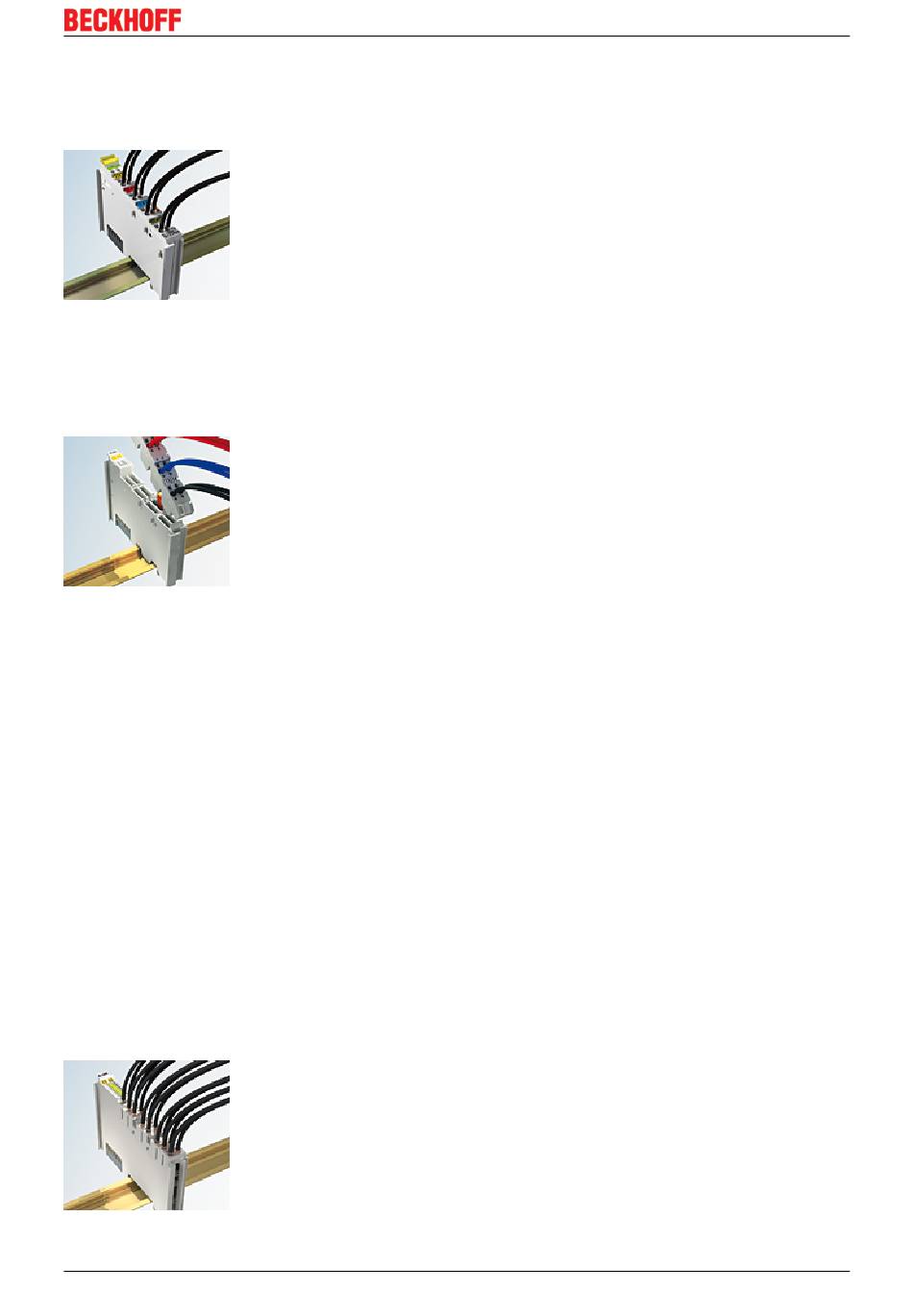

Abb. 24: Standardverdrahtung
Die Klemmen der Serien KLxxxx und ELxxxx sind seit Jahren bewährt und integrieren die schraublose
Federkrafttechnik zur schnellen und einfachen Montage.
Steckbare Verdrahtung
Abb. 25: Steckbare Verdrahtung
Die Klemmen der Serien KSxxxx und ESxxxx enthalten eine steckbare Anschlussebene.
Montage und Verdrahtung werden wie bei den Serien KLxxxx und ELxxxx durchgeführt.
Im Servicefall erlaubt die steckbare Anschlussebene, die gesamte Verdrahtung als einen Stecker von der
Gehäuseoberseite abzuziehen.
Das Unterteil kann, über das Betätigen der Entriegelungslasche, aus dem Klemmenblock herausgezogen
werden.
Die auszutauschende Komponente wird hineingeschoben und der Stecker mit der stehenden Verdrahtung
wieder aufgesteckt. Dadurch verringert sich die Montagezeit und ein Verwechseln der Anschlussdrähte ist
ausgeschlossen.
Die gewohnten Maße der Klemme ändern sich durch den Stecker nur geringfügig. Der Stecker trägt
ungefähr 3 mm auf; dabei bleibt die maximale Höhe der Klemme unverändert.
Eine Lasche für die Zugentlastung des Kabels stellt in vielen Anwendungen eine deutliche Vereinfachung
der Montage dar und verhindert ein Verheddern der einzelnen Anschlussdrähte bei gezogenem Stecker.
2 2
Leiterquerschnitte von 0,08 mm bis 2,5 mm können weiter in der bewährten Federkrafttechnik verwendet
werden.
Übersicht und Systematik in den Produktbezeichnungen der Serien KSxxxx und ESxxxx werden wie von den
Serien bekannt KLxxxx und ELxxxx weitergeführt.
High-Density-Klemmen (HD-Klemmen)
Abb. 26: High-Density-Klemmen
EL18xx Version: 2.5 41
