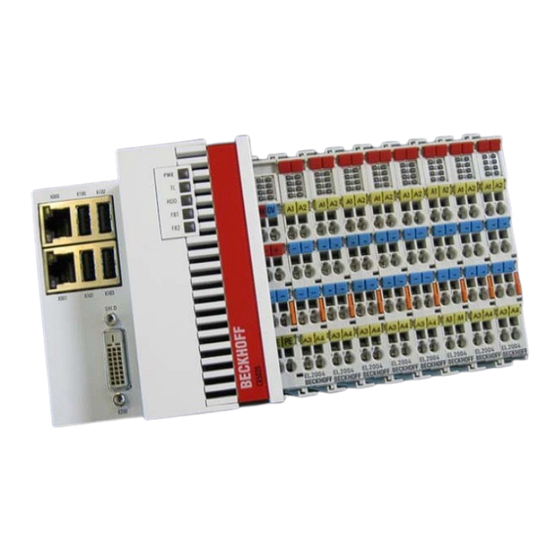

Beckhoff CX5010-0100 Anleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Beckhoff CX5010-0100
Inhaltszusammenfassung für Beckhoff CX5010-0100
- Seite 1 CX50x0 Hardware-Dokumentation Version: 1.3 Datum: 02.05.2012...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis CX50x0 - Hardware-Dokumentation 1. Vorwort Hinweise zur Dokumentation Sicherheitshinweise Ausgabestände der Dokumentation 2. Produktübersicht Bestimmungsgemäße Verwendung Systemübersicht CX5010 - Technische Daten CX5020 - Technische Daten Ausführungen Batteriefach CF-Einschub CF-Karte 3. Montage und Verdrahtung Auspacken, Aufstellung und Transport Abmessungen Montage auf der Tragschiene Spannungsversorgung DVI-D-Anschluss... - Seite 4 Inhaltsverzeichnis OnChip IDE Device Onboard Device SuperIO Device USB Device Power Management Setup HPET Powermanagement DTS Powermanagement PnP / PCI Configuration IRQ Resources PC Health Status Frequency / Voltage Control 5. Fehlerbehandlung und Diagnose CPU-Grundmodul LEDs des CPU-Grundmoduls LEDs des K-Bus-Netzteils LEDs des E-Bus-Netzteils Störungen 6.
-
Seite 5: Vorwort
, Safety over EtherCAT , TwinSAFE und XFC sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und Patente:... -
Seite 6: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Ausgabestände Der Dokumentation
Vorwort Ausgabestände der Dokumentation Version Änderungen Hinweise zu Netzteilleistung hinzugefügt Ergänzungen zum Temperaturbereich und K-Bus-Diagnose Änderungen zur Schnittstelle N031 und DVI Auflösungen ergänzt Erste Veröffentlichung Vorläufige Version (Urfassung) Embedded-PC... -
Seite 8: Produktübersicht
Produktübersicht 2. Produktübersicht Bestimmungsgemäße Verwendung Die Geräteserie CX5010 / CX5020 ist ein modulares Steuerungssystem, das für die Montage auf einer Hutschiene vorgesehen ist. Die System ist skalierbar, so dass je nach Aufgabenstellung, die benötigten Module zusammengesteckt und in den Schaltschrank oder Klemmenkasten eingebaut werden. Abschalten des PCs nur nach Beendigung der Software Bevor der Embedded-PC abgeschaltet werden darf muss die laufende Software regulär beendet werden, andernfalls können Daten auf der Festplatte verloren gehen. -
Seite 9: Systemübersicht
Die Geräte der Serie CX5000 sind hutschienenmontierbare, lüfterlose Embedded-PCs mit direktem Anschluss für Beckhoff Bus- oder EtherCAT-Klemmen. Im Gegensatz zu den anderen CX-Gerätefamilien hat die Serie CX5000 eine feste, nicht erweiterbare Anzahl an Systemschnittstellen. Das Gehäusekonzept dieser Serie ist auf Robustheit und Kompaktheit optimiert;... -
Seite 10: Die Software
Auch bei CX50x0 gilt der Grundsatz: ein Programmierwerkzeug für alle Steuerungen. Die gesamte Programmierung von SPS, Motion Control und Visualisierung ist auf alle PC-Steuerungen von Beckhoff übertragbar – beruhigend, falls sich während des Projekts herausstellt, dass es dann doch mehr Rechenleistung benötigt wird. -
Seite 11: Cx5010 - Technische Daten
575 g Betriebs-/Lagertemperatur -25° C ... +60° C / -40° C ... +85° C Relative Feuchte 95% ohne Betauung Vibartions-/Schockfest gemäß EN 60068-2-6 / EN 60068-2-27/29 EMV-Festigkeit/Aussendung gemäß EN 61000-6-2/EN 61000-6-4 Schutzart IP 20 Technische Da Weitere Informationen: www.beckhoff.de/CX5010 Embedded-PC... -
Seite 12: Cx5020 - Technische Daten
100 mm x 106 mm x 92 mm Gewicht ca. 575 g Betriebs-/Lagertemperatur -25° C ... +60° C / -40° C ... +85° C Relative Feuchte 95% ohne Betauung Vibartions-/Schockfest gemäß EN 60068-2-6 / EN 60068-2-27/29 EMV-Festigkeit/Aussendung gemäß EN 61000-6-2/EN 61000-6-4 Schutzart IP20 Weitere Informationen: www.beckhoff.de/CX5020 Embedded-PC... -
Seite 13: Ausführungen
Windows ohne TwinCAT TwinCAT frequenz Betriebs- Windows Embedded TwinC NC PTP Modul system Standard Runtime Runtime CX5010-0100 1,1 GHz CX5010-0110 1,1 GHz CX5010-0111 1,1 GHz CX5010-0112 1,1 GHz CX5010-0120 1,1 GHz CX5010-0121 1,1 GHz CX5010-0122 1,1 GHz CX5010-1100 1,1 GHz... - Seite 14 Produktübersicht Takt- ohne Windows ohne TwinCAT TwinCAT frequenz Betriebs- Windows Embedded TwinC NC PTP Modul system Standard Runtime Runtime CX5020-0100 1,6 GHz CX5020-0110 1,6 GHz CX5020-0111 1,6 GHz CX5020-0112 1,6 GHz CX5020-0120 1,6 GHz CX5020-0121 1,6 GHz CX5020-0122 1,6 GHz CX5020-1100 1,6 GHz CX5020-1110...
-
Seite 15: Batteriefach
Öffnen Sie die Batterie niemals und werfen Sie die Batterie niemals in ein Feuer. Die Batterie kann nicht wieder aufgeladen werden. Wartung der Batterie Die Batterie muss alle 5 Jahre gewechselt werden. Ersatzbatterien können beim Beckhoff Service bestellt werden. Hinweis Embedded-PC... -
Seite 16: Cf-Einschub
Produktübersicht CF-Einschub Auf der Frontseite befindet sich ein Compact Flash Einschub. Hier durch ergibt sich die Möglichkeit das Speichermedium auszutauschen. Dies ist bei dem Einschub im Grundmodul nur in ausgeschaltetem Zustand möglich, andernfalls kann die Entnahme zum Absturz des Systems führen. Zu Wartungsarbeiten kann die Compact- Flash-Karte aus dem Modul entnommen werden. -
Seite 17: Cf-Karte
Daten, die Spannungsausfallsicher gespeichert werden sollen, müssen auf der CF-Karte gespeichert werden. Die CF-Karte arbeitet wie eine Harddisk. Verwendung von CF-Karten Es wird ausdrücklich darauf hingewiesen nur CF-Karten zu verwenden, die von der Beckhoff Automation GmbH geliefert werden. Hinweis Dies sind industrietaugliche CF-Karten mit einer erhöhten Anzahl an Schreib-/ Lesezyklen und einem erweiterten Temperaturbereich ( +85°C). -
Seite 18: Montage Und Verdrahtung
Umgang mit Ihrem Gerät. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung fest- stellen, informieren Sie bitte den Beckhoff Service. Beschädigungsgefahr des Gerätes! Bei Transporten in kalter Witterung oder wenn das Gerät extremen Temperaturunterschieden Achtung ausgesetzt ist, muss darauf geachtet werden, dass sich keine Feuchtigkeit an und im Gerät... -
Seite 19: Abmessungen
Montage und Verdrahtung Abmessungen Die folgenden Zeichnungen zeigen die Abmessungen der CX50x0 Geräte. Abmessungen Rückansicht Embedded-PC... -
Seite 20: Montage Auf Der Tragschiene
Montage und Verdrahtung Montage auf der Tragschiene Aufrasten auf die Tragschiene Der CX50x0 kann einfach auf die Tragschiene aufgerastet werden. Dazu wird der Block einfach frontal auf die Tragschiene aufgesetzt und leicht angedrückt bis die rechte Seite eingerastet ist. Die wird durch ein vernehmliches Klicken angezeigt. - Seite 21 Montage und Verdrahtung Unzulässige Einbaulagen Es ist nicht zulässig das CX1020-System senkrecht auf der Hutschiene zu betreiben. Es ist dann keine ausreichende Belüftung für die CPU gewährleistet, da sich die Belüftungsöffnungen auf der Gehäuseober- und Gehäuseunterseite befinden. Auch in liegender Position ist das System nicht ausreichend belüftet. Embedded-PC...
-
Seite 22: Spannungsversorgung
Montage und Verdrahtung Spannungsversorgung Dieses Netzteil ist mit einer E/A-Schnittstelle ausgestattet, die den Anschluss der Beckhoff Busklemmen ermöglicht. Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung "24V" und "0" V. Die Versorgungsspannung versorgt das CX System und über den Klemmbus und die Busklemmen mit einer Spannung von 24 V DC ( -15 %/+20%). - Seite 23 Montage und Verdrahtung UL-Anforderungen Gefahr Zur Einhaltung der UL-Anforderungen dürfen die CX-Controller nur nur mit Versorgungsspannungen (24 V versorgt werden, die von einer isolierten, mit einer Sicherung (entsprechend UL248) von maximal 4 A geschützten Quelle, oder von einer Spannungsquelle die NEC class 2 entspricht stammen. Eine Spannungsquelle entsprechend NEC class 2 darf nicht seriell oder parallel mit einer anderen NEC class 2 entsprechenden Spannungsquelle verbunden werden!
-
Seite 24: Dvi-D-Anschluss
DVI-D-Anschluss (X200) Die DVI-I Schnittstelle überträgt digitale Daten und eignet sich für den Anschluss an digitale Displays. Die Auflösung am Bildschirm oder Beckhoff Control Panel ist abhängig von der Entfernung zum Anzeigegerät. Die maximale Entfernung beträgt 5 m. DVI-D Schnittstelle Die DVI Schnittstelle führt keine VGA Signale aus, so dass der Anschluss von CRT-VGA... - Seite 25 Montage und Verdrahtung Embedded-PC...
-
Seite 26: Usb-Anschlüsse
Montage und Verdrahtung USB-Anschlüsse USB Schnittstelle (X100 / X101 / X102 / X103): Die CX50x0 verfügen über 4 unabhängige USB-Schnittstellen. Hier können Tastaturen, Mäuse, Touchscreens und andere Eingabegeräte sowie Datenspeicher angeschlossen werden. Dabei ist aus die Leistungsaufnahme der einzelnen Geräte zu achten: Es können pro Port nicht mehr als 500 mA abgegeben werden. Die USB Buchse ist vom Typ A. -
Seite 27: Lan-Anschlüsse
Montage und Verdrahtung LAN-Anschlüsse LAN Schnittstelle (X000/ X001) Die CX50x0 Systeme verfügen über 2 unabhängige LAN-Schnittstellen. Beide Ports sind in der Lage Geschwindigkeiten von 10 / 100 / 1000 MBit zu bedienen. Die LEDs an den linken Seiten der RJ45-Buchsen zeigen den Status der Lanverbindung an. -
Seite 28: Rs232-Anschlüsse
Montage und Verdrahtung RS232- Anschlüsse (CX50x0-N030) Die Systemschnittstelle CX50x0-N030 stellt eine RS232 Schnittstellen, COM1 (X300), bereit. Sie ist auf einer 9- poligen Sub-D Stiftleiste ausgeführt. Sollten mehr als eine Schnittstelle benötigt werden, so kann das System über den Klemmbus (K- oder E-Bus) Busklemmen (KL/EL6001), die serielle Schnittstellen bereitstellen erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt. -
Seite 29: Rs422/Rs485-Anschlüsse
Montage und Verdrahtung RS422/RS485-Anschlüsse (CX50x0-N031) Die Systemschnittstelle CX50x0-N030 stellt eine RS422 bzw. RS 485 Schnittstelle, COM1 (X300), bereit. Sie ist auf einer 9-poligen Sub-D Buchsenleiste ausgeführt. Sollte mehr als eine Schnittstelle benötigt werden, so kann das System über den Klemmbus (K- oder E-Bus) Busklemmen (KL/EL6021), die serielle Schnittstellen bereitstellen erweitert werden. -
Seite 30: Inbetriebnahme/Konfiguration
Dazu wird mindestens folgendes benötigt: Supplement EtherCAT-Redundanz EK1110 (Busverlängerung) EL1100 (Buskoppler) Das Supplement Produkt kann auf der Webseite von Beckhoff unter http://download.beckhoff.com/download/Software/TwinCAT/Supplement/TwinCAT_EtherCAT_Redundancy/Install/Tc EcRedundancy.exe runtergeladen werden. Der benötigte Lizenzschlüssel kann über unserern Vertrieb bestellt werden. Die benötigten Koppler werden zusammen mit der anderen Hardware bestellt. Daraus lässt sich dann die Steuerung aufbauen. Das obere Bild zeigt ein minimales Beispiel für die Kabelredundanz. - Seite 31 Kabelstrecken besteht. Das bedeutet Verbindungen zwischen den Kopplern. Hinweis Ausfälle von einzelnen Klemmen können auf diese Weise nicht abgefangen werden. Allgemeine Details können Sie im Beckhoff Information System unter EtherCAT Kabelredundanz nachlesen. Fehlerfälle Die beiden möglichen Ausfälle in dem Beispiel werden im Folgenden gezeigt.
- Seite 32 Inbetriebnahme/Konfiguration Hier ist die Zuleitung zum Koppler EK1100 gestört. Trotz des Kabelausfalls laufen die Klemmen am EK1100 weiter. Im Systemmanger sieht der Ausfall dann wie folgt aus: Die Unterbrechung wird durch "LNK_MIS B" und "LNK_MIS A" angezeigt. Das nächste Beispiel zeigt den Ausfall der "Rückleitung": Hier die die zweite Leitung gestört.
- Seite 33 Inbetriebnahme/Konfiguration Die Unterbrechung wird durch "LNK_MIS C" Beim Koppler EK1100 angezeigt. Der EtherCAT-Ring lässt sich beliebig erweitern. Die Anzahl der Ringteilnehmer ist durch die Lizenzen gestaffelt: bis 250, bis 1000, mehr als 1000. Es kann aber bei einem Master nur eine Bruchstelle überbrückt werden. Bei zwei Bruchstellen laufen die Ringteile von beiden Seiten bis zu den Bruchstellen weiter.
-
Seite 34: Ein- Und Ausschalten
Inbetriebnahme/Konfiguration Ein- und Ausschalten Einschalten Die Stromversorgung des CPU Grundmoduls erfolgt über das Netzteil. Beim Anschluss des Netzteils an die Stromversorgung startet das CPU Grundmodul automatisch. Erstes Einschalten Wenn Sie den PC das erste Mal einschalten, wird das vorinstallierte Betriebssystem (optional) gestartet. Ausschalten Beim Ausschalten der Stromversorgung des Netzteils wird auch der Embedded-PC ausgeschaltet. -
Seite 35: Bemerkung Zur Benutzung Des Setup
Bemerkung zur Benutzung des Setup Änderungen der Einstellungen in BIOS dürfen nur von Fachkundigem Personal durchgeführt werden. Die CX50x0-System werden von der Beckhoff Automation GmbH in vorkonfiguriertem Zustand Achtung ausgeliefert und sind so Betriebsbereit! Einstellungen am BIOS dürfen nur von fachkundigem Personal durchgeführt werden. - Seite 36 Inbetriebnahme/Konfiguration Tastatur Z eingeben). Exit Without Saving Setup beenden ohne Sicherung der Einstellungen. Einstellung: Y (Achtung: bei deutscher Tastatur Z eingeben). Embedded-PC...
-
Seite 37: Standard Cmos Features
Inbetriebnahme/Konfiguration Standard CMOS Features In diesem Menu werden die Datum, Uhrzeit, Festplatten, Graphikmodus und Startverhalten eingestellt. Gleichzeitig wird Auskunft über den vom System ermittelten Speicherausbau gegeben. Die Angaben für den Speicherausbau sind daher auch nicht veränderbar. Die Eingaben für Datum, Zeit, Graphikmodus und Startverhalten können in der unten beschriebenen Weise eingegeben werden. - Seite 38 Inbetriebnahme/Konfiguration Base Memory Hier wird der konventionelle Speicher (0 KByte bis 640 KByte) zur Information, ob er vom POST erkannt wurde, angezeigt. Extended Memory Angabe des verfügbaren Speichers vom ersten MB bis zum maximalen Speicherausbau. Total Memory Dies ist die Summe aus Base Memory, Extended Memory und Other Memory. Embedded-PC...
-
Seite 39: Ide Primary Master
Inbetriebnahme/Konfiguration IDE Primary Master In diesem Menu werden die Daten der an den ersten IDE-Bus als Master angeschlossenen Festplatte eingestellt. Die Daten der Festplatte, Größe, Anzahl der Cylinder, Köpfe, Sektoren, die Vorkompensation sowie die Parkposition der Köpfe beim Ausschalten der Platte, werden automatisch für die erkannte Festplatte angezeigt. Phoenix –... - Seite 40 Inbetriebnahme/Konfiguration für die Festplatte eingestellt: LARGE Auto Die folgenden Parameter werden automatisch ermittelt und angezeigt. Capacity Speicherkapazität der Festplatte. Aus den einzelnen Parametern der Festplatte wird dieser Wert errechnet. Cylinder Zylinderzahl, Einstellung oder definieren. Sie variiert je nach BIOS-Version und Hersteller zwischen 1.024 und 16.384 Zylindern.
-
Seite 41: Ide Primary Slave
Inbetriebnahme/Konfiguration IDE Primary Slave In diesem Menu werden die Daten der an den ersten IDE-Bus als Master angeschlossenen Festplatte eingestellt. Die Daten der Festplatte, Größe, Anzahl der Cylinder, Köpfe, Sektoren, die Vorkompensation sowie die Parkposition der Köpfe beim Ausschalten der Platte, werden automatisch für die erkannte Festplatte angezeigt. Phoenix –... - Seite 42 Inbetriebnahme/Konfiguration für die Festplatte eingestellt: LARGE Auto Die folgenden Parameter werden automatisch ermittelt und angezeigt. Capacity Speicherkapazität der Festplatte. Aus den einzelnen Parametern der Festplatte wird dieser Wert errechnet. Cylinder Zylinderzahl, Einstellung oder definieren. Sie variiert je nach BIOS-Version und Hersteller zwischen 1.024 und 16.384 Zylindern.
-
Seite 43: Advanced Bios Features
Inbetriebnahme/Konfiguration Advanced BIOS Features In diesem Menu werden die Daten der an den ersten IDE-Bus als Master angeschlossenen Festplatte eingestellt. Die Daten der Festplatte, Größe, Anzahl der Cylinder, Köpfe, Sektoren, die Vorkompensation sowie die Parkposition der Köpfe beim Ausschalten der Platte, werden automatisch für die erkannte Festplatte angezeigt. Phoenix –... - Seite 44 Inbetriebnahme/Konfiguration Sekunden beim Booten einsparen, wenn Sie 64 MB RAM oder mehr Speicher haben. Es werden dabei allerdings nicht alle Tests des POST durchlaufen. First Boot Device Hier legen Sie fest welches Laufwerk als erstes gebootet werden soll. Stellen Sie das Laufwerk erstes ein, welches als Bootlaufwerk dienen soll.
- Seite 45 Inbetriebnahme/Konfiguration Typematic Rate Setting Hier wird festgelegt, ob Sie die Optionen Keyboard Typematic Speed, Delay Before Keys Repeat, Typematic Rate oder Typematic Delay , benutzen können Bei Disabled werden die Werte auf 6 Zeichen pro Sekunde und Tastverzögerung von 250 MSec eingestellt. Die Einstellungen können aber auch im Betriebssystem vorgenommen werden.
-
Seite 46: Cpu Feature
Inbetriebnahme/Konfiguration CPU Features In diesem Menu werden die Einstellungen für das Verhalten der CPU bei thermischen Profilen eingestellt. Phoenix – AwardBIOS CMOS Setup Utility CPU Feature Thermal Management Disabled Item Help Limit CPUID MaxVal [Disabled] C1E Function [Disabled] CPU C State Capability [Disabled] Execute Disable Bit [Enabled]... -
Seite 47: Advanced Chipset Features
Inbetriebnahme/Konfiguration Advanced Chiset Features In diesem Menu können Einstellungen zu den Funktionen des Speichers gemacht werden. Dabei sollte vorsichtig vorgegangen werden, da Einstellungen hier die Stabilität des Gesamtsystems beinträchtigen können. Phoenix – AwardBIOS CMOS Setup Utility Advanced Chipset Features DRAM Timing Selectable [by SPD] Item Help... -
Seite 48: Integrated Peripherals
Inbetriebnahme/Konfiguration Integrated Peripherals In diesem Menu werden die Einstellungen für die Systemschnittstellen vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility Integrated Peripherals ► OnChip IDE Device [Press Enter] Item Help ► Onboard Device [Press Enter] ► SuperIO Device [Press Enter] ► USB Device Setting [Press Enter] ↑... -
Seite 49: Onchip Ide Device
Inbetriebnahme/Konfiguration Onchip IDE Device In diesem Menu werden die Einstellungen für die IDE-Schnittstellen vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility Onchip IDE Device IDE HDD Block Mode [Enabled] Item Help IDE Primary Master PIO [Auto] IDE Primary Slave PIO [Auto] IDE Primary Master UDMA [Auto] IDE Primary Slave UDMA... -
Seite 50: Onboard Device
Inbetriebnahme/Konfiguration Onboard Device In diesem Menu werden die Einstellungen für die Audio, Multimedia und LAN-Schnittstellen vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility Onboard Device Intel HD Audio Controller [Disabled] Item Help USB Client Routing [Disabled] SDIO/MMC Controller [Disabled] Onboard Lan Controller Enabled Console Redirect [Disabled]... -
Seite 51: Superio Device
Inbetriebnahme/Konfiguration SuperIO Device In diesem Menu werden die Einstellungen für die USB- und Audio-Schnittstellen vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility SuperIO Device Onboard Serial Port 1 [3F8/IRQ4] Item Help Onboard Serial Port 2 [2F8/IRQ3] UART Mode Select [Normal] RxD, TxD Active Hi, Lo IR Transmission Delay Enabled... -
Seite 52: Usb Device
Inbetriebnahme/Konfiguration USB Device Settings In diesem Menu werden die Einstellungen für die USB- und Audio-Schnittstellen vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility Onboard Device USB 1.0 Controller [Enabled] Item Help USB 2.0 Controller [Enabled] USB Operation Mode [High Speed] USB Keyboard Function [Enabled] USB Storage Function [Enabled]... -
Seite 53: Power Management Setup
Inbetriebnahme/Konfiguration Power Management Setup In diesem Menu können Einstellungen zum Energieverbrauch des Systems gemacht werden. Phoenix – AwardBIOS CMOS Setup Utility Power Management Setup Power-Supply Type [AT] Item Help APCI Function Enabled ACPI Suspend Type [S1(POS)] Soft-Off by PWR-BTTN [Instant-Off] ►... -
Seite 54: Hpet Powermanagement
Inbetriebnahme/Konfiguration HPET Powermanagement In diesem Menu werden die Einstellungen für den HPET vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility HPET Feature HPET Support [Enable] Item Help HPET Mode [32-bit mode] ↑ ↓ → ← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults HPET Support Aktiviert oder deaktiviert die HPET-Unterstützung . -
Seite 55: Dts Powermanagement
Inbetriebnahme/Konfiguration DTS Powermanagement In diesem Menu werden die Einstellungen für die Digitalen-Termo-Sensoren vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility DTS Feature Intel DTS Funktion [Enable] Item Help DTS Active temperature [55°C] Passive Cooling Trip Point [95°C] Passive TC1 Value [ 2] Passive TC2 Value [ 2] Passive TSP Value... -
Seite 56: Pnp / Pci Configuration
Inbetriebnahme/Konfiguration PnP/PCI Configurations In diesem Menu werden die Einstellungen für den PCI-Bus und das Plug and Play Management vorgenommen. Phoenix – AwardBIOS CMOS Setup Utility PnP/PCI Configurations Init Display First [PCI Slot] Item Help Reset Configuartion Data [Enabled] Resources Controlled By [Manual] ►... -
Seite 57: Irq Resources
Inbetriebnahme/Konfiguration IRQ Resources In diesem Menu können Interrupts für die freie Zuweisung an die PCI-Slots gesperrt werden. Phoenix – AwardBIOS CMOS Setup Utility IRQ Resources IRQ-3 assigned to [PCI Device] Item Help IRQ-4 assigned to [PCI Device] IRQ-5 assigned to [PCI Device] IRQ-7 assigned to [PCI Device]... -
Seite 58: Pc Health Status
Inbetriebnahme/Konfiguration PC Health Status In diesem Menu werden die Einstellungen für die Temperaturen von CPU und Mainboard sowie Spannungsversorgung und Lüfterdrehzahlen angezeigt. Phoenix – AwardBIOS CMOS Setup Utility PC Health Status SUSV [Enabled] Item Help SUSV holds USB [Endabled] SUSV Stauts 100% Cap. - Seite 59 Inbetriebnahme/Konfiguration SCH Core CPU VTT Spannung. CPU VTT CPU VTT Spannung. Memory 1.8 V Spannungsversorgung Speicher mit 1,8 Volt. +3.3 V Spannungsversorgung 3,3 Volt. +5 V Spannungsversorgung 5 Volt. +1,5 V Spannungsversorgung 1,5 Volt. VBatt Spannung der Batterie. Fan1 Speed 0 RPM, da kein Lüfter angeschlossen.
-
Seite 60: Frequency/Voltage Control
Inbetriebnahme/Konfiguration Frequency/Voltage Control In diesem Menu kann das CLK-Setting für den PCI Bus eingestellt werden. Außerdem können die Toleranzen für die Stromversorgung festgelegt werden. Phoenix – AwardBIOS CMOS Setup Utility Frequency/Voltage Control XDP-Clock [Disabled] Item Help ↑ ↓ → ← :Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults XDP-Clock Einstellung ist für interne Zwecke und darf nicht verändert werden. -
Seite 61: Fehlerbehandlung Und Diagnose
Fehlerbehandlung und Diagnose 4. Fehlerbehandlung und Diagnose CPU-Grundmodul LEDs des CPU-Grundmoduls Anzeige Bedeutung Spannungsversorgung Die Power LED leuchtet bei Anschluss an ein Netzteil mit eingeschalteter Spannungsversorgung (grün) auf. TwinCAT Status LED TwinCAT ist im Run-Modus (grün) TwinCAT ist im Stop-Modus (rot) TwinCAT ist im Konfig-Modus (blau) Read/Write Compact Flash (rot) Zeigt einen Zugriff auf die CF Karte an. -
Seite 62: Leds Des K-Bus-Netzteils
Fehlerbehandlung und Diagnose LEDs des K-Bus-Netzteils (CX50x0-1xxx) Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode ermittelt werden. - Seite 63 Fehlerbehandlung und Diagnose Fehler-Code Fehlerargument Beschreibung Abhilfe K-Bus- Keine Busklemme gesteckt 3 Impulse Kommandofehler Eine der Busklemmen ist defekt, angehängte Busklemmen halbieren und prüfen ob der Fehler bei den übrigen Busklemmen noch vorhan- den ist. Dies weiter durchführen, bis die defekte Busklemme lokalisiert ist.
-
Seite 64: Leds Des E-Bus-Netzteils
Fehlerbehandlung und Diagnose LEDs des E-Bus-Netzteils (CX50x0-0xxx) Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode ermittelt werden. -
Seite 65: Störungen
TwinCAT Version evtl. weitere eingesetzte Komponenten / Software Der Support / Service in Ihrem Land kann Ihnen am schnellsten helfen. Bitte kontaktieren Sie daher Ihren regionalen Ansprechpartner. Schauen Sie auf unserer Web-Seite: www.beckhoff.de an oder fragen Sie Ihren Vertriebspartner. Embedded-PC... -
Seite 66: Außerbetriebnahme
Außerbetriebnahme 5. Außerbetriebnahme Demontage und Entsorgung Der Abbau einer CX50x0-Hardwarekonfiguration erfolgt in 2 Schritten: 1. Abschalten und Entfernen der Stromversorgung Bevor der Abbau eines CX50x0-System erfolgen kann, sollte das System abgeschaltet sein und die Stromversorgung entfernt werden. 2. Demontage von der Hutschiene: Vor der Trennung der einzelnen CX10x0 Module muss der gesamte CX1020-Hardwareblock zunächst von der Hutschiene abmontiert werden. - Seite 67 Gerät nicht gewaltsam öffnen! Das gewaltsame Öffnen der Modulgehäuse führt zur Zerstörung der Gehäuse. Die Geräte dürfen Achtung nur durch den Beckhoff Service geöffnet werden. Entsorgung Zur Entsorgung muss das Gerät auseinandergebaut und vollständig zerlegt werden. Elektronik-Bestandteile sind entsprechend der nationalen Elektronik-Schrott-Verordnung zu entsorgen.
-
Seite 68: Anhang
Anhang 6. Anhang Zubehör Compact Flash Karten Bestellnummer bei der Erstbestellung der Karten (statt 64-MB CF-Karten) Bestellnummer Beschreibung CX1900-0023 1 GByte Compact Flash Karte Typ I, statt 64-MB-Compact-Flash-Karte CX1900-0025 2 GByte Compact Flash Karte Typ I, statt 64-MB-Compact-Flash-Karte CX1900-0027 4 GByte Compact Flash Karte Typ I, statt 64-MB-Compact-Flash-Karte CX1900-0029 8 GByte Compact Flash Karte Typ I, statt 64-MB-Compact-Flash-Karte CX1900-0031... -
Seite 69: Zertifizierungen
Prinzipiell sind alle Produkte der Embedded-PC Familie CE, UL und GOST-R zertifiziert. Da sich aber die Produktfamilie ständig weiterentwickelt, kann hier keine Auflistung angegeben werden. Die aktuelle Auflistung der zertifizierten Produkte kann auf der Internetseite Zertifikate Embedded PC oder www.beckhoff.de unter Embedded- PC nachgelesen werden. -
Seite 70: Support Und Service
Anhang Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
