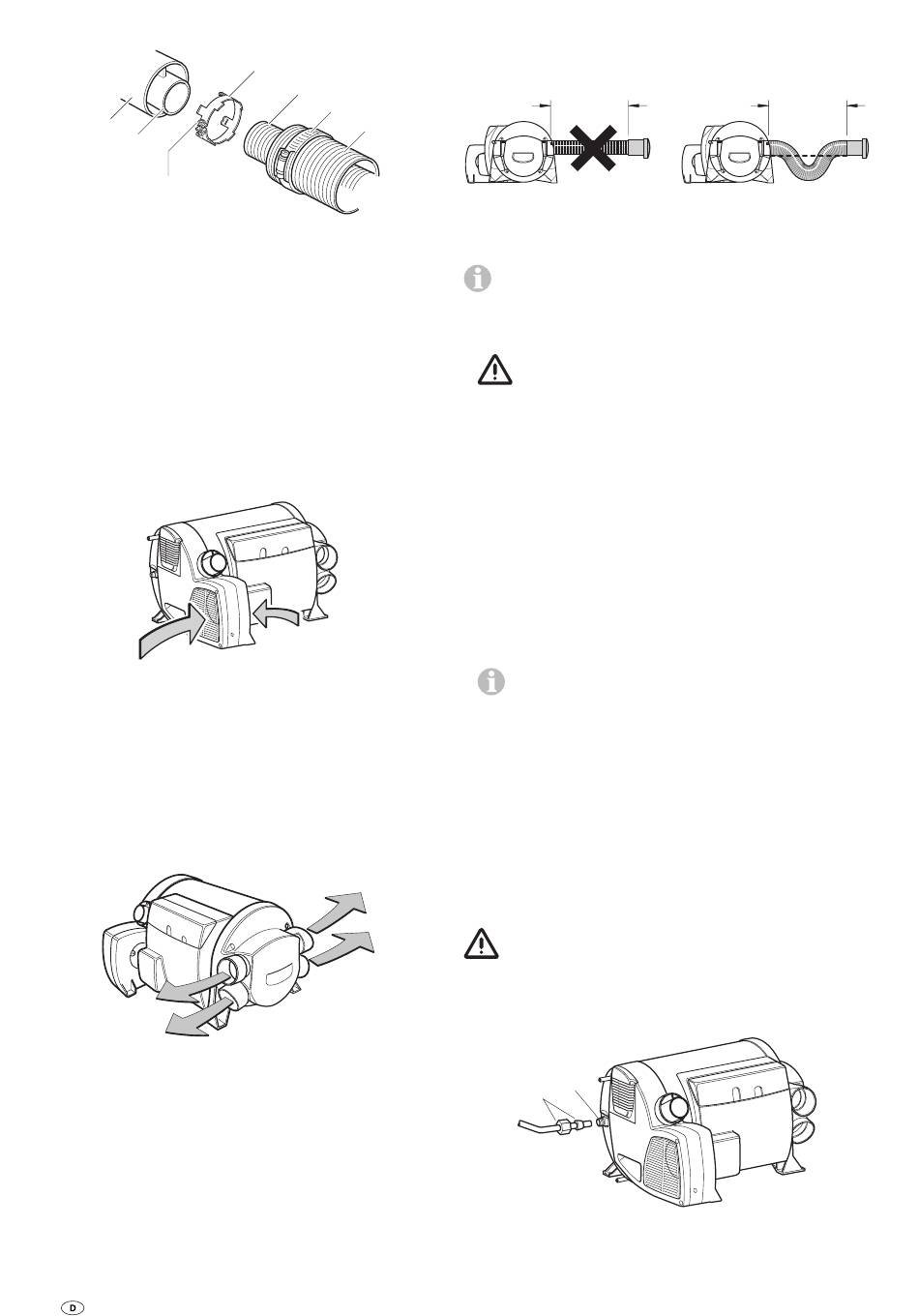

Anschluss Abgas-Doppelrohr ans Gerät
6
3
2 – 3 Nm
Abgasrohr (1) am Anfang zusammenstauchen, so dass Windung
an Windung liegt. Schelle (4 – Krallen zum Gerät) über das
Abgasrohr (1) schieben. Schelle (7) auf das Verbrennungsluft-
Zuführungsrohr (5) schieben. Abgasrohr (1) bis zum Anschlag
auf den Stutzen (3) schieben. Schelle (4) bis zum Anschlag
schieben – der Anschlag muss zwischen den Krallen der
Schelle liegen – festschrauben. Verbrennungsluft-Zuführungs-
rohr (5) auf den Stutzen (6) schieben und mit der Schelle (7)
befestigen.

Umluftansaugung

Die Umluft wird vom Gerät angesaugt. Dies muss über eine
große oder mehrere kleinere Öffnungen mit min. 150 cm²
Gesamtfläche vom Wohnraum (nicht Heckgarage) zum Ein-
bauraum erfolgen.
Die Öffnungen für die Umluftansaugung müssen so ange-
ordnet sein, dass unter normalen Betriebsbedingungen ein
Ansaugen von Abgasen des Fahrzeugmotors und der Heizung
nicht möglich ist. Durch bauliche Maßnahmen muss gewähr-
leistet sein, dass die in das Fahrzeuginnere geführte Heizluft
nicht verunreinigt werden kann.

Warmluftverteilung

Die Warmluft wird über flexible Rohre vorwiegend in den
Fußbodenbereich des Wohnraumes geführt.
Die 4 Stutzen am Gerät sind für das Rohr ÜR Ø 65 mm (Art.-
Nr. 40230-00) ausgelegt. Es dürfen nur druckfeste Rohre
entsprechend den Truma Qualitätsanforderungen verwendet
werden. Andere Rohre, die nicht unseren Qualitätseigen-
schaften entsprechen (insbesondere die Scheiteldruckfestig-
keit, der Rohrdurchmesser sowie die Rillenzahl), dürfen auf
keinen Fall verwendet werden.
Muss das Warmluftrohr bei beengten Platzverhältnissen
unmittelbar hinter dem Warmluftaustritt des Gerätes stark
gebogen werden, so empfehlen wir die Verwendung des 90°
Bogens BGC (Art.-Nr. 34091-01). Dieser Bogen ermöglicht
den Anschluss eines Warmluftrohres ÜR mit Ø 65 mm oder
VR mit Ø 72 mm.
6
4
1
7
5
Bei einer Rohrlänge kleiner 2 m darf der Ausströmer nicht
höher als der Warmluftrohrstutzen montiert werden. Zusätz-
lich muss bei einer Rohrlänge unter 50 cm das Rohr zwischen
dem Stutzen und dem Ausströmer einen Siphon bilden.
L ≤ 50 cm
Durch diese Maßnahmen wird im Sommerbetrieb eine un-
erwünschte Erwärmung des Fahrzeuges durch Konvektion
(Kaminwirkung) verhindert.
Die Rohre für die Warmluftverteilung müssen sicher in
die Stutzen gesteckt sein. Zur Verbesserung der Halte-
fähigkeit ist an jedem Stutzen ein Clip angebracht.
– Combi 6 (E):
Bei der Combi 6 (E) müssen, um einen Wärmestau zu
vermeiden, alle 4 Warmluftstutzen angeschlossen
sein. Der Querschnitt der Warmluftrohre darf nicht durch
Zusammenführen oder Ähnliches verringert werden. Wird in
einem Warmluftstrang der Combi 6 (E) ein verschließbares
Endstück EN (z. B. im Badezimmer) eingebaut, muss eine
zweite unverschließbare Düse in diesen Warmluftstrang ein-
gebaut werden.
– Combi 4 (E):
Bei der Combi 4 (E) können alle 4 oder nur 3 Warmluftaustritte
belegt werden (für eine optimale Warmluftverteilung em pfiehlt
Truma immer 4 Warmluftaustritte zu belegen!).
Werden nur 3 Warmluftaustritte benötigt, muss einer der
unteren Warmluftaustritte mit einem Verschlussdeckel VD
(Art.-Nr. 34310-01) verschlossen werden. Der Verschluss deckel
muss fest in das Formteil der Heizung eingedrückt werden, bis
er hörbar einrastet und fest sitzt. Den festen Sitz kontrollieren.
Bei Verwendung von 4 Warmluftaustritten darf in
einen Warmluftstrang ein verschließbares Endstück EN
eingebaut werden. Bei nur 3 Warmluftaustritten ist darauf
zu achten, dass bei Verwendung eines verschließbaren End-
stückes (z. B. Badezimmer) eine zweite unverschließbare
Düse in den Warmluftstrang eingebaut wird.
Das Warmluftsystem wird für jeden Fahrzeugtyp individuell
im Baukastenprinzip ausgelegt. Dafür steht ein reichhaltiges
Zubehör-Programm zur Verfügung. Skizzen mit optimalen Ein-
bauvorschlägen für Warmluftanlagen in allen gängigen
Caravan- und Motorcaravantypen können über das Truma
Servicezentrum kostenlos angefordert werden.

Gasanschluss

Der Betriebsdruck der Gasversorgung 30 mbar muss
mit dem Betriebsdruck des Gerätes (siehe Typenschild)
übereinstimmen.
Die Rohrverlegung so wählen, dass das Gerät für Service-
arbeiten leicht ausgebaut werden kann.
20
19
Das Gaszuleitungsrohr Ø 8 mm muss mit einer Schneidring-
verschraubung (19 – im Lieferumfang enthalten) am Gasan-
schlussstutzen (20) angeschlossen werden. Beim Festziehen
sorgfältig mit einem zweiten Schlüssel gegenhalten!
L ≤ 50 cm
