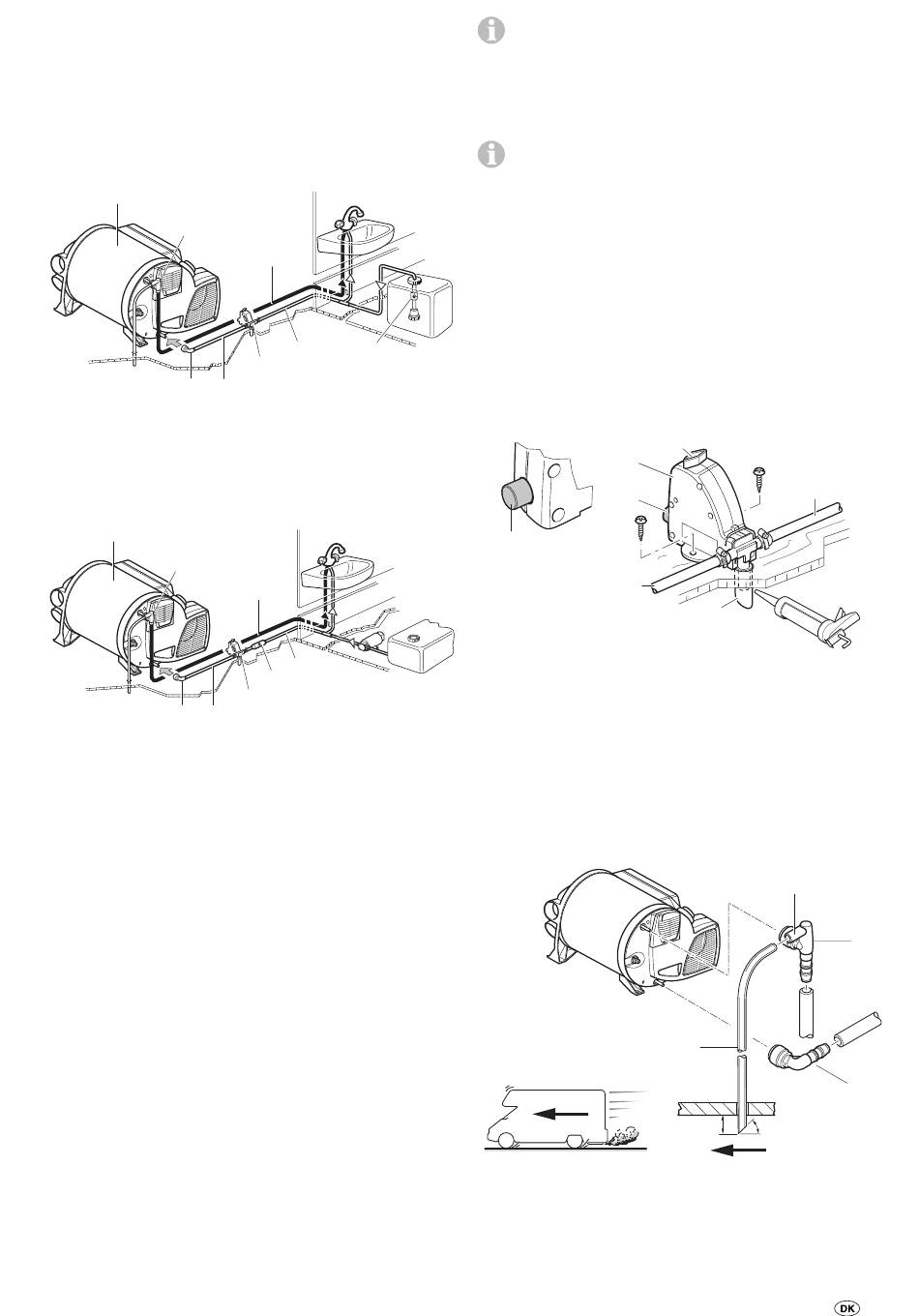

Vandtilslutning

I forbindelse med vandvarmerens drift kan samtlige tryk -og
dykpumper op til 2,8 bar anvendes, og det samme gælder alle
blandingsbatterier med eller uden elkontakt.
Ved anvendelse af dykpumper skal der monteres en kontra-
ventil (21 – ikke indeholdt i leveringen) mellem pumpen og
den første forgrening. Sørg for korrekt strømningsretning ved
montering af kontraventilen.
29
28
27
25
Ved anvendelse af trykpumper med stor koblingshysterese
kan der strømme varmt vand tilbage via koldtvandshanen.
For at hindre tilbagestrømning anbefaler vi monteringen
af en kontraventil (22 – ikke indeholdt i leveringen) mellem
koldtvandshanens udgang og FrostControl. Sørg for korrekt
strømningsretning ved montering af kontraventilen.
29
28
27
25
Brug drikkevandsgodkendte, trykbestandige og varmtvands-
bestandige slanger op til +80 °C med en indvendig diameter
på 10 mm til tilslutning på vandvarmer og FrostControl.
Til montering af faste rør (f.eks. John Guest-systemet) tilbyder
Truma vinkelkoblinger (27 + 28), FrostControl (24) og en kon-
traventil (21 + 22) med indvendig tilslutning Ø 12 mm som til-
behør. Vi anbefaler i den forbindelse udelukkende at anvende
rør, støttetyller og sikringsringe fra John Guest.
Ved tilslutning til en central vandforsyning (land- hhv. by-
tilslutning) eller ved brug af kraftigere pumper skal der indsæt-
tes en anordning til trykreduktion for at undgå, at trykket i
vandvarmeren overstiger 2,8 bar.
Vandslanger skal lægges så kort og knækfri som muligt. Alle
slange-forbindelser skal sikres med spændebånd til slanger
(også koldtvandsslanger)! Ved opvarmning og deraf følgende
udvidelse af vandet kan der dannes et tryk på op til 4,5 bar
inden aktivering af sikkerhedsventilen i FrostControl (også mu-
ligt ved dykpumper).
Ved installering af en vandforsyning i køretøjet skal man være
opmærksom på, at der overholdes en passende afstand mel-
lem vandslangerne og varmekilden (f.eks. ovn, varmluftrør).
Slangeclips SC (art.-nr. 40712-01) er velegnet til fastgørelse af
slanger til væg og gulv. Slangeclipsene giver desuden mulig-
hed for frostsikker montering af vandslanger på varmeovnens
varmluftfordelingsrør.
En vandslange skal trækkes i en afstand af 1,5 m til ovn og
varmluftrør. Truma slangeclips SC kan anvendes fra denne af-
stand. Ved paralleludlægning, f.eks. igennem en væg, skal der
anbringes en afstandsholder (f.eks. en isolering), så en kontakt
undgås.
26
21
23
24
26
23
22
24
De vedlagte vinkeltilslutninger (27 + 28) skal anvendes,
for at sikre at alt vand tømmes ud af anlægget og at
vandslangerne altid er tætte!
Tilslut vinkeltilslutning (28 – med udluftningsventil) til varmt-
vandstilslutningen foroven og den anden vinkeltilslutning (27)
til koldtvandstilslutningen forneden.
Alle vandrør skal monteres med fald ned mod FrostControl!
Der ydes ingen garanti ved frostskader!
Montering af FrostControl
(sikkerheds-/aftapningsventil)
FrostControl skal monteres i umiddelbar nærhed af apparatet i
det opvarmede rum og på et let tilgængeligt sted. Sørg for, at
drejekontakten (30) og trykknappen (31) kan betjenes.
Sørg ved valg af placering for, at FrostControl (24) ikke monte-
res i nærheden af andre varmekilder (f.eks. strømforsyninger)
eller umiddelbart ved siden af varmluftrør!
Lænsning foretages direkte udadtil på et sted, som er beskyt-
tet mod vandsprøjt (i givet fald anbringes en afskærmning).
24
31
31
25
Bor et hul på Ø 18 mm i køretøjets gulv. Sæt aftapningsslangen
(24a) på aftapningsstudsen, og før begge ud gennem gulvet.
Tætn mellemrummet mellem aftapningsslangen og hullet nede-
fra med et plastisk karosseritætningsmiddel. Skru FrostControl
fast med 2 skruer B 5,5 x 25 (indeholdt i leveringen).
Udlægning af vandledninger
Tilslut koldtvandtilførslen (23) til FrostControl (24). For at sikre
at sikkerheds-/aftapningsventilen fungerer korrekt, skal vand-
slangerne placeres, så de ikke helt stramme!
Skub vinkeltilslutning (27) på varmeovnens koldtvandstilslut-
ningsrør og vinkeltilslutningen med integreret udluftningsven-
til (28) på varmtvandstilslutningsrøret indtil anslag. Kontroller,
at vinkeltilslutningerne sidder godt fast ved at trække i dem.
Etabler slangeforbindelsen (25) for koldtvandstilførsel mellem
FrostControl (24) og tilledningen på vandvarmeren.
30
23
24a
32
29
20 mm 45º
28
27
