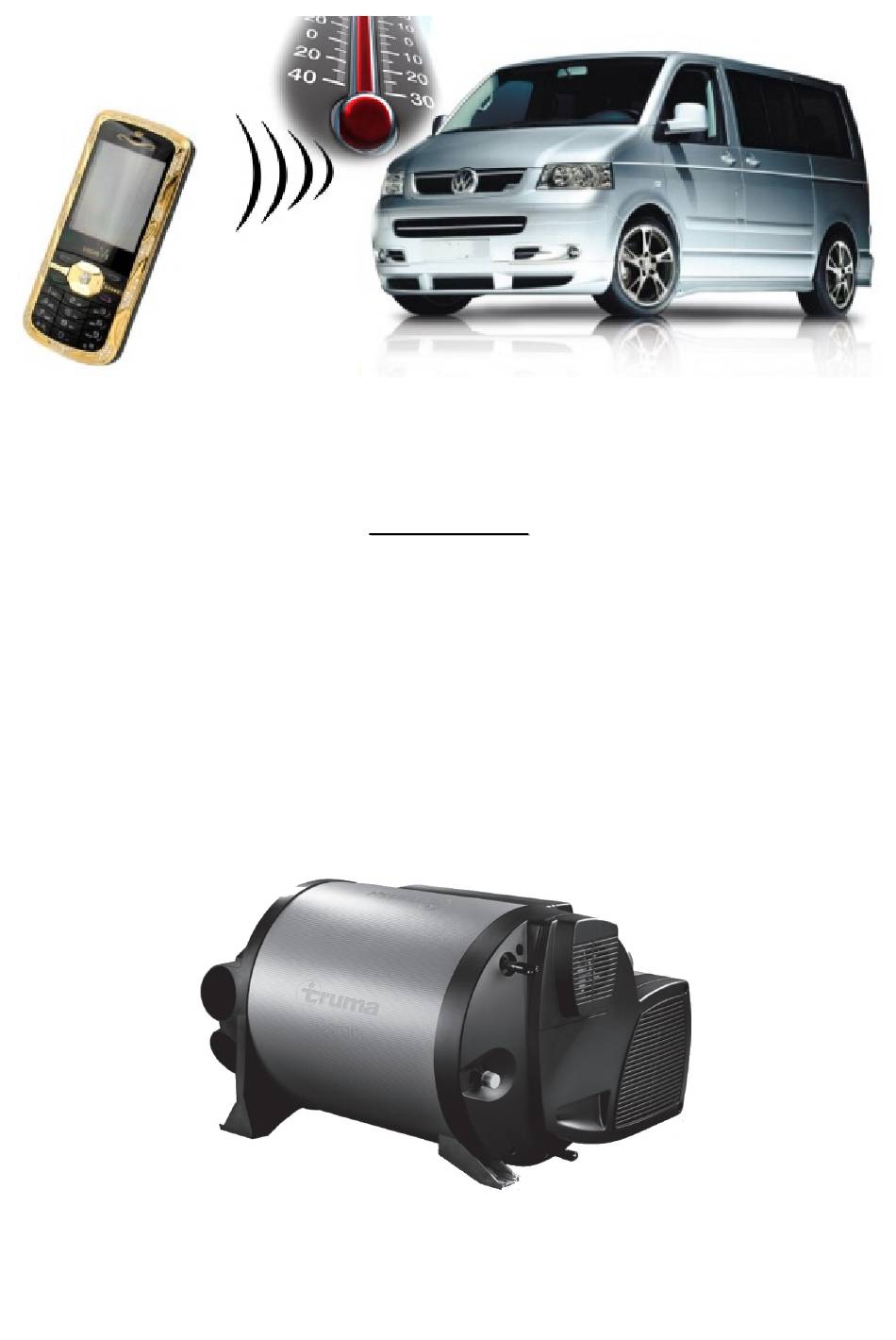

- Seite 1 MicroGuard MicroGuard Einbauanleitung für Standheizungen von Truma Combi 4 / 6 (E) Copyright© wiatec® gmbh, 2009-2013 | V1.1 | 10.11.2013 | Seite 1 von 8...
-
Seite 2: Funktionsweise

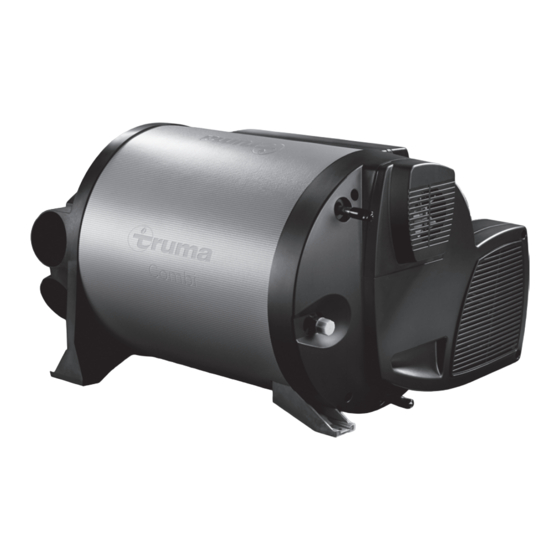

Sie haben die Wahl zwischen Schalten per SMS und/oder Anruf. • Für den gewählten Anschluss an die Standheizung von Truma Typ Combi 4 oder Combi 6 • erzeugt unser Modul beim Schaltbefehl per SMS bzw. per Anruf ein Massesignal, dessen Länge zwischen 0.2 Sekunden und 2 Stunden wählbar ist. - Seite 3 Anschluss an Standheizungen von Trum Combi 4 und Combi 6 Die Elektronik der Truma Combi ist direkt an dem Heizungszylinder angebracht, siehe Abb. 1. Abbildung 1: Lage der Elektronik für den Anschluss von MicroGuard In dem Elektronikkasten befindet sich ein 4-poliger Steckverbinder (Buchse), die zur Ansteuerung mit Hilfe unseres Moduls verwendet werden kann.
- Seite 4 Für den Anschluss von MicroGuard an die Truma Combi 4 / 6 werden lediglich die Versorgungsspannung +12V und Masse, sowie das Steuersignal (braune Leitung von MicroGuard) benötigt. Abb. 3 zeigt die schematische Darstellung des Anschlusses. Abbildung 3: Schematische Darstellung des Anschlusses an Trum Combi 4 / 6 Da an der 4-poligen Buchse sowohl Masse, als auch +12V anliegen, kann hier die Spannung für den...
- Seite 5 Realisierung eines AUS-Tasters im Fahrzeug (nur mit Handy-Modellen C35/S35/M35) Bei direkter Ansteuerung der Standheizung durch unser Modul (Anschlussart mit Relais / Spezialrelais) kann sehr einfach ein HEIZUNG-AUS Taster realisiert werden, mit dem Sie die Heizung nach Einsteigen ins Fahrzeug sofort ausschalten können. Gemäß Abb. 4 schleifen Sie bitte die positive Versorgungsspannung für den Akku-Ersatz durch einen handelsüblichen AUS-Taster.
- Seite 6 Anruf (ohne Kosten) muss der Inhalt von MG TraceT auf '25' gesetzt sein. Software-Versionen bis V1.45 (bis Juli 2010) sind für die Ansteuerung der Truma Combi nur mit einem Dauersignal geeignet. Die Einstellung einer Heizzeit ist nicht möglich. Falls Sie diese wünschen, können wir einen Software-Update vornehmen, siehe Link.
- Seite 7 Details zur Laufzeitsteuerung • Die Voreinstellung der Pulsdauer wird im Eintrag Puls als 3-stellige Zahl gespeichert. Die erste Ziffer legt fest, wie die folgenden 2 Ziffern interpretiert werden: 0 - folgende 2 Ziffern sind Zehntel Sekunden 1 - folgende 2 Ziffern sind Minuten (01-99) 2 - folgende 2 Ziffern sind Minuten +100 (100-119) •...
- Seite 8 Probleme bei der Inbetriebnahme - Lösungen Bei Problemen während der Inbetriebnahme beachten Sie bitte die folgenden Hinweise: Problem Ursache Gegenmaßnahmen Der Kontrollanruf kommt bei der Landeskennung stimmt nicht Prüfen Sie bitte den Eintrag MG01 Initialisierung nicht. Handy wählt, Control im Telefonbuch, jedoch der Anruf kommt nicht an.
