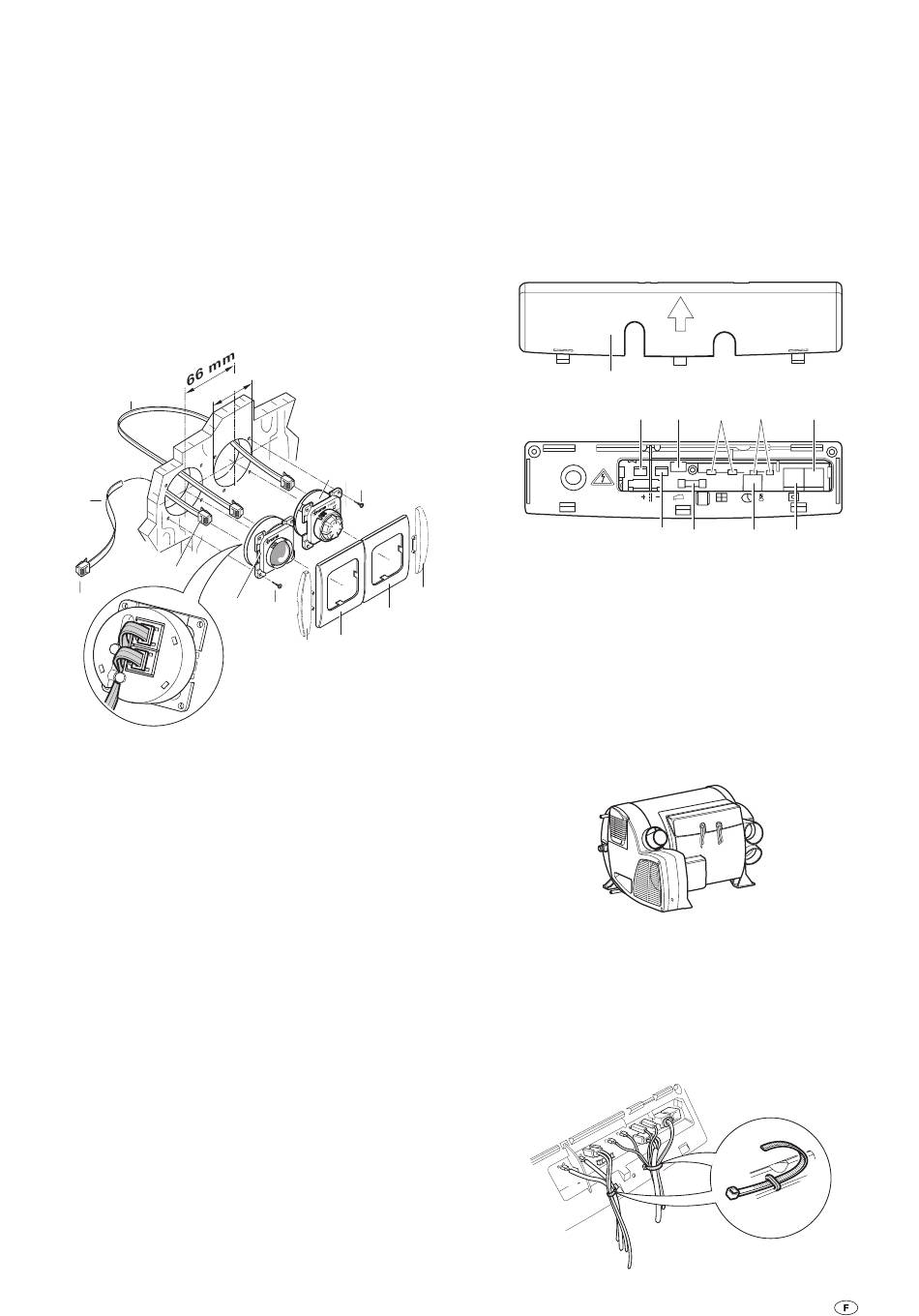

Montage du commutateur d'énergie et de
la pièce de commande
(Combi 4 E / Combi 6 E)
Prévoir de la place pour la pièce de commande (33) et le com-
mutateur d'énergie (33a) sur un endroit bien visible. Un câble
de connexion (34) de 3 m de long et un câble de raccord de
pièce de commande (34a) sont fournis.
Percez à chaque fois un trou de Ø 55 mm (espace par rapport
au centre du trou 66 mm). Connecter la pièce de commande
et le commutateur d'énergie (33a) à l'aide du câble de
raccord (34a) de la pièce de commande. Enficher la fiche (35)
du câble de connexion (34) au commutateur d'énergie (33a).
Veiller à ce que toutes les fiches s'enclenchent. Coincer les
câbles (34 + 34a) dans les guidages de câble des pièces de
commande. Faire passer le câble de connexion vers l'arrière et
le poser jusqu'au chauffage.
5 5
34a
Ø
34
35
35
33a
Fixer le commutateur d'énergie et la pièce de commande avec
4 vis (36) et enfoncer les cadres de protection (37).
Accessoires pour pièce de commande et
commutateur d'énergie
– Câble de pièce de commande 6 m (n° d'art. 34020-21400)
– Accouplement (n° d'art. 34020-21500)
– Rallonge de câble de 3 m, accouplement inclus,
(n° d'art. 34301-02)
– Rallonge de câble de 6 m, accouplement inclus,
(n° d'art. 34301-01)
Pour la finition du cadre de protection (37), Truma fournit des
pièces latérales (38) dans 8 coloris différents. Veuillez deman-
der à votre concessionnaire.
m
m
33
36
36
37
38 37
Connexions électriques
Poser les câbles de raccordement de sorte à éviter tout frot-
tement. Mettez également en place des passe-câbles ou des
profilés protège-arêtes sur les arêtes vives, par exemple en
cas d'ouvertures traversant des parois métalliques. Les câbles
de raccordement ne doivent pas être fixés sur des surfaces
d'appareil métalliques, sur le tuyau d'évacuation ou des
tuyaux d'air chaud, ni les toucher.
Les connexions électriques se trouvent sous le couvercle de
raccordement (39) pouvant être retiré en pressant et en pous-
sant simultanément dans le sens de la flèche. Lors du retrait
ou de la mise en place du couvercle de raccordement, veiller à
ce que les câbles de raccordement ne soient pas arrachés ou
écrasés.
40 = Tension d'entrée +12 V (fiche plate 6,3 mm)
41 = Tension d'entrée - 12 V (fiche plate 6,3 mm)
38
42 = Élément de chauffe FrostControl (accessoire)
43 = Fusible de l'appareil : 10 A – à action retardée – (T 10 A)
44 = Cavalier (ou commutateur de fenêtre – accessoire)
45 = Minuterie ZUCB (accessoire)
46 = Capteur de la température ambiante
47 = Pièce de commande / Fiche de diagnostic*
48 = Pièce de commande / Fiche de diagnostic*
* Autres possibilités de connexion – pour une pièce de com-
mande (Combi 4 / Combi 6) ou un commutateur d'énergie
(Combi 4 E / Combi 6 E) et une fiche de diagnostic.
Toutes les connexions à l'appareil doivent être effectuées avec
des câbles de raccordement lâches pour que l'eau de conden-
sation ne puisse pas pénétrer dans l'appareil en s'écoulant le
long du câble de raccordement.
Les câbles de raccordement et les fiches ne doivent pas être
exposés à des forces. Rassembler les câbles pour décharger
la traction (voir figure) et fixer au boîtier à l'aide d'un collier de
câble.
open
39
40 42
44 46
12 V
41
43 45
48
47
25
