Befestigung Des Gerätes; Abgasführung; Einbau Des Wandkamins - Truma Combi 4 Einbauanweisung

Bei der Montage des Kamins direkt unter einem zu öff-
nenden Fenster, ist zwingend ein elektrischer Fenster-
schalter (Art.-Nr. 34000-85800) anzubringen.

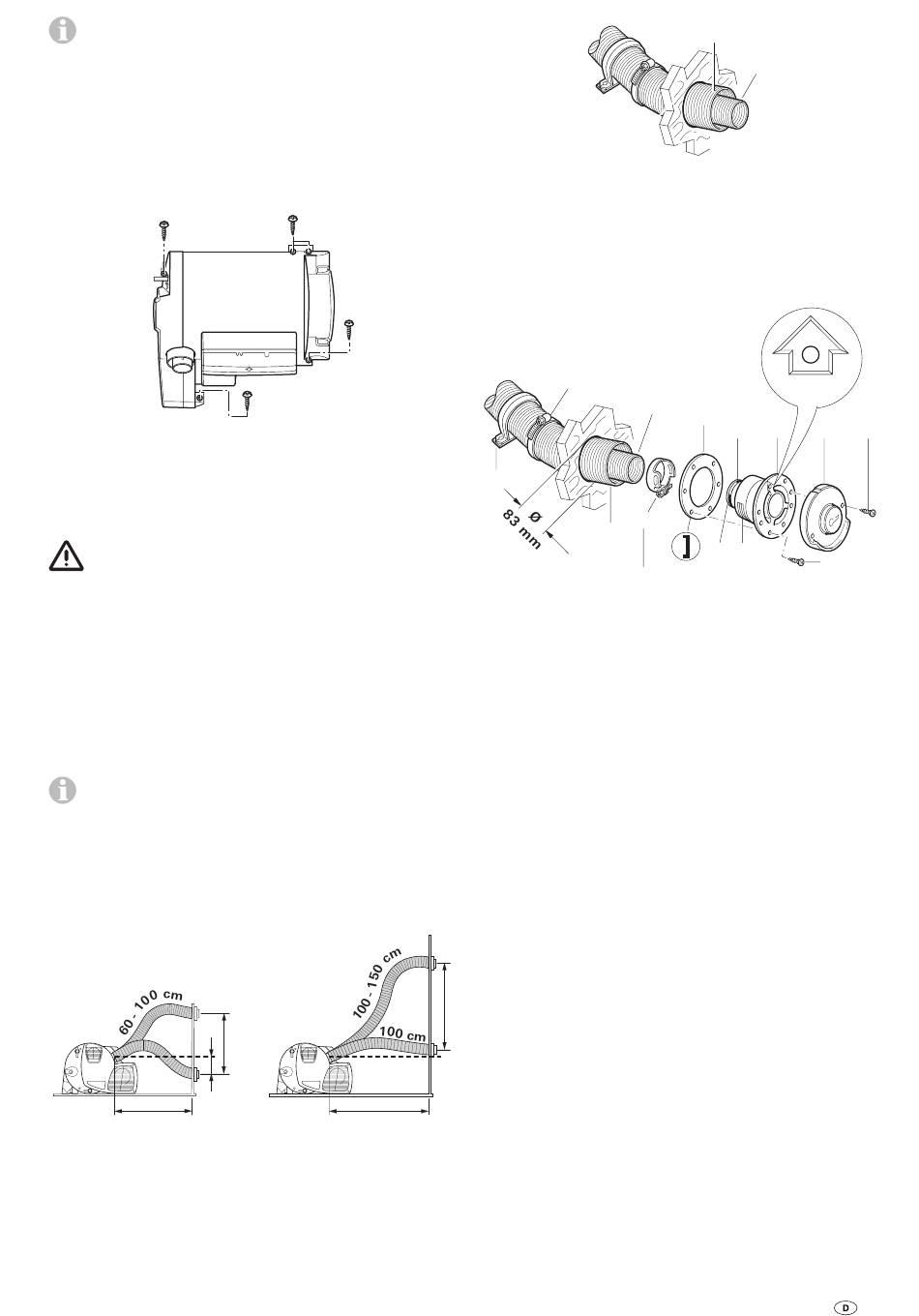

Befestigung des Gerätes
Prüfen Sie, ob das Fahrzeug über einen tragfähigen Boden,
Doppel- oder Zwischenboden zum Befestigen der Heizung
verfügt – falls dieser ungeeignet ist – zuvor einen tragfähigen
Untergrund schaffen (z. B. eine mit dem Boden verklebte
Schichtholzplatte).
a
a
Die Heizung mit 4 Schrauben B 5,5 x 25 (im Lieferumfang
enthalten) am Fahrzeug-, Doppel- oder Zwischenboden ver-
schrauben. Je nach Einbausituation kann die Heizung auch
mit 3 Schrauben befestigt werden – dabei sind die Aluminium-
füße (a) immer und wahlweise einer der Kunststoff-Füße (b)
am Fahrzeug boden zu verschrauben.
Heizung muss mit dem Fahrzeug-, Doppel- oder
Zwischenboden verschraubt werden, um Beschä-
digungen der Gasanlage durch Bewegun gen während
der Fahrt auszuschließen!
Abgasführung
Für die Heizung Truma Combi darf nur das Truma Abgasrohr
AA 3 (Art.-Nr. 39320-00) und das Verbrennungsluft-Zufüh-
rungsrohr ZR (Art.-Nr. 39580-00) verwendet werden, da das
Gerät nur mit diesen Rohren geprüft und zugelassen ist. Diese
Rohre dürfen bei der Montage weder gequetscht noch ge-
knickt werden.
Der Dachkamin ist als Zubehör zum Heizgerät lieferbar –
eine Einbauanweisung liegt dem Dachkamin bei.

Einbau des Wandkamins

Zulässige Rohrlängen
Die Längenangaben beziehen sich auf das Verbrennungsluft-
Zuführungsrohr.
max.
20 cm
max. 100 cm
Beim Wandkamin können Rohrlängen von mindestens 60 cm
bis max. 100 cm beliebig steigend oder mit einem Gefälle von
max. 20 cm verlegt werden.
Rohrlängen ab 100 cm bis max. 150 cm dürfen nur steigend
verlegt werden.
Die Rohre so ablängen, dass diese beim Einbau aus der Boh-
rung für den Kamin herausragen. Das Abgasrohr (1) muss um
10 % länger als das Verbrennungsluft-Zuführungsrohr (5) sein.
b
Dadurch wird eine Dehnung und Zugbelastung des Abgas-
rohres vermieden.
Montage des Wandkamins
b
16
Wandkamin (Pfeil zeigt nach oben) an einer ebenen Fläche
montieren, die allseitig vom Wind umströmt werden kann.
Öffnung Ø 83 mm bohren (bei Hohlräumen im Bereich
der Kaminbohrung mit Holz ausfüttern). Abdichtung er-
folgt mit beigelegter Gummidichtung (8). Bei strukturierten
Oberflächen mit plastischem Karosserie-Dichtmittel – kein
Silikon! – bestreichen.
Vor dem Durchstecken des Abgas-Doppelrohres durch die
Bohrung, Schelle (7) über die Rohre schieben.
Gummidichtung (8 – glatte Seite zum Kamin, Dichtlippen
zur Wand) auf Kamin-Innenteil (9) und Schelle (2) über Ab-
gasrohr (1) schieben. Abgasrohr (1) am Ende zusammenstau-
chen, so dass – auf ca. 2 cm – Windung an Windung liegt,
und über den O-Ring (10) auf den Stutzen (11) schieben (die
Abwinkelung zeigt nach oben).
Schelle (2) mit den Bohrungen an den Stiften des Stutzens (11)
einhängen (Schraube nach unten) und festschrauben.
Verbrennungsluft-Zuführungsrohr (5) auf den gezahnten
Stutzen (12) schieben.
Kamin-Innenteil (9) mit den 6 Schrauben (13) befestigen,
Ka min-Außenteil (14) aufsetzen und mit 2 Schrauben (15) an-
schrauben (Schrauben B 3,5 x 25 im Lieferumfang enthalten).
Verbrennungsluft-Zuführungsrohr mit Schelle (7) von innen
am Stutzen (12) befestigen und (bei Längen über 60 cm) mit
mindestens einer Schelle ZRS (16 – Art.-Nr. 39590-00) an der
Wand befestigen.
