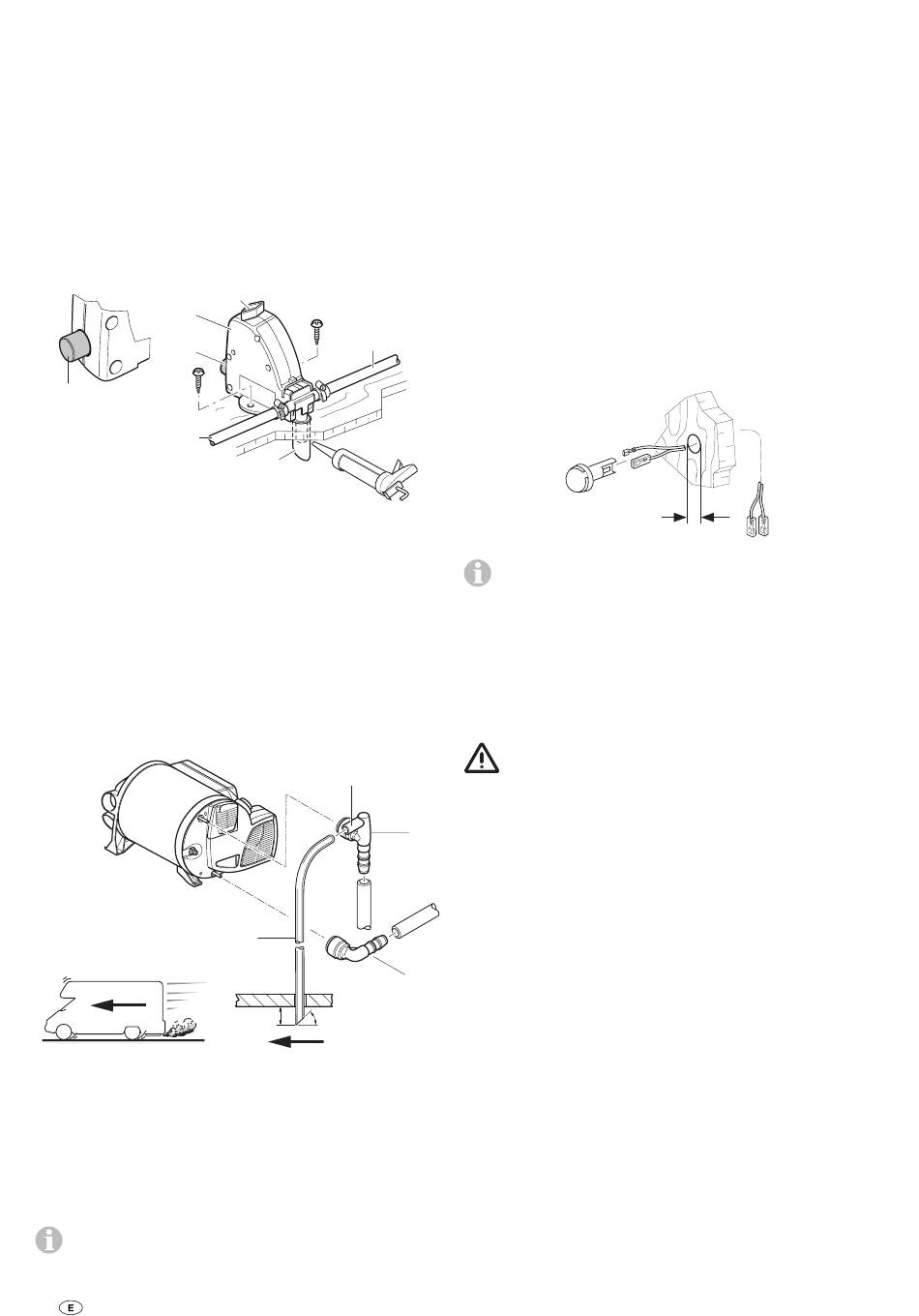

Montaje del FrostControl
(válvula de seguridad/purga)
El FrostControl debe montarse en la proximidad inmediata
del aparato en el área calentada, en una posición fácilmente
accesible para el usuario. Prestar atención a que el interruptor
giratorio (30) y el botón pulsador (31) permanezcan operables.
Para seleccionar la ubicación debe prestarse atención a que
el FrostControl (24) no se monte cerca de fuentes térmicas
externas (p. ej. bloques de alimentación) o justo al lado de
tubos de aire caliente.
Efectuar el desagüe directa mente hacia el exterior, en una
zona protegida contra las salpicaduras de agua (colocar una
protección contra salpica duras en caso necesario).
24
31
31
25
Perforar un orificio con Ø 18 mm en el suelo del vehículo.
Acoplar el tubo flexible de vaciado (24a) en el tubo rígido de
vaciado, insertar ambos a través del suelo y conducirlos hacia
fuera. Estanqueizar el espacio de aire entre el tubo flexible
de vaciado y el orificio desde abajo con impermeabilizante
plástico de carrocerías. Fijar el FrostControl con 2 tornillos
B 5,5 x 25 (incluidos en el volumen de suministro).
Tendido de las tuberías del agua
Conectar la alimentación de agua fría (23) al FrostControl (24).
Para garantizar un funcionamiento adecuado de la válvula de
seguridad/purga, los tubos flexibles de agua deben tenderse
sin tensión.
Acoplar el empalme angular (27) al tubo conector de agua fría
y el empalme angular con válvula de ventilación integrada (28)
al tubo conector de agua caliente de la calefacción, hasta que
encajen. Comprobar tirando de ellos si los empalmes angula-
res están insertados de modo seguro.
Realizar la conexión de tubo flexible (25) para la alimentación
de agua fría entre el FrostControl (24) y la alimentación del
calentador de agua.
Prestar atención a que la alimentación de agua fría no
entre en contacto con los puentes térmicos (p. ej. de la
pared exterior) a causa del peligro de helada.
56
30
23
24a
32
29
20 mm
45º
Tender la tubería de alimentación de agua caliente (26) del
empalme acodado con válvula de purga de aire integrada (28)
a los puntos de consumo de agua caliente.
Deslizar la manguera de ventilación de Ø 11 mm (29) en el
manguito de manguera de la válvula de ventilación (32) y
colocarla hacia fuera sin dobladuras, prestando atención de
que el radio en el arco no sea menor de 40 mm.
Cortar el tubo flexible de ventilación aprox. 20 mm por debajo
del suelo del vehículo 45° en diagonal respecto a la dirección
de marcha (véase figura).
Montaje de la sonda de temperatura
ambiente
Observar en la elección del sitio, que la sonda de temperatura
ambiente no debe estar expuesta directamente a los rayos del
sol. A fin de una temperatura ambiente óptima, recomenda-
mos montar la sonda de temperatura ambiente a una altura
situada por encima de las puertas de ingreso.
Debe tenerse en cuenta que la sonda siempre se monta
en una pared vertical. El aire del interior debe poder fluir
libremente a su alrededor.
Taladrar un agujero de Ø 10 mm. Pasar el cable de conexión
desde atrás por el taladro y enchufar el cabo de cable con
un conector aislado en la sonda (no es necesario observar
la polaridad). Deslizar la sonda de temperatura ambiente y
colocar el cabo de cable con los dos conectores aislados para
la electrónica de calefacción (en caso necesario, prolongar
hasta una longitud total de 10 m con cable de 2 x 0,5 mm²).
La sonda de temperatura ambiente adjunta debe estar
siempre conectada, ya que de lo contrario se produci-
rían anomalías en la calefacción.
28
27
10 mm
