Der Gasanschlussstutzen (20) am Gerät darf nicht gekürzt
oder verbogen werden.
Vor dem Anschluss an das Gerät sicherstellen, dass die
Gasleitungen frei von Schmutz, Spänen u. Ä. sind!
In der Gaszuleitung ist die Anzahl der Trennstellen in von
Personen benutzten Räumen auf die technisch unvermeidbare
Anzahl zu begrenzen.
Die Gasanlage muss den technischen und administrativen
Bestimmungen des jeweiligen Verwendungslandes entspre-
chen (in Europa z. B. EN 1949).
Nationale Vorschriften und Regelungen (in Deutschland z. B.
das DVGW-Arbeitsblatt G 607 für Fahrzeuge) müssen beach-
tet werden.

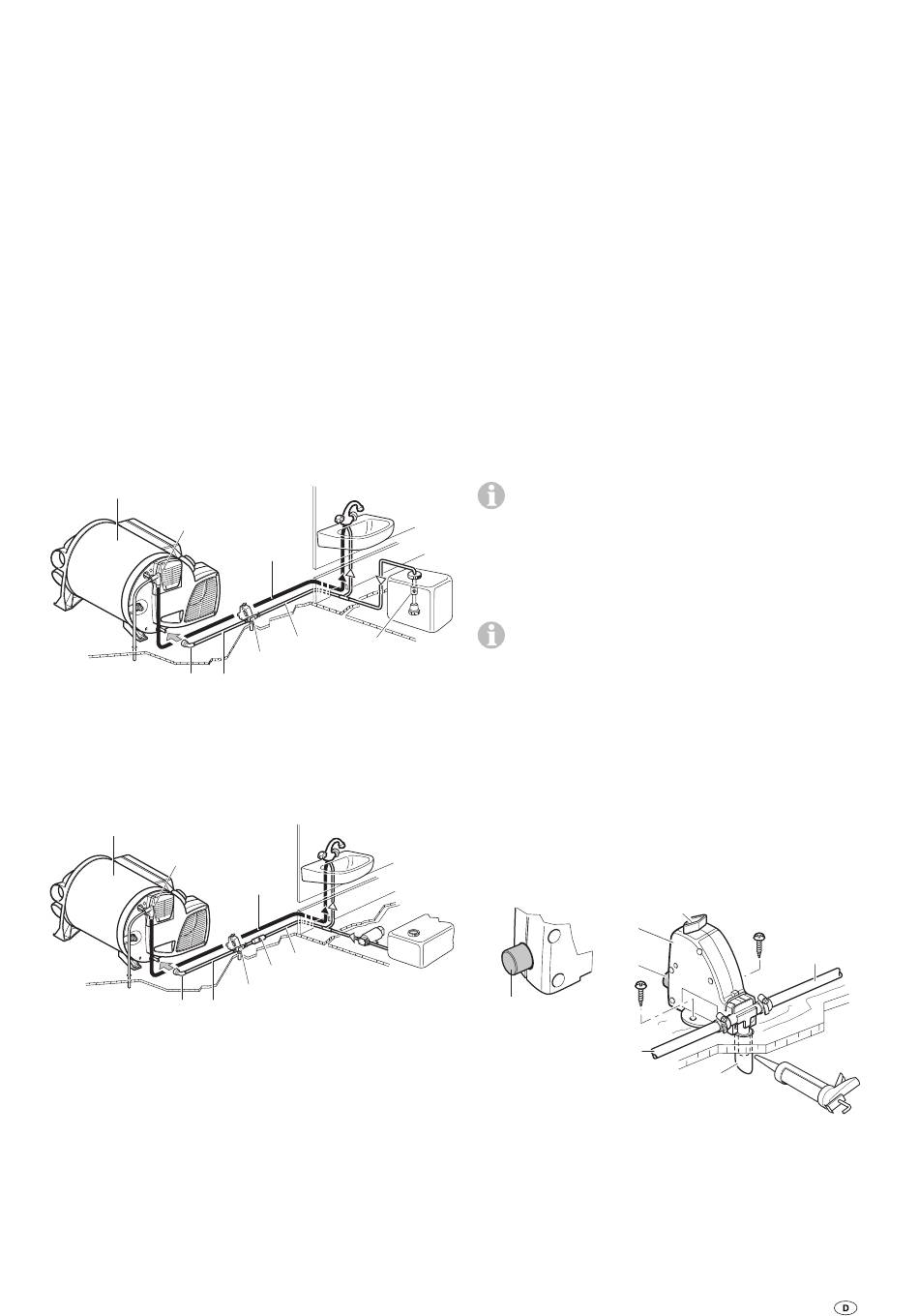

Wasseranschluss

Für den Betrieb des Boilers können alle Druck- und Tauch-
pumpen bis zu 2,8 bar verwendet werden, ebenso alle Misch-
batterien mit oder ohne elektrischen Schalter.
Bei der Verwendung von Tauchpumpen muss ein Rückschlag-
ventil (21 – nicht im Lieferumfang) zwischen Pumpe und der
ersten Abzweigung montiert werden. Beim Einbau des Rück-
schlagventils auf die Fließrichtung achten.
29
28
27
25
Bei der Verwendung von Druckpumpen mit großer Schalt-
hysterese kann Heißwasser über den Kaltwasser hahn zurück-
strömen. Als Rückflussverhinderer empfehlen wir zwischen
dem Abgang zum Kaltwasserhahn und dem FrostControl ein
Rückschlagventil (22 – nicht im Lieferumfang) zu montieren.
Beim Einbau des Rückschlagventils auf die Fließrichtung achten.
29
28
27
25
Für den Anschluss an Boiler und FrostControl müssen trink-
wasserechte, druck- und heißwasserbeständige Schläuche bis
+80 °C mit einem Innendurchmesser von 10 mm verwendet
werden.
Für feste Rohrverlegung (z. B. John Guest System) bietet
Truma als Zubehör die Winkelanschlüsse (27 + 28), das
FrostControl (24) sowie ein Rückschlagdventil (21 + 22) mit
Innenanschluss Ø 12 mm an. Wir empfehlen für diesen Fall
ausschließlich die Rohre, Stützhülsen und Sicherungsringe
von John Guest zu verwenden.
26
23
21
24
26
23
22
24
Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw.
City-Anschluss) oder bei stärkeren Pumpen muss ein Druck-
minderer eingesetzt werden, der verhindert, dass höhere
Drücke als 2,8 bar im Boiler auftreten können.
Wasserschläuche möglichst kurz und knickfrei verlegen. Alle
Schlauchver bindungen müssen mit Schlauchschellen gesi-
chert werden (auch Kaltwasser)! Durch die Erwärmung des
Wassers und der daraus erfolgenden Ausdehnung können
bis zum Ansprechen des Sicherheitsventils im FrostControl
Drücke bis 4,5 bar auftreten (auch bei Tauchpumpen möglich).
Beim Einbau einer Wasserversorgung in das Fahrzeug muss
darauf geachtet werden, dass zwischen den Wasserschläu-
chen und der Wärmequelle (z. B. Heizung, Warmluftrohr) ein
ausreichender Abstand eingehalten wird.
Zur Befestigung der Schläuche an Wand oder Boden sind
die Schlauchclips SC (Art.-Nr. 40712-01) geeignet. Diese
Schlauchclips ermöglichen auch eine frostsichere Verlegung
von Wasserschläuchen auf den Warmluftverteilungsrohren
der Heizung.
Ein Wasserschlauch darf erst in einem Abstand von 1,5 m
zur Heizung am Warmluftrohr angelegt werden. Der Truma
Schlauchclip SC kann ab diesem Abstand verwendet werden.
Bei Parallelverlegung, z. B. einer Durchführungen durch eine
Wand, muss ein Abstandshalter (z. B. eine Isolierung) ange-
bracht werden, um den Kontakt zu vermeiden.
Um eine vollständige Entleerung des Wasserinhaltes so-
wie eine dauerhafte Dichtigkeit der Wasserschläuche am
Gerät zu gewährleisten, müssen immer die beiliegenden Win-
kelanschlüsse (27 + 28) verwendet werden!
Der Winkelanschluss (28 – mit Belüftungsventil) wird am
oberen Warmwasser-Anschluss und der zweite Winkelan-
schluss (27) am unteren Kaltwasser-Anschluss angeschlossen.
Sämtliche Wasserleitungen fallend zum FrostControl ver-
legen! Kein Garantieanspruch für Frostschäden!

Montage FrostControl (Sicherheits-/Ablassventil)

Das FrostControl muss in unmittelbarer Nähe des Gerätes
im beheizten Raum, an einer für den Benutzer gut zugäng-
lichen Stelle montiert werden. Darauf achten, dass der Dreh-
schalter (30) und der Druckknopf (31) bedienbar bleiben.
Bei der Platzwahl darauf achten, dass das FrostControl (24)
nicht in der Nähe fremder Wärmequellen (z. B. Netzgeräte)
oder unmittelbar neben Warmluftrohren montiert wird!
Die Entwässerung direkt nach außen an spritzwasserge-
schützter Stelle vornehmen (ggf. Spritzschutz anbringen).
24
31
31
25
Loch mit Ø 18 mm in den Fahrzeugboden bohren. Entlee-
rungs schlauch (24a) am Entleerungsstutzen aufstecken, beide
durch den Boden stecken und nach außen führen. Den Luft-
spalt zwischen Entleerungsschlauch und Bohrung von unten
mit plastischem Karosseriedichtmittel abdichten. FrostControl
mit 2 Schrauben B 5,5 x 25 (im Lieferumfang enthalten)
befestigen.
30
23
24a
7
