Matrix® Pro 570GS ● Matrix® Pro 840GS

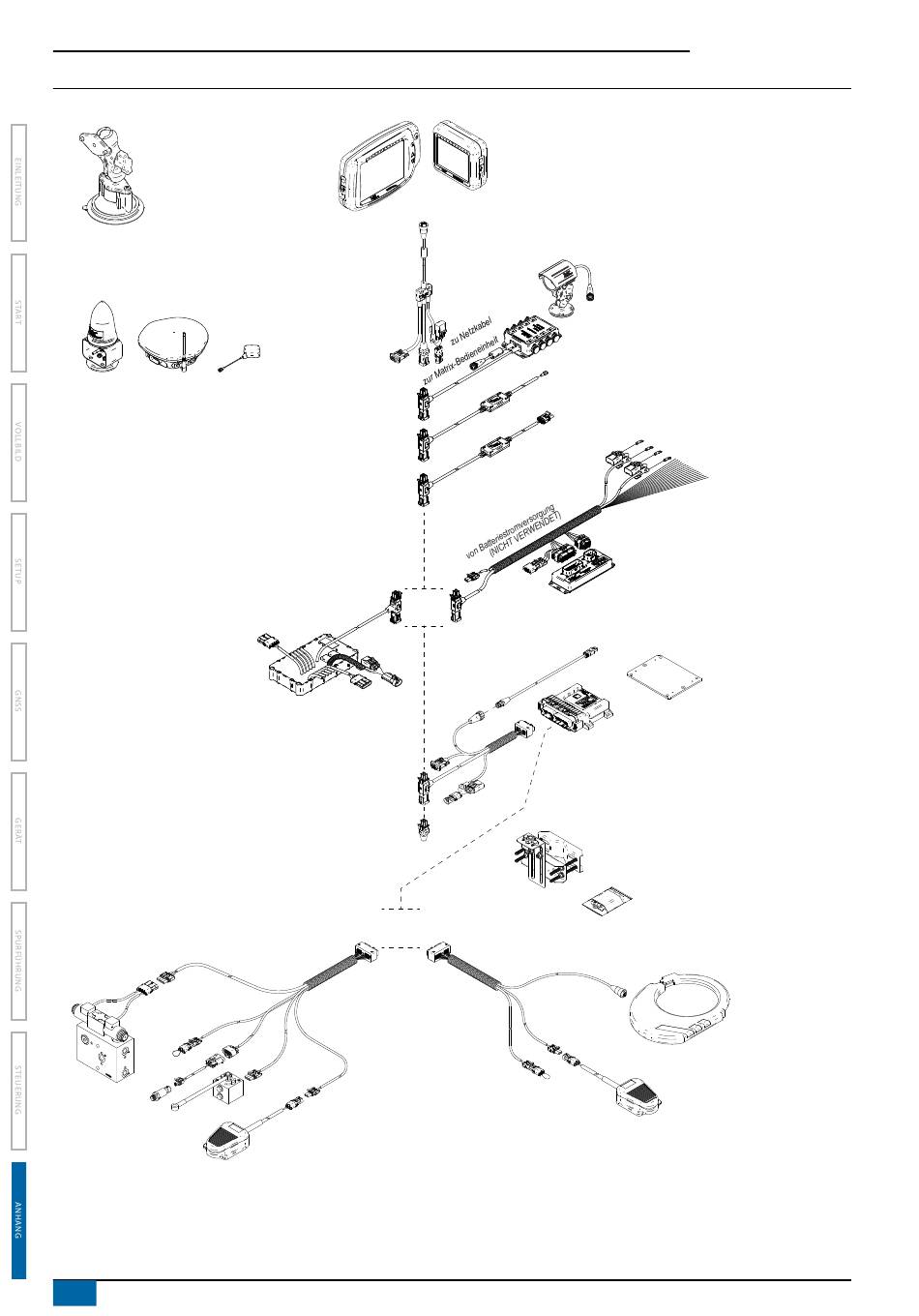

Abbildung A-2: Matrix Pro GS mit FieldPilot Pro oder UniPilot Pro-Lenksystem
RAM-Montagesatz mit Saughalterung
90-02349 (Matrix 570)
90-02700 (Matrix 840)
RXA-30 GPS-Antenne
GPS-GLONASS-Antenne
RX510 GPS-Empfänger/RX610 GPS-Empfänger
zu Teilbreitenschaltungsventilen
78-08086 – Modul für
Teilbreitenschaltfunktion
(SFM, Switch Function Module)
Fahrzeugspezifischer Kabelbaum
Fahrzeugs-
für Lenkventil FieldPilot Pro
pezifisches
Lenkventil
FieldPilot Pro
zu Sitzschalter-Eingang
16-50017 –
Drucksensor
16-05022 –
Radwinkelsensor
86
www.teejet.com
Matrix ProGS 840
45-05626
Strom-/CAN-/Datenkabel
(in den FieldPilot-, UniPilot- und
BoomPilot-Kits enthalten)
zu RS-232
ODER
zu Teilbreitenschaltungsventilen
45-10172 – SCM Pro-Hauptkabelbaum
45-08101 – Abschlussschaltung
ODER
OR
32-04059 – Fußschalter
Matrix ProGS 570
TeeJet CAN Optionen
Video-Auswahlmodul
Umkehrmodel
(FieldPilot Pro oder UniPilot Pro nicht zur Verwendung bereit)
Tröpfchengrößenmonitor (DMS, Droplet Size
Monitor) – Druckanschlussstelle
tzu Status-
schalter
zu Netzkabel
45-10166 – UniPilot Pro-Kabelbaum
zu Sitzschalter-Eingang
32-04020 – Fußschalter
RealView-Kamera
zu Batterie
zu Teilbreitenschaltungsventilen
45-05897 – SDM 15 Kabelbaum für
Teilbreitenschaltung
78-05098 – Modul für Teilbreitensch. (SDM)
45-05986 – RJ5-Ethernet-Schnittstelle zu Conxall
65-05251 – Halterung SCM
Pro Flat
SCM Pro
78-08097 UniPilot Pro
78-08098 Hydraulische Entriegelung
78-08095 Hydraulische/RTK-Entriegelung
65-05246 – Verdrehschutzstift UniPilot Pro
Halterungs-Bausatz, generisch
91-05023 – Verdrehschutzstift UniPilot Pro
91-05023 – Elektrische Lenkvorrichtung,
UniPilot Pro
