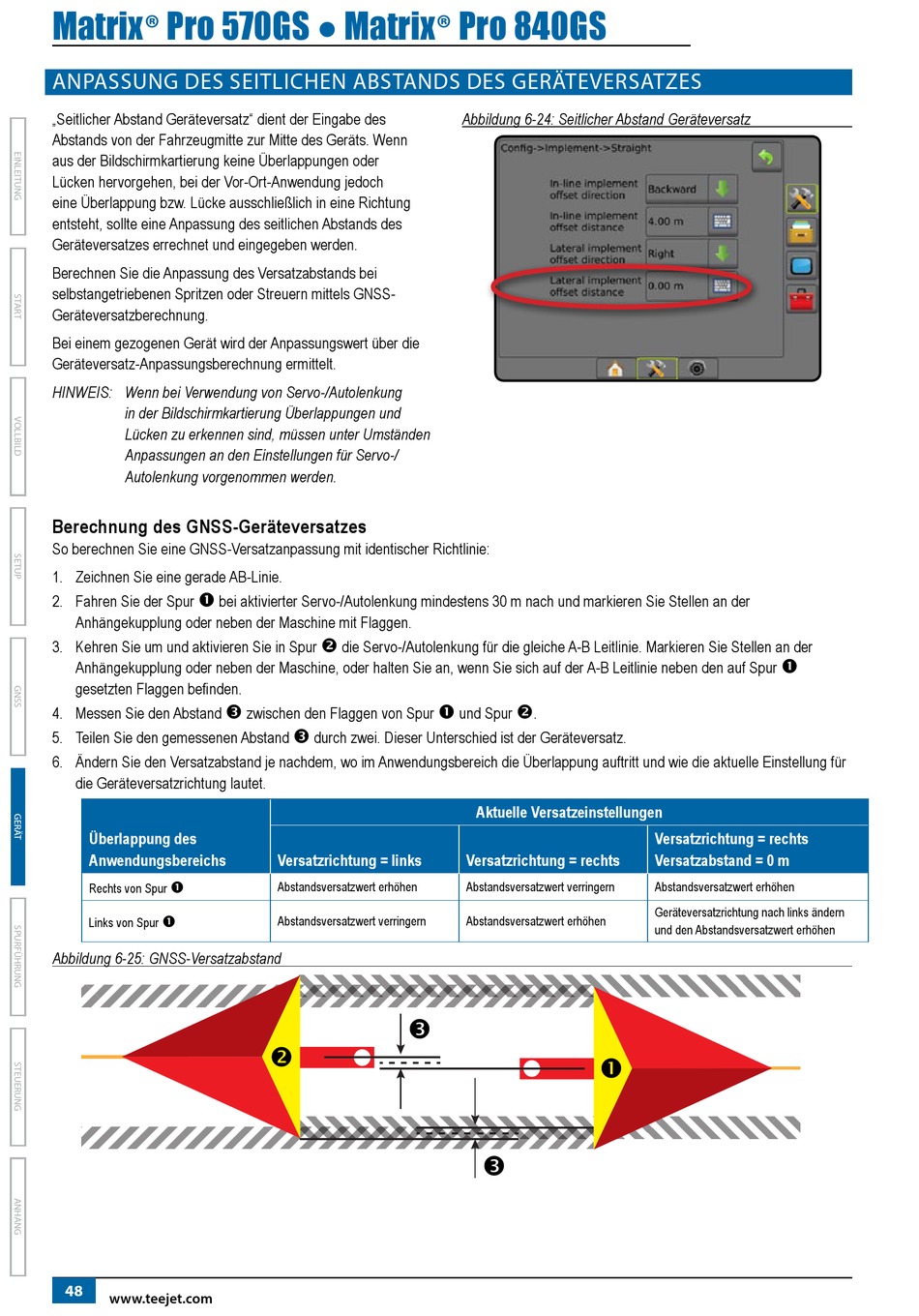

Matrix® Pro 570GS ● Matrix® Pro 840GS
ANPASSUNG DES SEITLICHEN ABSTANDS DES GERÄTEVERSATZES
„Seitlicher Abstand Geräteversatz" dient der Eingabe des
Abstands von der Fahrzeugmitte zur Mitte des Geräts. Wenn
aus der Bildschirmkartierung keine Überlappungen oder
Lücken hervorgehen, bei der Vor-Ort-Anwendung jedoch
eine Überlappung bzw. Lücke ausschließlich in eine Richtung
entsteht, sollte eine Anpassung des seitlichen Abstands des
Geräteversatzes errechnet und eingegeben werden.
Berechnen Sie die Anpassung des Versatzabstands bei
selbstangetriebenen Spritzen oder Streuern mittels GNSS-
Geräteversatzberechnung.
Bei einem gezogenen Gerät wird der Anpassungswert über die
Geräteversatz-Anpassungsberechnung ermittelt.
HINWEIS: Wenn bei Verwendung von Servo-/Autolenkung
in der Bildschirmkartierung Überlappungen und
Lücken zu erkennen sind, müssen unter Umständen
Anpassungen an den Einstellungen für Servo-/
Autolenkung vorgenommen werden.
Berechnung des GNSS-Geräteversatzes
So berechnen Sie eine GNSS-Versatzanpassung mit identischer Richtlinie:
1. Zeichnen Sie eine gerade AB-Linie.
2. Fahren Sie der Spur
bei aktivierter Servo-/Autolenkung mindestens 30 m nach und markieren Sie Stellen an der
Anhängekupplung oder neben der Maschine mit Flaggen.
3. Kehren Sie um und aktivieren Sie in Spur
Anhängekupplung oder neben der Maschine, oder halten Sie an, wenn Sie sich auf der A-B Leitlinie neben den auf Spur
gesetzten Flaggen befinden.
4. Messen Sie den Abstand
5. Teilen Sie den gemessenen Abstand
6. Ändern Sie den Versatzabstand je nachdem, wo im Anwendungsbereich die Überlappung auftritt und wie die aktuelle Einstellung für
die Geräteversatzrichtung lautet.
Überlappung des
Anwendungsbereichs
Rechts von Spur
Links von Spur
Abbildung 6-25: GNSS-Versatzabstand
48
www.teejet.com
die Servo-/Autolenkung für die gleiche A-B Leitlinie. Markieren Sie Stellen an der
zwischen den Flaggen von Spur
durch zwei. Dieser Unterschied ist der Geräteversatz.
Versatzrichtung = links
Abstandsversatzwert erhöhen
Abstandsversatzwert verringern
Abbildung 6-24: Seitlicher Abstand Geräteversatz
und Spur
.

Aktuelle Versatzeinstellungen

Versatzrichtung = rechts
Abstandsversatzwert verringern
Abstandsversatzwert erhöhen
Versatzrichtung = rechts
Versatzabstand = 0 m
Abstandsversatzwert erhöhen
Geräteversatzrichtung nach links ändern
und den Abstandsversatzwert erhöhen
