Feldansicht - TeeJet Matrix PRO GS series Benutzeranleitung

Feldansicht

In der Feldansicht wird ein computergeneriertes Bild der Fahrzeugposition und der zu behandelnden Fläche aus der
Vogelperspektive erstellt. Über die Optionsschaltflächen auf der rechten Seite des Bildschirms kann auf sämtliche Einrichtungs-
und Navigationsoptionen sowie auf den Modus „Ausschnitt ändern" zugegriffen werden.
So rufen Sie die Feldansicht auf:
1. Drücken Sie auf die Registerkarte SPURFÜHRUNG IN FELDANSICHT

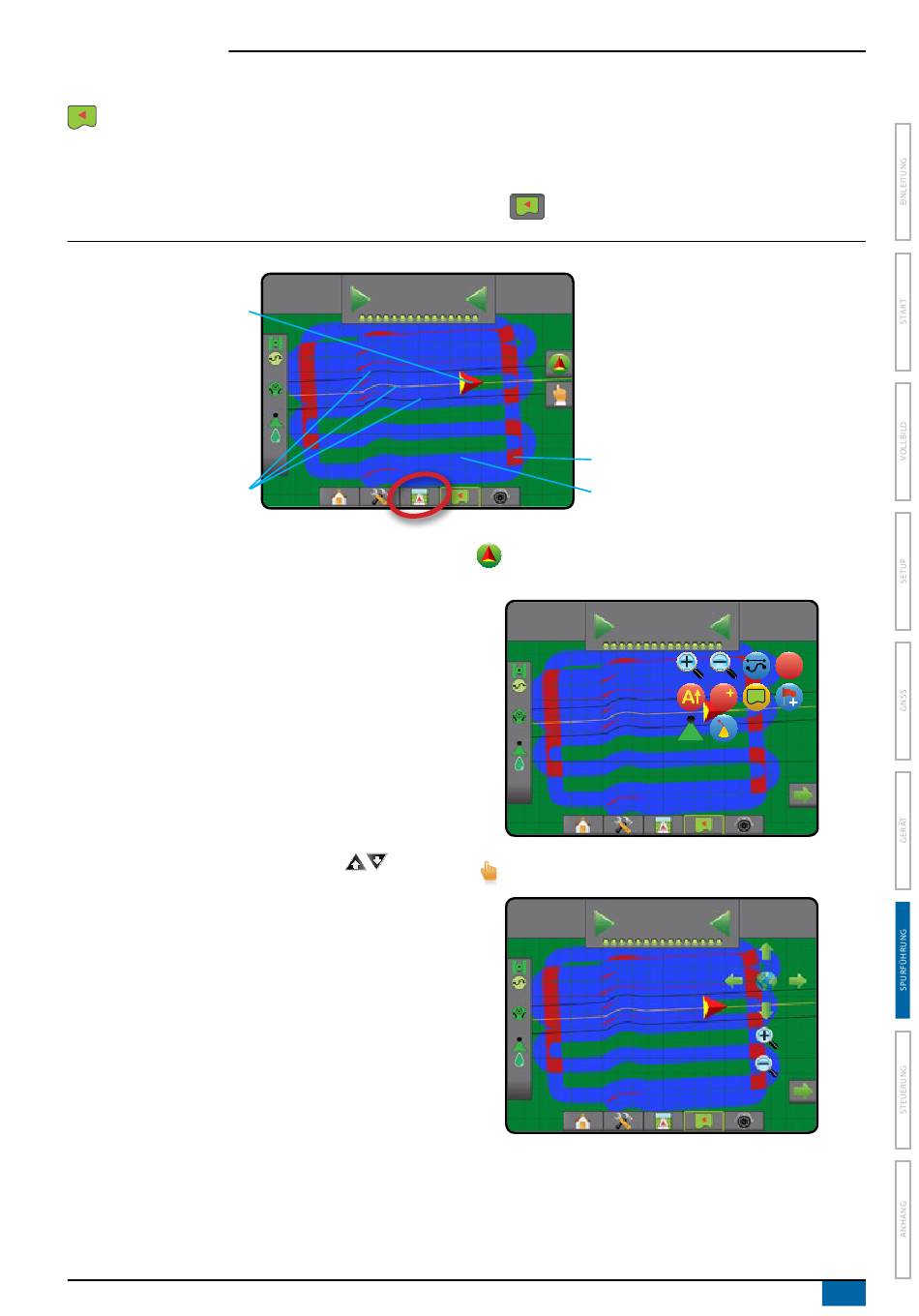

Abbildung 7-7: Feldansicht
Fahrzeugdarstellung
Statusleiste
Navigationsrichtlinien
Spurführung per Bildschirm
• Richtlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Schwarz – Grenzlinie
• Punkte – Markierungen für festgelegte Punkte
◄Roter Punkt – Zum Punkt zurückkehren
◄Blauer Punkt – Markiere A
◄Grüner Punkt – Markiere B
• Behandelte Fläche – zeigt behandelte Fläche und Überlappung
◄Blau – Einfachbehandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
