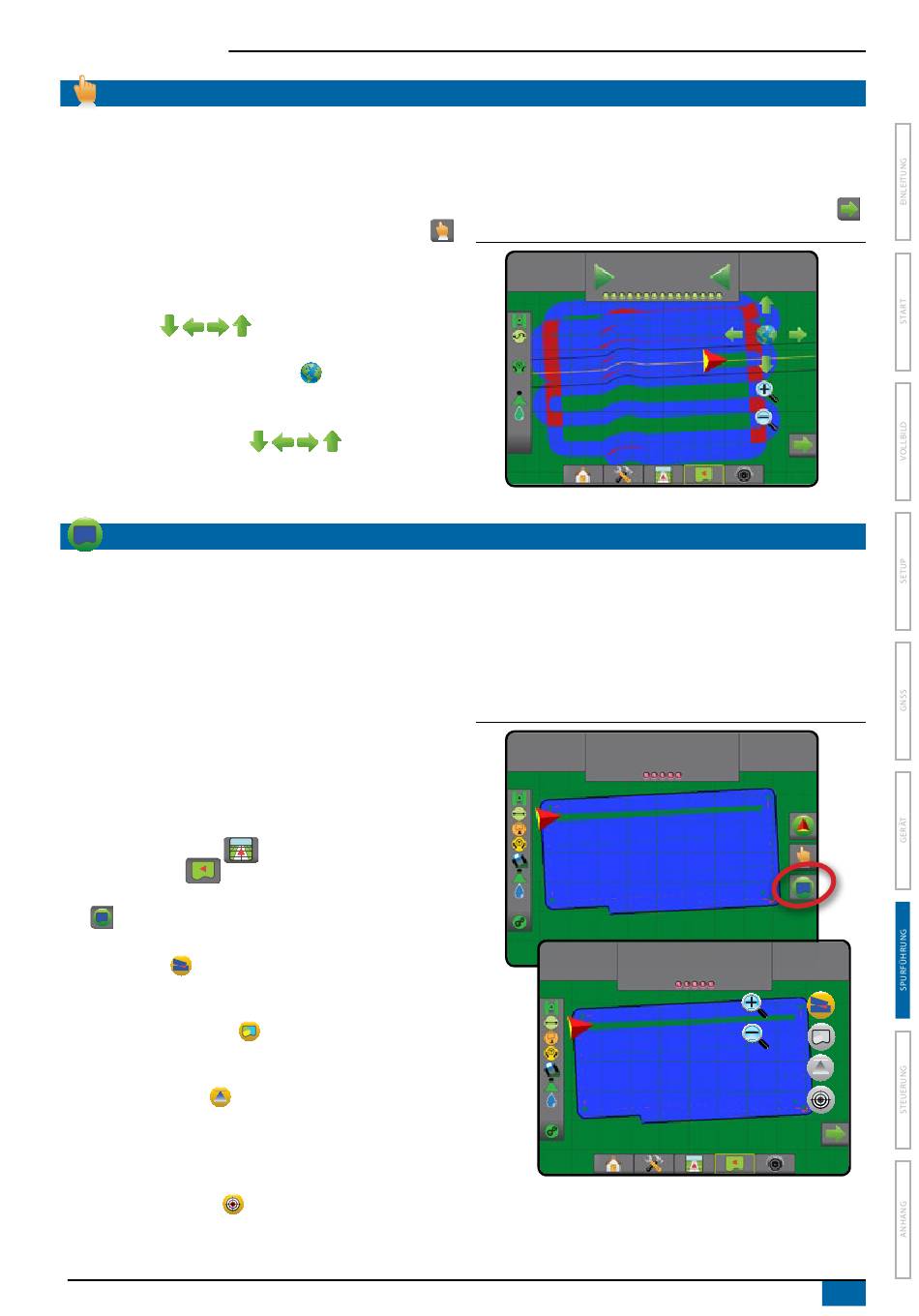

MODUS „AUSSCHNITT ÄNDERN"
In der Spurführung „Feldansicht" ermöglicht der Modus „Ausschnitt ändern" die gewünschte manuelle Positionierung des Bildschirms.
Die dezentrierte Position auf dem Bildschirm wird so lange beibehalten, bis das Welt-Symbol gedrückt wird.
Um den Modus „Ausschnitt ändern" einzugeben und den
Ausschnitt zu ändern:
1. Drücken Sie auf die Schaltfläche BILDSCHIRMOPTIONEN
2. Drücken Sie:
►UND ZIEHEN SIE DEN BILDSCHIRM in die entsprechende
Richtung, um die Anzeige auf dem Bildschirm zu bewegen.
►PFEILE,
verschieben (nach unten, links, rechts, oben).
►das Symbol GLOBAL-ANSICHT,
dem Bildschirm zu zentrieren und die Bildschirmansicht so
groß wie möglich zu machen.
HINWEIS: Halten Sie PFEILE
Einstellungen schnell zu ändern.
KARTIERUNG DER BEHANDLUNGSFLÄCHE
Die GNSS-basierte Kartierung der Behandlungsfläche ist in jedem Spurführungsmodus in der Fahrzeugansicht oder in der Feldansicht
verfügbar, wenn die Mengensteuerung eines Drittanbieters entsperrt ist und das System eine Mengensteuerung aufweist. Die Kartierung
kann aufzeichnen, welche Fläche durch das Gerät abgedeckt wurde (Abdeckung) oder wie viel Produkt wo ausgebracht wurde (Applikation),
und kann eine Einfachausbringung oder eine variable Produktausbringung anweisen (Voreingestellte Sollmenge bzw. Verordnung).
HINWEIS: Bestimmen oder verifizieren Sie die Produkt-
kartierungsoptionen unter Konfiguration- > Produkt,
bevor Sie die Kartierungsfunktion verwenden. Siehe
„Produkt" im Kapitel zur Systemeinrichtung.
HINWEIS: Weitere Informationen erhalten Sie im Kapitel
„Mengensteuerung" in diesem Handbuch.
Zugang zur Kartierung der Behandlungsfläche:
1. Drücken Sie die Schaltfläche SPURFÜHRUNG IN
FAHRZEUGANSICHT
FELDANSICHT unten auf dem Bildschirm.
2. Drücken Sie die Registerkarte KARTIERUNGSOPTIONEN
, um die Kartierungsoptionen anzuzeigen.
3. Wählen Sie eine oder mehr aus:
►Kartierung – zeigt die vom Gerät abgedeckten
Flächen an, unabhängig von der tatsächlichen Anwendung
des Produkts
►Verordnungsübersicht
die der Mengensteuerung Informationen für die
Produktanwendung übermittelt
►Applikationskarte – zeigt die Menge des angewen-
deten Produkts und die damit behandelte Fläche; Farben
kennzeichnen den Anwendungsgrad im Verhältnis zur
Voreinstellung oder zu automatisch festgelegten Maximal-
und Minimalwerten
►Zielausbringmenge
an, die die Mengensteuerung an jedem Standort zu
erreichen versucht
Matrix® Pro 570GS ● Matrix® Pro 840GS
um die Ansicht entsprechend zu
um das Fahrzeug auf
gedrückt, um die
oder SPURFÜHRUNG IN
– Vorinstallierte Übersichtskarte,
– zeigt die Ausbringmenge
Modus „Ausschnitt ändern" schließen:
1. Drücken Sie auf die Schaltfläche OPTIONEN SCHLIESSEN
.
Abbildung 7-33: Modus „Ausschnitt ändern"
-13
HINWEIS: Applikationskarte und Zielausbringmenge können nicht
gleichzeitig ausgewählt werden.
Abbildung 7-34: Kartierung
27.00
Mark A
ha
27.00
ha
7.2
0.0
km/h
10.0
km/h
10.0
Mark A
km/h
