Matrix® Pro 570GS ● Matrix® Pro 840GS
RealView-Spurführung
Bei „Spurführung mit RealView" zeigt der Bildschirm ein Kamerabild statt eines computergenerierten Bildes an. Über die
Optionsschaltflächen auf der rechten Seite dieses Bildschirms kann auf sämtliche Setup- und Navigationsoptionen zugegriffen
werden. Gehen Sie zur Anpassung des Kamerabildes [gespiegelt, auf dem Kopf] zu Setup-> Konfiguration-> Video.
►Einzelne Kamera – eine einzelne Kamera ist direkt mit der Bedieneinheit verbunden
►Videoauswahlmodul – wenn auf dem System ein Videoauswahlmodul (VSM) installiert ist, stehen zwei (2) Video-Optionen
zur Verfügung:
• Ein Kamerabild – von bis zu acht Kameraeingängen kann einer ausgewählt werden, um die Ansicht des Kamerabilds zu ändern.
• Geteilte Bildschirmansicht – einer von zwei aus jeweils vier Kamerabildern bestehenden Bildsätzen (A/B/C/D oder E/F/G/H)
kann ausgewählt werden, um vier einzelne Kamerabilder auf dem Bildschirm anzuzeigen.
So rufen Sie den RealView-Bildschirm auf:
1. Drücken Sie auf die Registerkarte REALVIEW-SPURFÜHRUNG

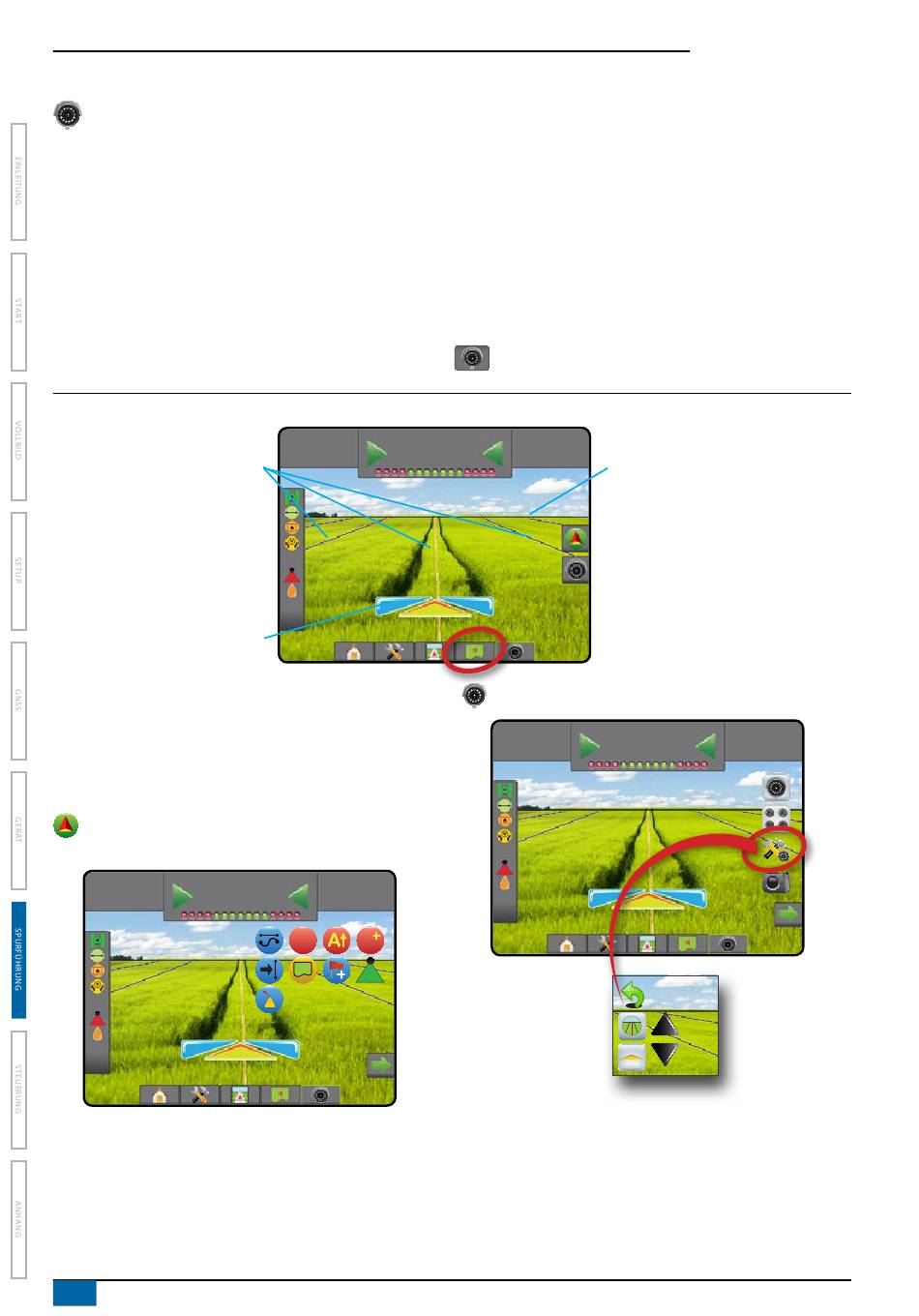

Abbildung 7-8: RealView-Spurführung
Navigationsrichtlinien
Statusleiste
Lenkwinkel
Spurführung per Bildschirm
• Richtlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Horizontale schwarze Linie – anpassbarer Horizont
Registerkarte „Navigations- und
Spurführungsoptionen"
10.0
0.0
km/h
64
www.teejet.com
Spurführungsleiste
27.00
0.0
ha
27.00
ha
A
A
.
10.0
km/h
Horizont
Registerkarte „Navigations- und Spurführungsoptionen"
Registerkarte „RealView-Optionen"
Registerkarte „RealView-Optionen" (mit VSM)
10.0
0.0
km/h
27.00
ha
