Düsenauswahl/aktuelle Düse
Informationen zur Festlegung der Düsenvoreinstellungen und der
aktuellen Düse finden Sie in diesem Kapitel unter „Düsenauswahl".

Drucksensor Eingabe-/ Ausgabemodul

Wenn ein Drucksensor-Schnittstellenkit installiert ist, können die
Drucksensoroptionen zur Eingabe der maximalen Druckstufe des
Sensorherstellers und zur Festlegung der benutzerdefinierten
Alarme für Hoch- und Niedrigdruck verwendet werden.
HINWEIS: Weitere Informationen erhalten Sie unter „Sensoren"
im Einrichtungskapitel in diesem Handbuch.

Betrieb

Statusleiste

Der Tröpfchen-/Druckstatus zeigt Informationen zum aktuellen
Status der Tröpfchengröße und des Systemdrucks.
1. Drücken Sie auf das Symbol TRÖPFCHEN-/DRUCKSTATUS
.
2. Drücken Sie an einer beliebigen Stelle auf den Bildschirm, um
zur Spurführungsmaske zurückzukehren.

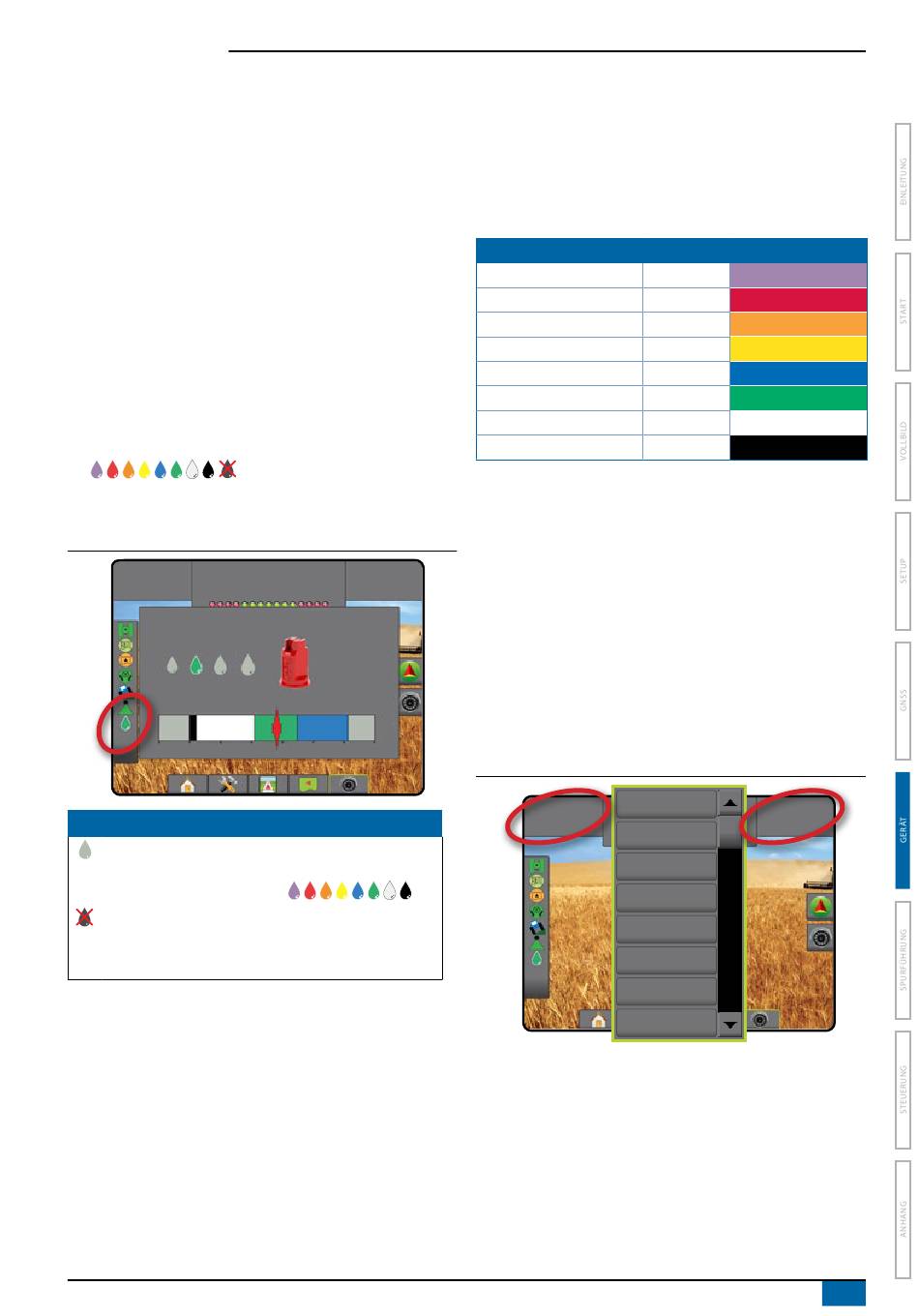

Abbildung 6-34: Tröpfchen-/Druckstatus
Mark A
VC
AIXR TeeJet®
Very coarse
0 1 2
Tröpfchen-/Druckstatus
Farbig = aktiviert. Die Tröpfchenfarbe steht direkt mit
der aktuellen Tröpfchengröße in Zusammenhang.
Mögliche Farboptionen (u. a.):
Durchgestrichen = deaktiviert
Kein Symbol = kein Drucksensor-Schnittstellenkit auf
dem System installiert
Matrix® Pro 570GS ● Matrix® Pro 840GS
3.5
bar
AIXR11004
3.5
bar
3 4 5 6 bar
Tröpfchengrößentabelle
Beachten Sie bei der Auswahl der Spritzdüse aus einer der acht
nach Tröpfchengröße aufgeteilten Kategorien, dass eine Düse je
nach Druck unterschiedlichen Tröpfchengröße-Klassifizierungen
entsprechen kann. Eine Düse, die bei geringem Druck mittelgroße
Tröpfchen produziert, erzeugt bei höherem Druck unter
Umständen feine Tröpfchen.
Kategorie Symbol
Extrem Fein
Sehr Fein
Fein
Mittel
Grob
Sehr Grob
Extrem Grob
Ultra Grob
Spurführungsleiste
Die Spurführungsleiste zeigt Ihnen auswählbare Informationen an,
wie den aktuellen Systemdruck und die aktuelle Tröpfchengröße.
1. Drücken Sie auf das Feld AUSWÄHLBARE
INFORMATIONEN.
2. Hier wählen Sie:
►Systemdruck – zeigt den aktuellen Systemdruck an
►Tröpfchengröße – zeigt die aktuelle Tröpfchengröße der
Düse an
3. Drücken Sie außerhalb des Auswahlfelds auf den Bildschirm,
um zur Spurführungsmaske zurückzukehren.
Abbildung 6-35: Auswählbare Informationen in der
Spurführungsleiste
Speed
Markiere A
VC
Heading
Total applied area
Application time
Swath number
System pressure
Droplet size
Farbcode
XF Violett
VF Rot
F Orange
M Gelb
C Blau
VC Grün
XC Weiß
UC Schwarz
3.5
bar
Time
