ANHANG A – SYSTEMKONFIGURATIONEN
In den folgenden Übersichten sind die häufigsten Konfigurationsmöglichkeiten für Matrix Pro GS dargestellt. Da eine Vielzahl
unterschiedlicher Konfigurationen möglich ist, sollte die Übersicht nur zur Orientierung genutzt werden.

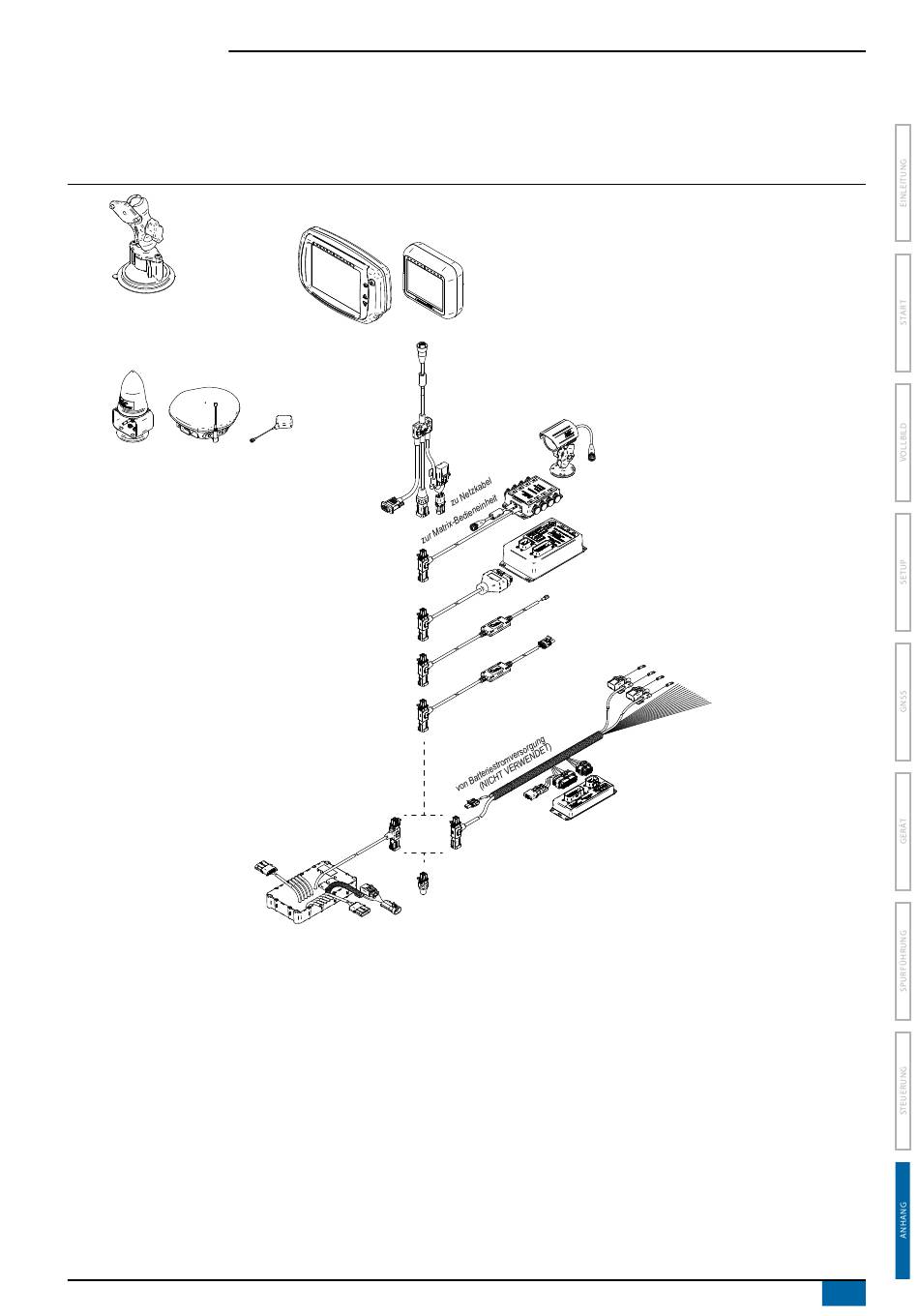

Abbildung A-1: Matrix Pro GS mit FieldPilot-Lenkautomatiksystem
RAM-Montagesatz mit Saughalterung
90-02349 (Matrix 570)
90-02700 (Matrix 840)
RXA-30 GPS-Antenne
GPS-GLONASS-Antenne
RX510 GPS-Empfänger/RX610 GPS-Empfänger
zu Teilbreitenschaltungsventilen
78-08086 – Modul für
Teilbreitenschaltfunktion
(SFM, Switch Function Module)
Matrix® Pro 570GS ● Matrix® Pro 840GS
Matrix Pro 840GS
Matrix Pro 570GS
45-05626
Strom-/CAN-/Datenkabel
(in den FieldPilot-, UniPilot- und
BoomPilot-Kits enthalten)
zu RS-232
ODER
zu Netzkabel
zu Teilbreitenschaltungsventilen
TeeJet CAN Optionen
RealView-Kamera
Video-Auswahlmodul
FieldPilot Automatische Lenkung
Umkehrmodel
Tröpfchengrößenmonitor (DMS, Droplet Size
Monitor) – Druckanschlussstelle
zu Status-
78-05098 – Modul für Teilbreitensch. (SDM)
schalter
Abschlussschaltung
zu Batterie
zu Teilbreitenschaltungsventilen
45-05897 – SDM 15 Kabelbaum für
Teilbreitenschaltung
98-05273-DE R6
85
