Aktives Fahrzeug; Neigungskorrektur; Feldebene Nicht Verfügbar; Neigungskorrektur Nicht Verfügbar - TeeJet Matrix PRO GS series Benutzeranleitung

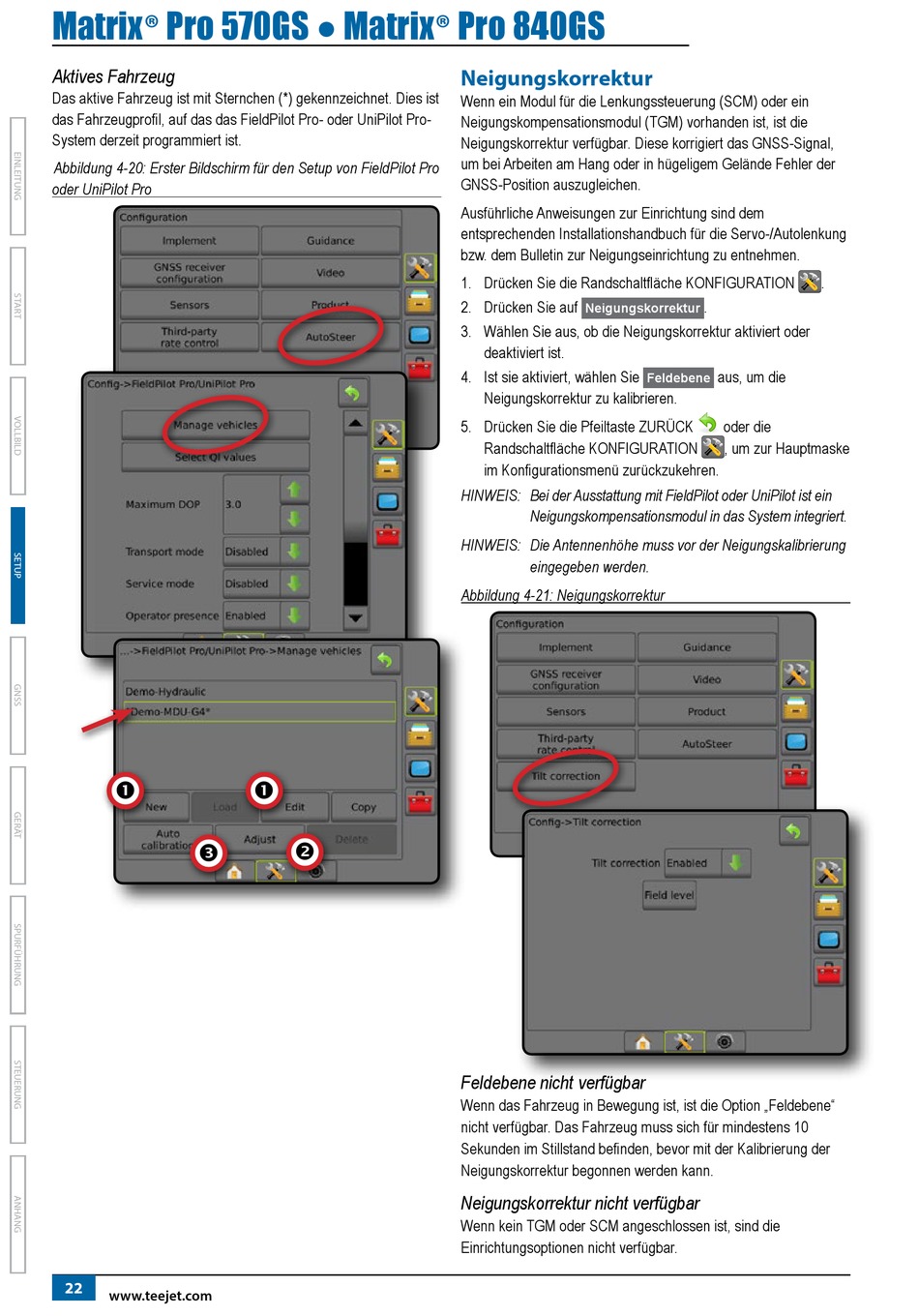

Matrix® Pro 570GS ● Matrix® Pro 840GS

Aktives Fahrzeug

Das aktive Fahrzeug ist mit Sternchen (*) gekennzeichnet. Dies ist
das Fahrzeugprofil, auf das das FieldPilot Pro- oder UniPilot Pro-
System derzeit programmiert ist.
Abbildung 4-20: Erster Bildschirm für den Setup von FieldPilot Pro
oder UniPilot Pro


22
www.teejet.com



Neigungskorrektur

Wenn ein Modul für die Lenkungssteuerung (SCM) oder ein
Neigungskompensationsmodul (TGM) vorhanden ist, ist die
Neigungskorrektur verfügbar. Diese korrigiert das GNSS-Signal,
um bei Arbeiten am Hang oder in hügeligem Gelände Fehler der
GNSS-Position auszugleichen.
Ausführliche Anweisungen zur Einrichtung sind dem
entsprechenden Installationshandbuch für die Servo-/Autolenkung
bzw. dem Bulletin zur Neigungseinrichtung zu entnehmen.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
Neigungskorrektur
3. Wählen Sie aus, ob die Neigungskorrektur aktiviert oder
deaktiviert ist.
4. Ist sie aktiviert, wählen Sie
Neigungskorrektur zu kalibrieren.
5. Drücken Sie die Pfeiltaste ZURÜCK
Randschaltfläche KONFIGURATION
im Konfigurationsmenü zurückzukehren.
HINWEIS: Bei der Ausstattung mit FieldPilot oder UniPilot ist ein
Neigungskompensationsmodul in das System integriert.
HINWEIS: Die Antennenhöhe muss vor der Neigungskalibrierung
eingegeben werden.
Abbildung 4-21: Neigungskorrektur
Feldebene nicht verfügbar
Wenn das Fahrzeug in Bewegung ist, ist die Option „Feldebene"
nicht verfügbar. Das Fahrzeug muss sich für mindestens 10
Sekunden im Stillstand befinden, bevor mit der Kalibrierung der
Neigungskorrektur begonnen werden kann.
Neigungskorrektur nicht verfügbar
Wenn kein TGM oder SCM angeschlossen ist, sind die
Einrichtungsoptionen nicht verfügbar.
.
aus, um die
Feldebene
oder die
, um zur Hauptmaske
.
