Matrix® Pro 570GS ● Matrix® Pro 840GS

Fahrzeugansicht

Die Fahrzeugansicht erstellt ein computergeneriertes Bild mit dem auf der zu behandelnden Fläche positionierten Fahrzeug.
Über die Optionsschaltflächen auf der rechten Seite des Bildschirms kann auf sämtliche Einrichtungs- und Navigationsoptionen
zugegriffen werden.
So rufen Sie die Fahrzeugansicht auf:
1. Drücken Sie auf die Registerkarte SPURFÜHRUNG IN FAHRZEUGANSICHT

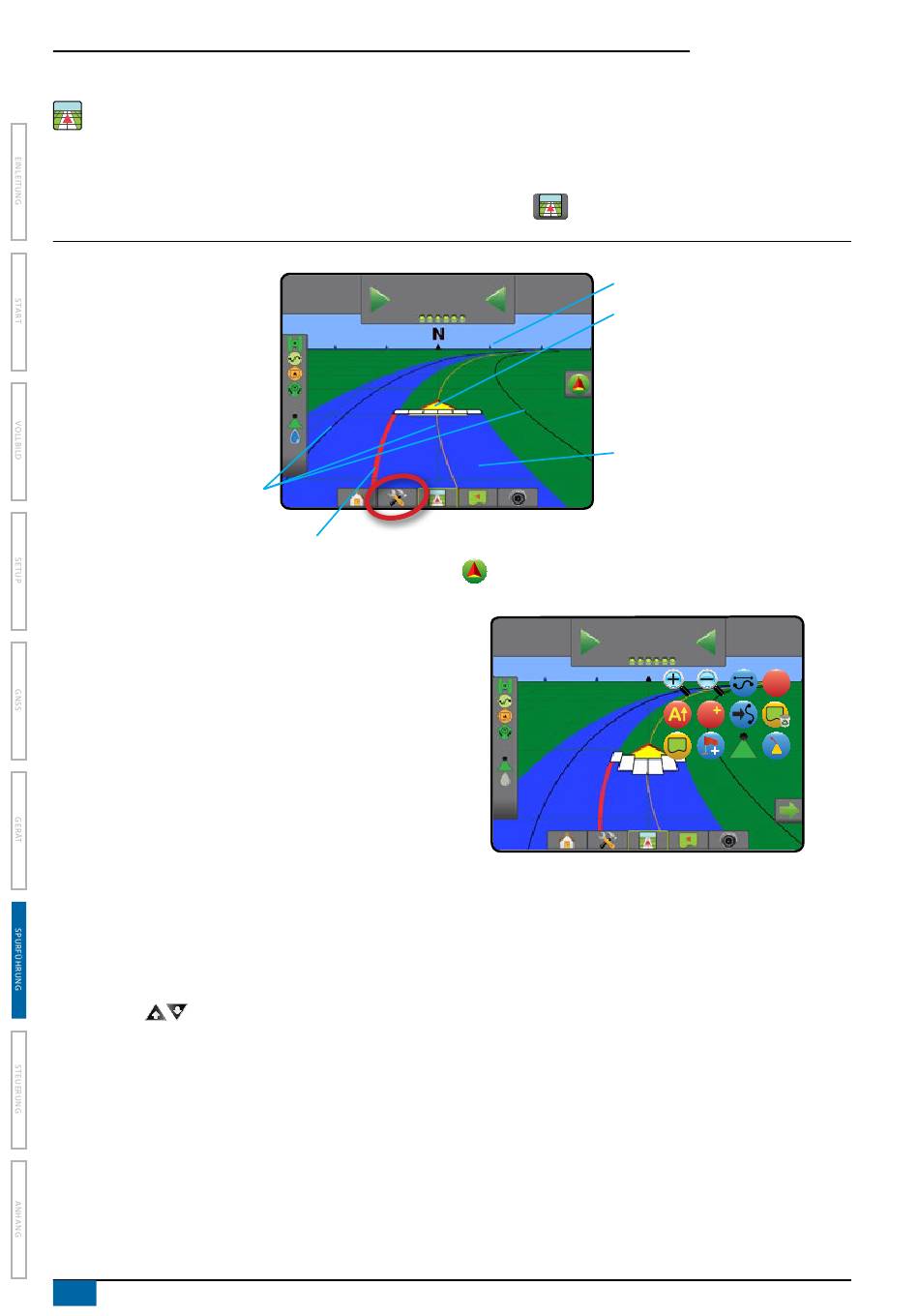

Abbildung 7-6: Fahrzeugansicht
Statusleiste
Navigationsrichtlinien
Überlappung Behandelte Fläche
Spurführung per Bildschirm
• Richtlinien
◄Orange – aktive Leitlinie
◄Schwarz (mehrfach) – benachbarte Leitlinien
◄Schwarz – Grenzlinie
• Punkte – Markierungen für festgelegte Punkte
◄Roter Punkt – Zum Punkt zurückkehren
◄Blauer Punkt – Markiere A
◄Grüner Punkt – Markiere B
• Horizontkompass – am Horizont kann eine allgemeine
Informationszeile angezeigt werden (beim Einzoomen)
• Behandelte Fläche – zeigt behandelte Fläche und Überlappung:
◄Blau – Einfachbehandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
• Teilbreiten
◄Leere Kästchen – inaktive Teilbreiten
◄Weiße Kästchen – aktive Teilbreiten

Tastenhilfe Matrix Pro 840GS Bedieneinheit

• Ein-/Auszoomen und Perspektive – mithilfe der Auf-/
Ab-Tasten
lässt sich die Fahrzeugansicht bzw.
Perspektive des Horizonts von der Fahrzeugansicht zur
Vogelperspektive umstellen.
62
www.teejet.com
Spurführungsleiste
0.0
27.00
ha
.
Horizontkompass
10.0
km/h
Fahrzeug mit Echtzeitdarstellung
der aktiven Teilbreiten
Registerkarte „Navigations- und Spurführungsoptionen"
Behandelte Fläche
Registerkarte „Navigations- und
Spurführungsoptionen"
10.0
0.0
km/h
27.00
ha
A
A
