OPTIONEN FÜR SPURFÜHRUNGSMASKEN
Wenn eine Drittanbieter-Mengensteuerung in das System integriert ist, sind auf den Bildschirmen Fahrzeugansicht und Spurführung in
Feldansicht zusätzliche Optionen zur Mengensteuerung und Kartierung verfügbar.
Spurführung per Bildschirm
Zusätzlich zu den Standardoptionen der Spurführung werden
durch eine Drittanbieter-Mengensteuerung die folgenden
Informationen verfügbar gemacht:
• Richtlinien
◄Schwarz/Weiß – Verordnungsübersicht der
Grenzlinienzone
• Behandelte Fläche – zeigt behandelte Fläche und
Überlappung:
◄ Vom Benutzer gewählt – Applikationskarte und
Zielausbringmenge zeigen behandelte Flächen mit
farbigen Balken an, die jeweils der ausgewählten
Farbskala und der Kartenauswahl entsprechen.
Spurführungsleiste
Zusätzlich zu den Standardoptionen der Spurführungsleiste
werden durch eine Drittanbieter-Mengensteuerung die folgenden
Informationen verfügbar gemacht:
►Tatsächliche Ausbringmenge – zeigt die aktuelle
Ausbringmenge an
►Zielanwendungsrate – zeigt die vorgegebene
Ausbringmenge an

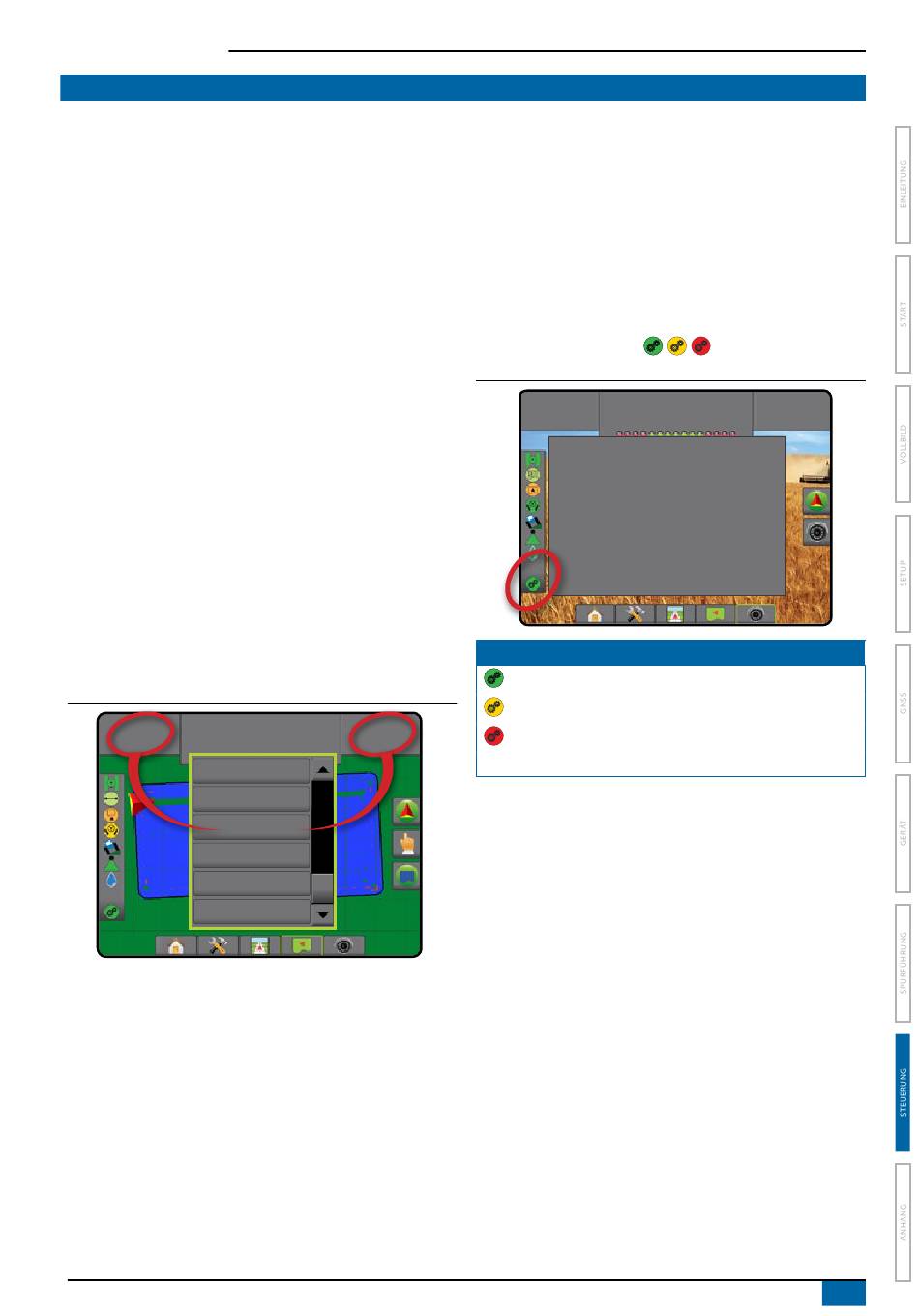

Abbildung 8-4: Auswählbare Informationen in der
Spurführungsleiste
Mark A
27.00
ha
Swath number
System pressure
Droplet size
Actual
application rate
Target
application rate
Matrix® Pro 570GS ● Matrix® Pro 840GS
10.0
km/h
Time

Statusleiste

Zusätzlich zu den Standardoptionen der Statusleiste, stellt der
Produktstatus der Mengensteuerung Informationen über den
Status der Mengensteuerung zur Verfügung.
Wenn Sie auf eins der Symbole drücken, werden die
entsprechenden Informationen angezeigt.
1. Drücken Sie auf das Symbol für den PRODUKTSTATUS DER
MENGENSTEUERUNG
Abbildung 8-5: Produktstatus der Mengensteuerung
Mark A
27.00
ha
Rate control device status:
Last valid response: <1 second ago
Successful requests: 123,456
Unsuccessful requests: 789,012
Status Mengensteuerung
Grün = Normalbetrieb
Gelb = Systemwarnung (falsche Rate/falscher Druck etc.)
Rot = Systemfehler (falsche Rate/falscher Druck etc.)
Kein Symbol = keine Mengensteuerung installiert
Kartierung der Behandlungsfläche
GNSS-basierte Kartierung der Behandlungsfläche ist in jedem
Spurführungsmodus in der Fahrzeugansicht oder in der
Feldansicht verfügbar, wenn das System eine Mengensteuerung
aufweist. Die Kartierung kann aufzeichnen, welche Fläche
durch das Gerät abgedeckt wurde (Abdeckung) oder wie viel
Produkt wo ausgebracht wurde (Applikation), und kann eine
Einfachausbringung oder eine variable Produktausbringung
anweisen (Voreingestellte Sollmenge bzw. Verordnung).
HINWEIS: Bestimmen oder verifizieren Sie die
Produktkartierungsoptionen unter Konfiguration - >
Produkt, bevor Sie die Kartierungsfunktion verwenden.
.
10.0
km/h
81
98-05273-DE R6
