APPLIKATIONSGRENZE

Applikationsgrenzen legen Flächen fest, die unter Verwendung
von ABSC und BoomPilot behandelt bzw. nicht behandelt werden.
Grenzen lassen sich in sämtlichen Spurführungsmodi erstellen.
Sie können eine Außengrenze und bis zu fünf (5) Innengrenzen
auf einmal speichern.
Über Daten - > Auftragsdaten - > Verwalten oder mit Fieldware-Link
können Benutzer Aufträge kopieren und zur erneuten Nutzung von
Grenzen und Richtlinien für andere Behandlungen auf demselben
Schlag bearbeiten.
So legen Sie eine äußere Applikationsgrenze fest:
1. Fahren Sie zum gewünschten Ausgangspunkt an der
Außenlinie der zu behandelnden Fläche.
2. Drücken Sie auf die Registerkarte NAVIGATIONS-
UND SPURFÜHRUNGSOPTIONEN
Navigationsoptionen anzuzeigen.
3. Drücken Sie auf das Symbol GRENZE
Fahrzeug in Bewegung ist.
4. Fahren Sie die gesamte Außenlinie der zu behandelnden Fläche ab.
5. Abschließen der Grenze:
►Fahren Sie in die am Startpunkt markierte Spur ein. Die
Grenze wird automatisch geschlossen (die weiße Richtlinie
wird schwarz).
►Drücken Sie das Symbol für GRENZE ABSCHLIESSEN
Die Grenze zwischen der aktuellen Fahrzeugposition und
dem Startpunkt wird von einer geraden Linie geschlossen.
6. Drücken Sie:
►Speichern – um die Grenze zu speichern
►Löschen – um die Grenze zu löschen
HINWEIS: Das Symbol für GRENZE ABSCHLIESSEN
der Außen- oder Erstgrenze so lange ausgegraut, bis
eine Mindeststrecke (das Fünffache der Spurbreite)
zurückgelegt wurde.
Wenn bei der Kartierung einer Grenze eine oder mehrere
Teilbreiten eingeklappt und ausgeschaltet sind, muss diese
Teilbreitenkonfiguration bis zum Abschluss der Grenzumfahrung
beibehalten werden. Jegliche Änderungen, die nach dem
Beginn der Grenzkartierung an der Anzahl der eingeschalteten
Teilbreiten und damit an der Breite der Maschine vorgenommen
werden, führen dazu, dass die Anwendung die Grenze an der
Außenkante aller programmierten Teilbreiten kartiert. Dabei
handelt es sich nicht zwingend um die Teilbreiten, die während der
Grenzumfahrung (zeitweise) angeschaltet sind.
Wenn einige Teilbreiten bei der Kartierung einer Grenze
ausgeschaltet sind, muss BoomPilot in den manuellen Modus
gesetzt und die Haupt- und Teilbreitenschalter müssen für
alle bei der Grenzumfahrung verwendeten Teilbreiten auf EIN
gestellt werden. Sobald die Grenzumfahrung abgeschlossen ist,
können die Teilbreitenschalter auf AUS gestellt werden, während
der Hauptschalter eingeschaltet bleibt. BoomPilot kann wieder in
den automatischen Modus
Teilbreitenschaltung kann verwendet werden.
70
www.teejet.com
, um die
, während das
ist auf
geschaltet und die automatische
HINWEIS: Wird eine Grenze kartiert, wenn einige Teilbreiten
wie oben beschrieben eingeklappt sind, muss für
nachfolgende Spuren im Feld unter Umständen für die
Richtlinie über der korrekten Position das Symbol
für A+ VERSCHIEBUNG gewählt werden.

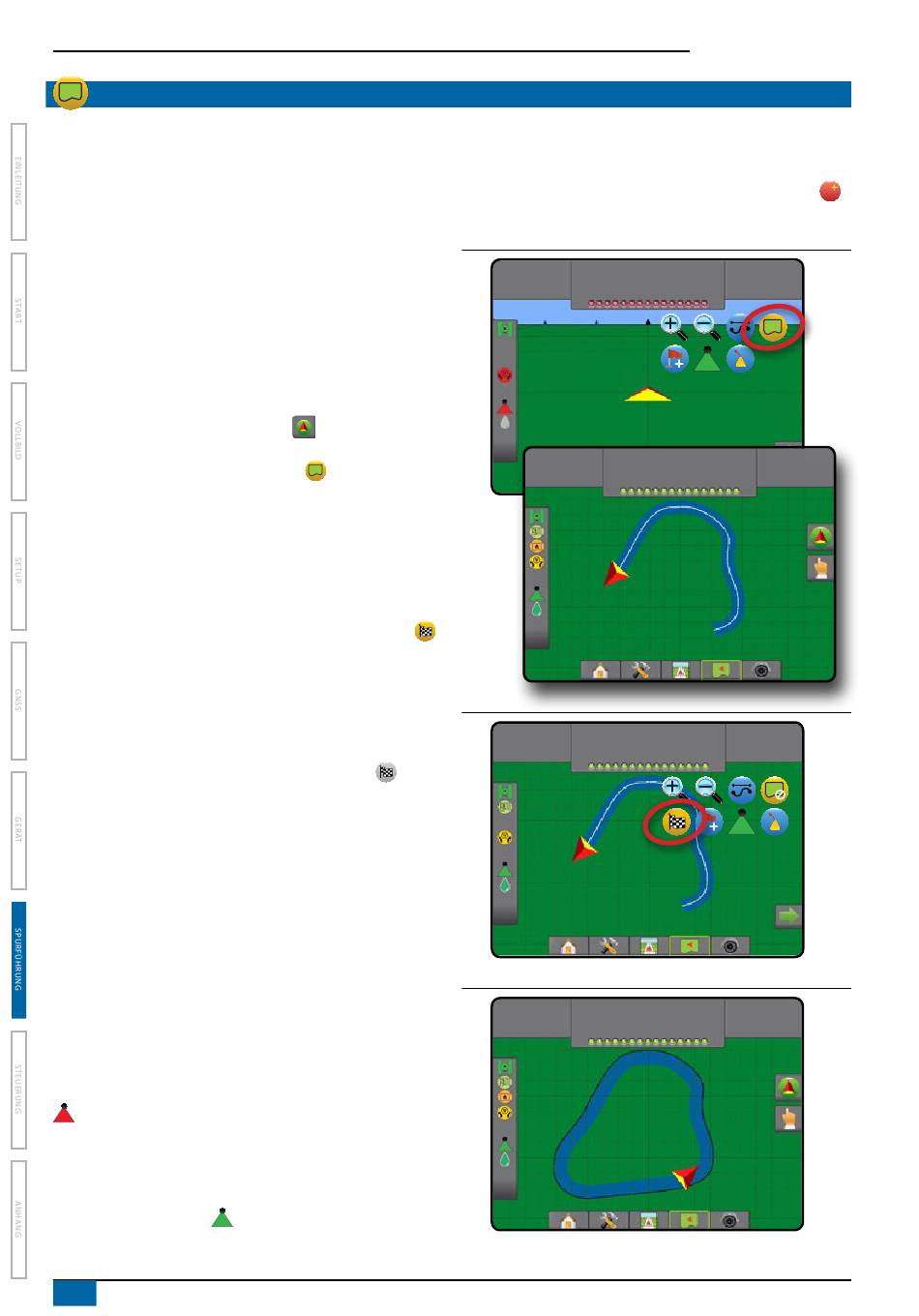

Abbildung 7-21: Noch nicht abgeschlossene Grenze
0.00
ha
2.32
ha
.
Abbildung 7-22: Grenze abschließen – Gerade Linie zum Startpunkt
2.32 Mark A
ha
Abbildung 7-23: Grenze abschließen – Fahren Sie zum Startpunkt
4.68 Mark A
ha
0.0
km/h
7.2
Mark A
km/h
7.2
km/h
7.2
km/h
A
