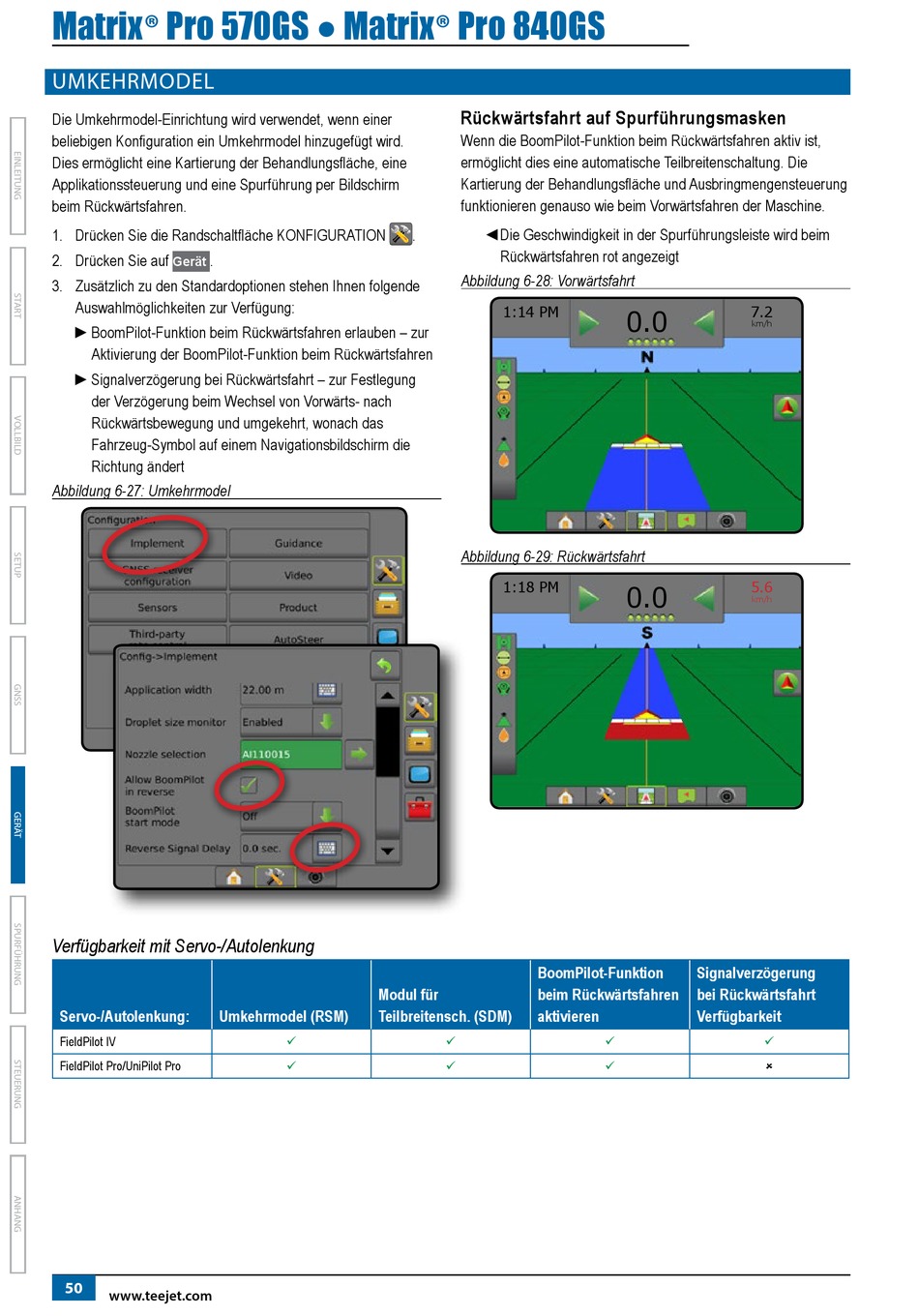

Umkehrmodel; Rückwärtsfahrt Auf Spurführungsmasken; Verfügbarkeit Mit Servo-/Autolenkung - TeeJet Matrix PRO GS series Benutzeranleitung

Matrix® Pro 570GS ● Matrix® Pro 840GS

UMKEHRMODEL

Die Umkehrmodel-Einrichtung wird verwendet, wenn einer
beliebigen Konfiguration ein Umkehrmodel hinzugefügt wird.
Dies ermöglicht eine Kartierung der Behandlungsfläche, eine
Applikationssteuerung und eine Spurführung per Bildschirm
beim Rückwärtsfahren.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf .
Gerät
3. Zusätzlich zu den Standardoptionen stehen Ihnen folgende
Auswahlmöglichkeiten zur Verfügung:
►BoomPilot-Funktion beim Rückwärtsfahren erlauben – zur
Aktivierung der BoomPilot-Funktion beim Rückwärtsfahren
►Signalverzögerung bei Rückwärtsfahrt – zur Festlegung
der Verzögerung beim Wechsel von Vorwärts- nach
Rückwärtsbewegung und umgekehrt, wonach das
Fahrzeug-Symbol auf einem Navigationsbildschirm die
Richtung ändert
Abbildung 6-27: Umkehrmodel
Verfügbarkeit mit Servo-/Autolenkung
Servo-/Autolenkung: Umkehrmodel (RSM)
FieldPilot IV
FieldPilot Pro/UniPilot Pro
50
www.teejet.com
.
Modul für
Teilbreitensch. (SDM)
 
 
Rückwärtsfahrt auf Spurführungsmasken
Wenn die BoomPilot-Funktion beim Rückwärtsfahren aktiv ist,
ermöglicht dies eine automatische Teilbreitenschaltung. Die
Kartierung der Behandlungsfläche und Ausbringmengensteuerung
funktionieren genauso wie beim Vorwärtsfahren der Maschine.
◄Die Geschwindigkeit in der Spurführungsleiste wird beim
Rückwärtsfahren rot angezeigt
Abbildung 6-28: Vorwärtsfahrt
1:14 PM
0.0
Abbildung 6-29: Rückwärtsfahrt
1:18 PM
0.0
BoomPilot-Funktion
beim Rückwärtsfahren
aktivieren


7.2
km/h
5.6
km/h
Signalverzögerung
bei Rückwärtsfahrt
Verfügbarkeit


