SPURFÜHRUNGSLEISTE
Die Spurführungsleiste zeigt Ihnen auswählbare Informationen, Navigationstätigkeiten und den Teilbreitenstatus an.
Navigation und Gestängestatus
GNSS-Status – zeigt „Kein GNSS" an, wenn GNSS nicht
verfügbar ist, oder „GNSS langsam", wenn GGA-Daten bei
weniger als 5 Hz per GNSS empfangen werden
Seitliche Abweichung – zeigt den Abstand von der gewünschten
Richtlinie an
Aktuelle Tätigkeit – zeigt verschiedene Tätigkeiten an: z. B. die
Markierung von Punkt A oder B, das Erreichen des Endes einer
Reihe, Wendeindikatoren und die Entfernung für die Rückkehr an
einen markierten Punkt
Teilbreitenstatus – für jede programmierte Teilbreite wird ein Punkt
angezeigt: ein grüner Punkt gibt an, dass die Teilbreite aktiv ist,
und ein roter Punkt steht für eine inaktive Teilbreite

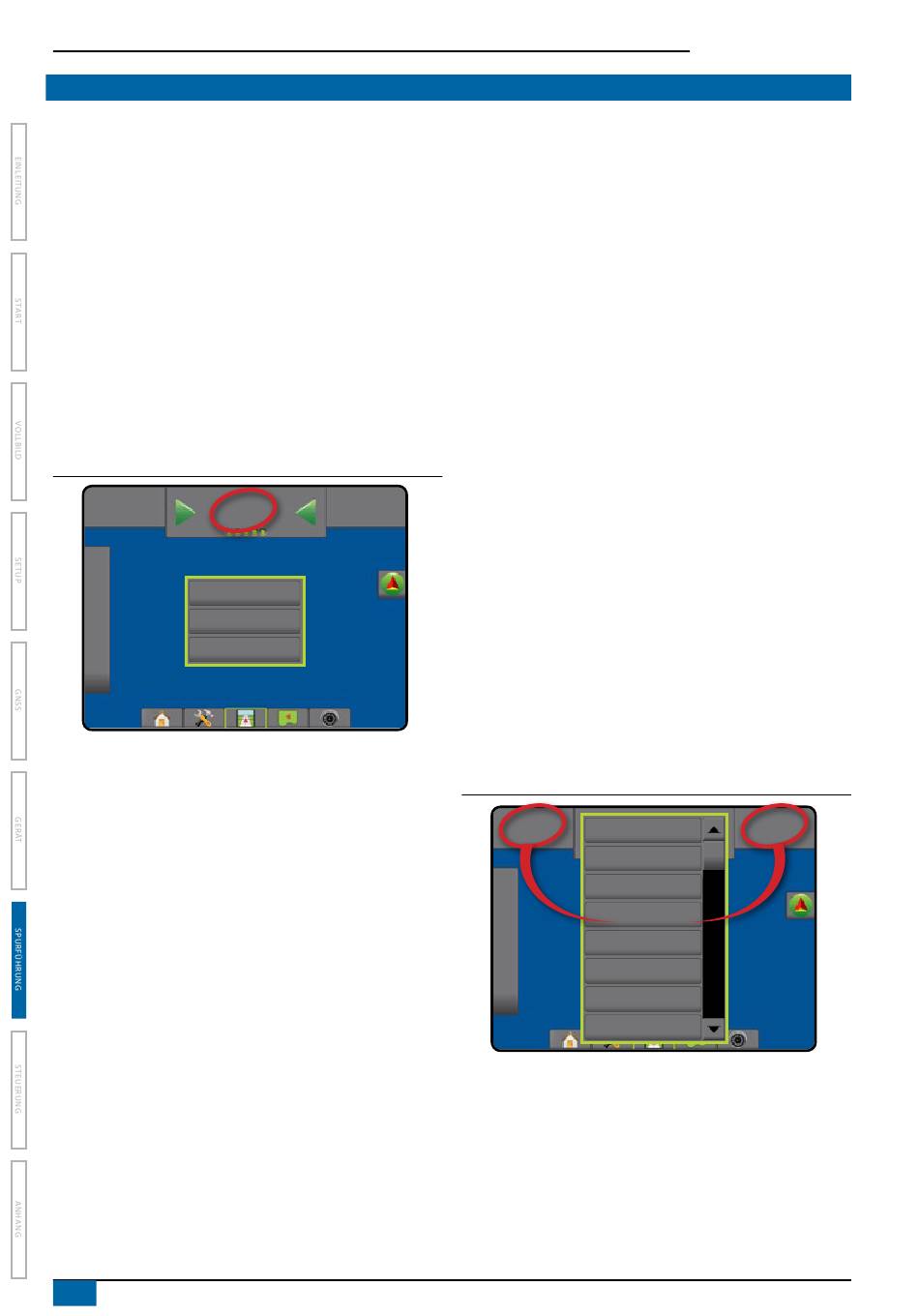

Abbildung 7-2: Navigation/Teilbreitenstatus
27.00 0.0
ha
Metres
Metres
Centimetres

Seitliche Abweichung

Der Abstand von der Richtlinie, der als Nullfehler
erkannt wird, kann unter Konfiguration-> Spurführung->
Spurführungsempfindlichkeit angepasst werden.
So ändern Sie das Anzeigeformat für den Abstand:
1. Drücken Sie in der Spurführungsleiste auf das Feld
„Navigation".
2. Wählen Sie das Messformat aus.
58
www.teejet.com
10.0
km/h
[1.5]
[1.5]
[15]
Auswählbare Informationen
Geschwindigkeit – zeigt die aktuelle Fahrtgeschwindigkeit an
Hinführung – zeigt die Fahrtroute an, ausgehend von einer Nord-
Süd-Grundlinie im Uhrzeigersinn. Norden = 0°, Osten = 90°,
Süden = 180°, Westen = 270°.
Behandelte Fläche gesamt – zeigt die Gesamtfläche an, die
mit dem Produkt behandelt wurde, einschließlich doppelt
abgedeckte Flächen
Applikationszeit – zeigt die Gesamtzeit der aktiven Applikation
während des aktuellen Auftrags an
Zeit – zeigt die aktuelle Zeit an, basierend auf der
ausgewählten Zeitzone
Spurnummer – zeigt die aktuelle Spurnummer in Bezug auf die
anfängliche AB-Leitlinie an, mit einer Orientierung von A nach
B. Die Nummer ist positiv, wenn das Fahrzeug sich rechts von
der AB-Grundlinie befindet, und negativ, wenn es sich links von
dieser befindet.
Systemdruck – zeigt den aktuellen Systemdruck an (nur verfügbar,
wenn im System ein Eingabe-/Ausgabemodul vorhanden ist)
Tröpfchengröße – zeigt die Tröpfchengröße der aktuellen Düse
an (nur verfügbar, wenn im System ein Eingabe-/Ausgabemodul
vorhanden ist)
Tatsächliche Ausbringmenge – zeigt die aktuelle Ausbringmenge an
(nur verfügbar, wenn im System eine Mengensteuerung vorhanden ist)
Zielanwendungsrate – zeigt die vorgegebene Ausbringmenge an
(nur verfügbar, wenn im System eine Mengensteuerung vorhanden ist)
Abbildung 7-3: Auswählbare Informationen
Markiere A
27.00
Speed
ha
Heading
Total applied area
Application time
Time
Swath number
System pressure
Droplet size
10.0
km/h
