KAPITEL 6 – GERÄTEEINSTELLUNGEN
Die Geräteeinstellungen werden zur Festlegung der verschiedenen Einstellungen im Zusammenhang mit dem geraden Modus, dem
Versatz-Modus und dem Streugerätmodus verwendet.
Die Einstellungen variieren, je nachdem, ob eine Teilbreitenschaltung verfügbar ist oder nicht: SmartCable, Modul für
Teilbreitenschaltung (SDM) oder Modul für Teilbreitenschaltfunktion (SFM).
GERÄTETYP
Unter Gerätetyp lässt sich die Art der Applikation auswählen,
die dem jeweiligen System am nächsten kommt.
● Im geraden Modus – die Teilbreiten haben keine Länge und
befinden sich auf einer Linie in einem bestimmten Abstand
zur Antenne
● Im Streugerät-Modus – eine virtuelle Linie wird konform
zu den Scheiben erstellt; der Applikationsabschnitt bzw.
die Abschnitte können dabei in der Länge variieren und
sich in unterschiedlichen Entfernungen zur Linie befinden
(die Verfügbarkeit richtet sich nach der spezifischen
Systemausstattung)
● Im Versatz-Modus – eine virtuelle Linie wird konform zu
Abschnitt 1 erstellt, von der der Applikationsabschnitt
bzw. die Abschnitte keine Länge haben und sich in
unterschiedlichen Entfernungen zur Linie befinden können
(die Verfügbarkeit richtet sich nach der spezifischen
Systemausstattung)

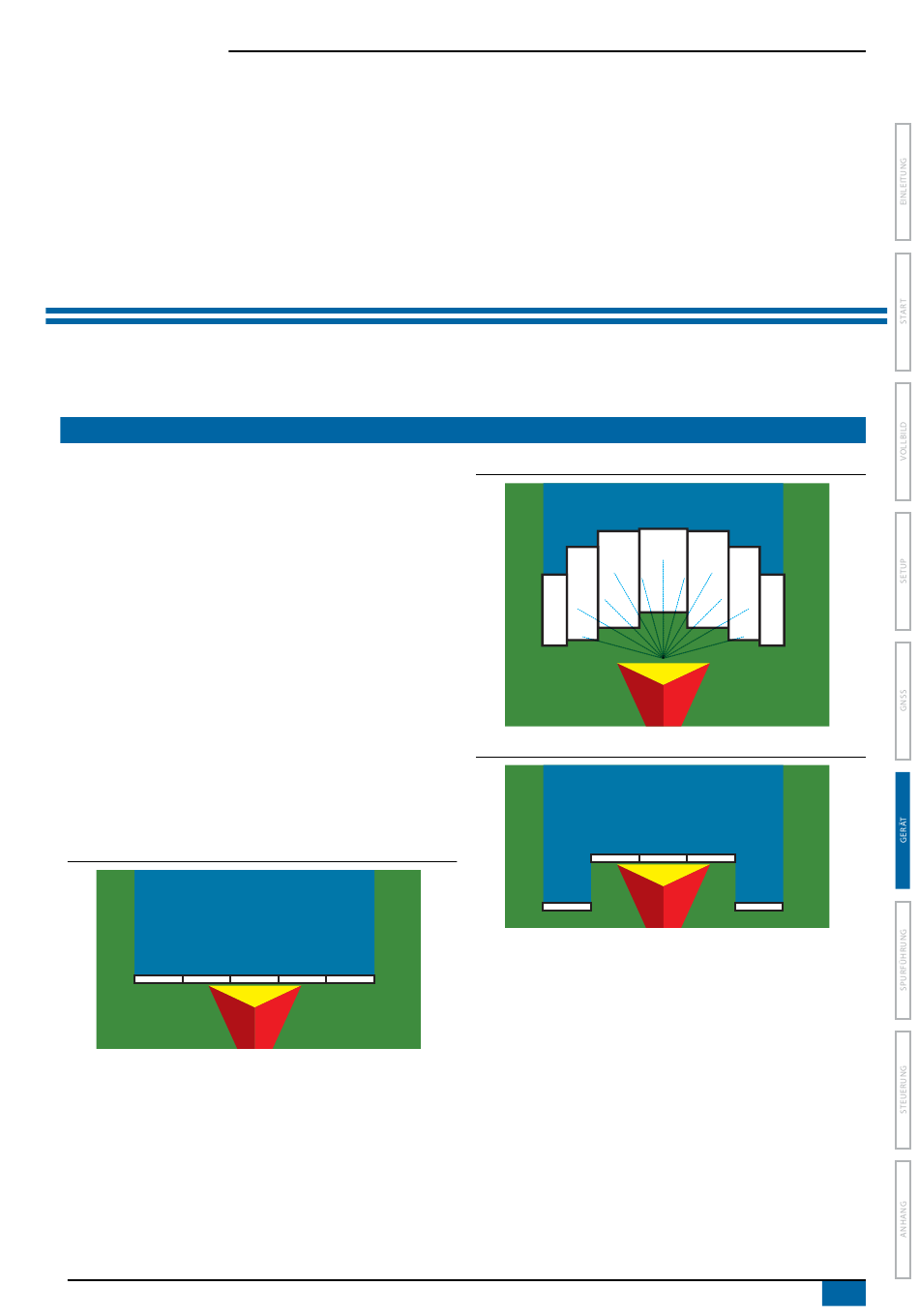

Abbildung 6-1: Gerätetyp – Gerade
5 4
Matrix® Pro 570GS ● Matrix® Pro 840GS
3 2 1
Abbildung 6-2: Gerätetyp – Streuer
5
6
7
Abbildung 6-3: Gerätetyp – Versetzt
4
5

Anzahl Teilbreiten

Teilbreiten sind in Vorwärtsrichtung der Maschine von links nach
rechts nummeriert.
4
3
2
1
3 2
1
