Zugang zur Kartierung der Behandlungsfläche:
1. Drücken Sie die Schaltfläche SPURFÜHRUNG IN
FAHRZEUGANSICHT
FELDANSICHT unten auf dem Bildschirm.
2. Drücken Sie die Registerkarte KARTIERUNGSOPTIONEN
, um die Kartierungsoptionen anzuzeigen.
3. Wählen Sie eine oder mehr aus:

►Kartierung

– zeigt die vom Gerät abgedeckten
Flächen an, unabhängig von der tatsächlichen Anwendung
des Produkts
►Verordnungsübersicht
die der Mengensteuerung Informationen für die
Produktanwendung übermittelt
►Applikationskarte – zeigt die Menge des angewendeten
Produkts und die damit behandelte Fläche; Farben
kennzeichnen den Anwendungsgrad im Verhältnis zur
Voreinstellung oder zu automatisch festgelegten Maximal-
und Minimalwerten
►Zielausbringmenge
an, die die Mengensteuerung an jedem Standort zu
erreichen versucht
HINWEIS: Applikationskarte und Zielausbringmenge können nicht
gleichzeitig ausgewählt werden.

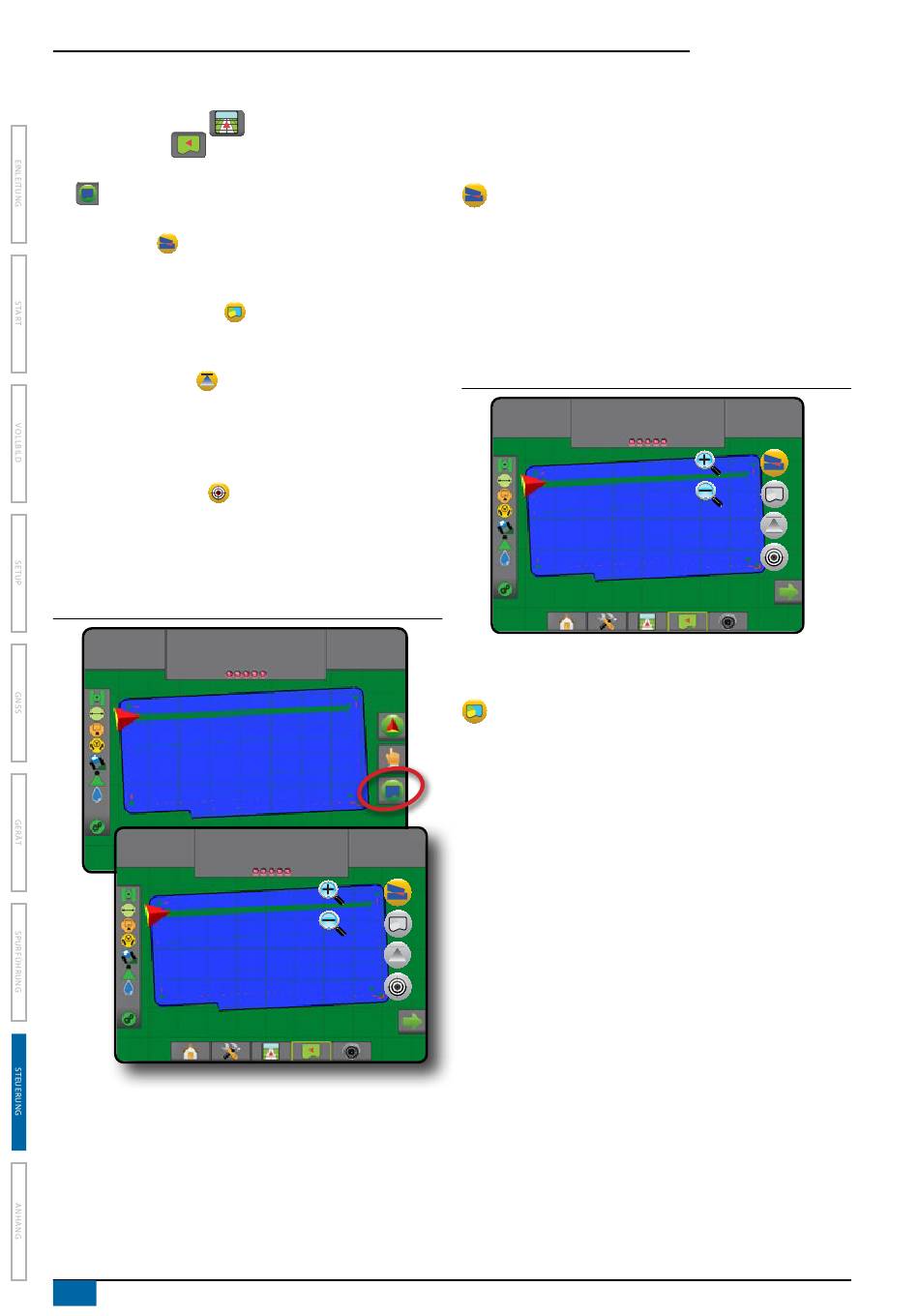

Abbildung 8-6: Kartierung
27.00 Mark A
ha
27.00
ha
Duplikation und Übertragung von Karten
Karten sind in den Auftragsdaten gespeichert. Über Daten - >
Auftragsdaten - > Verwalten können Sie Auftragsdaten mit den
enthaltenen Karten duplizieren oder in Fieldware-Link übertragen,
sodass die Karten geöffnet, angezeigt, bearbeitet, gedruckt oder
wieder zurück in die Bedieneinheit übertragen werden können.
Siehe „Auftragsdaten" im Kapitel zur Systemeinrichtung.
82
www.teejet.com
oder SPURFÜHRUNG IN
– Vorinstallierte Übersichtskarte,
– zeigt die Ausbringmenge
10.0
km/h
10.0
Mark A
km/h
Über Daten - > Berichte können Berichte in unterschiedlichen
Formaten generiert werden. Sie enthalten dann die Daten und
Karten des Auftrags.
Kartierung
Die Kartierung zeigt die vom Gerät abgedeckten Flächen.
DCM erfordert keine Anwendung des Produkts. ISOBUS
erfordert eine Anwendung des Produkts.

Bildschirmkartierung

• Behandelte Fläche – zeigt behandelte Fläche und
Überlappung:
◄Blau – Einfachbehandlung
◄Rot – Doppel- bzw. Mehrfachbehandlung
Abbildung 8-7: Kartierung
27.00
Mark A
ha
Verordnungsübersicht
Die Verordnungsübersicht ist eine vorinstallierte
Übersichtskarte, die der Mengensteuerung Informationen für
die Produktanwendung übermittelt. Verordnungsübersichten
enthalten georeferenzierte Informationen zu Produktmengen. Der
Matrix Pro GS kann Auftragsdaten mit enthaltenen
Verordnungsübersichten importieren, um diese mittels kompatiblen
Mengensteuerungen in Anwendungen mit variablen Raten (VRA)
zu nutzen.
Bildschirmkartierung
• Zonenlinien:
◄Schwarz – bei Annäherung an die Applikationszone.
◄Weiß – innerhalb der Applikationszone.
◄ Andere Zonen mit derselben Menge werden ebenfalls in
Weiß angezeigt.
• Behandelte Fläche – stellt Zonen mit verschiedenen
Verordnungsmengen dar:
◄ Benutzergewählt – Zonenfarben werden bei der Erstellung
der Verordnungsübersicht ausgewählt.
Mit Fieldware-Link (v5.01 oder höher) können Benutzer VRA-
Aufträge importieren, die in Fieldware-Link erstellt wurden, sowie
Auftragsdaten aus der Bedieneinheit exportieren, die enthaltenen
Karten bearbeiten, um Zielmenge oder Verordnungsübersichten
zu erstellen, und die Auftragsdaten anschließend wieder zur
Nutzung in die Bedieneinheit übertragen.
10.0
km/h
