Matrix® Pro 570GS ● Matrix® Pro 840GS
Konfiguration des GNSS-Empfängers
In „Konfiguration des GNSS-Empfängers" werden GNSS-Typ,
GNSS-Port und PRN konfiguriert. Dort können Sie auch die
GNSS-Statusdaten aufrufen.
HINWEIS: Weitere Informationen erhalten Sie im Kapitel „Konfig-
uration des GNSS-Empfängers" in diesem Handbuch.
Diese Einstellungen sind für den Betrieb der Servo-/
Autolenkung und des Neigungssensors sowie für die
ordnungsgemäße Funktion der Mengensteuerung und
des Geräts erforderlich.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
Konfiguration des GNSS-Empfängers
3. Hier wählen Sie:
►GNSS-Typ – zur Bestätigung der GNSS-
Quellübertragungen: GPS, GLONASS, SBAS (mit oder
ohne erforderliches DGPS)
►GNSS Port – zur Festlegung des Ports für die GNSS-
Datenübertragung auf Intern oder Extern
►GNSS-Statusdaten – zeigt aktuelle GNSS-Statusdaten an
►Programm – diese Funktion ist nur für TeeJet-
Supportmitarbeiter vorgesehen
►PRN – zur Auswahl der SBAS PRN, die die differentiellen
GNSS-Korrekturdaten angibt. Zur automatischen PRN-
Auswahl müssen Sie diese Einstellung auf
setzen.
Automatisch
4. Drücken Sie die Pfeiltaste NÄCHSTE SEITE
ausgewählten GNSS-Optionen einzurichten.
5. Drücken Sie die Pfeiltaste ZURÜCK
Randschaltfläche KONFIGURATION
im Konfigurationsmenü zurückzukehren.

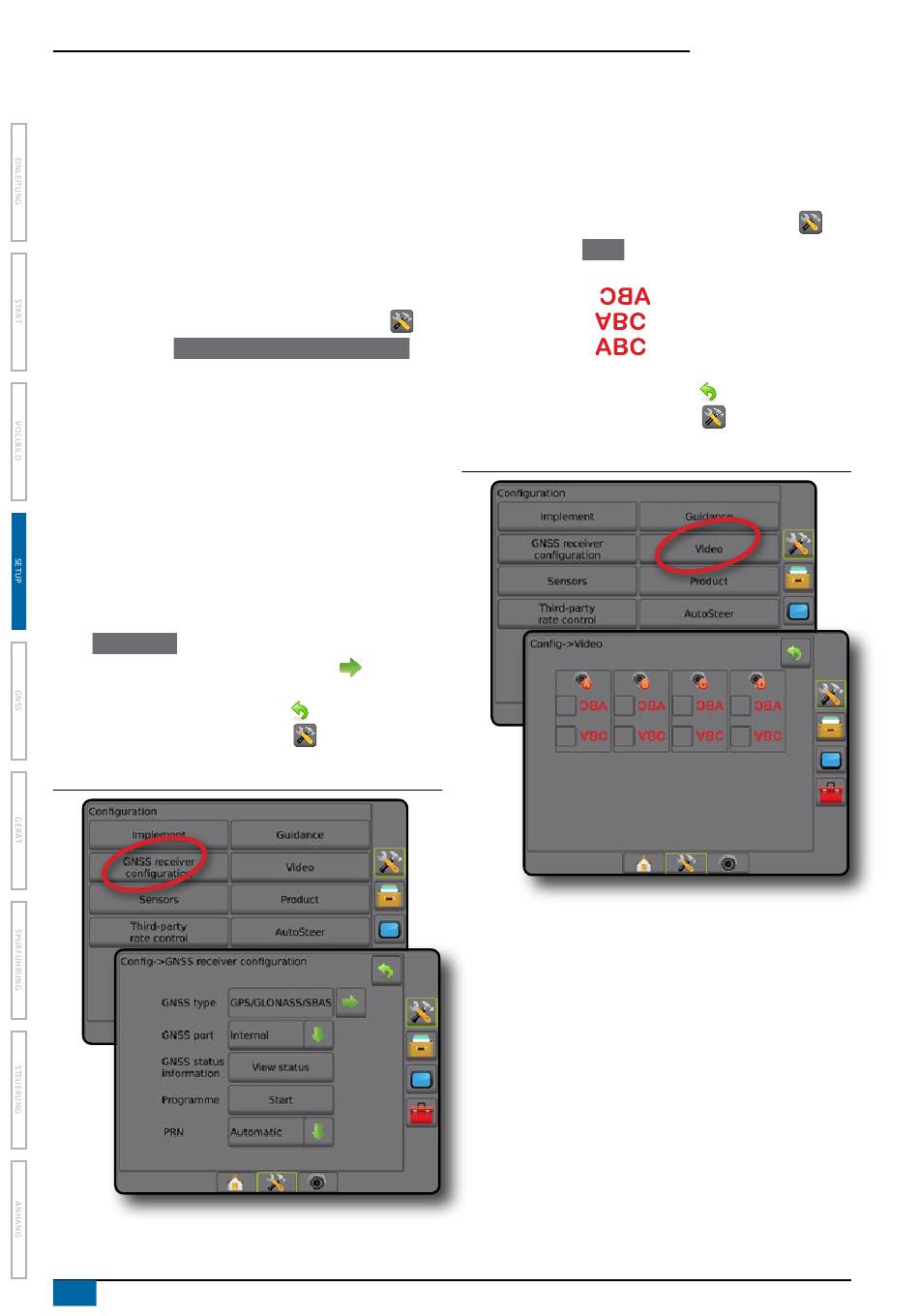

Abbildung 4-12: Konfigurationsoptionen des GNSS-Empfängers

PRN wird nicht angezeigt

PRN-Optionen sind nur bei Auswahl des GNSS-Typs
„SBAS" verfügbar.
18
www.teejet.com

Video

Die Kameraeinrichtung wird zur Einrichtung einer einzelnen direkt
angeschlossenen Kamera oder einzelner Kameras über ein
Video-Auswahlmodul (VSM) mit acht (8) oder vier (4) Kanälen
verwendet. Bei Ausrüstung mit einem solchen VSM können bis
zu 8 Kameras angeschlossen werden.
1. Drücken Sie die Randschaltfläche KONFIGURATION
2. Drücken Sie auf
3. Markieren Sie das/die gewünschte(n) Kontrollkästchen:
►Seitenverkehrt –
.
►Auf dem Kopf –
.
Zur Normalansicht
Kontrollkästchen deaktiviert werden.
4. Drücken Sie die Pfeiltaste ZURÜCK
Randschaltfläche KONFIGURATION
im Konfigurationsmenü zurückzukehren.
Abbildung 4-13: Video mit 4-Kanal-VSM-Optionen
, um die
oder die
, um zur Hauptmaske
Kameraeinrichtung nicht verfügbar
Ist keine Kamera oder VSM angeschlossen, sind die
Einrichtungsoptionen nicht verfügbar.
.
Video
müssen sämtliche
oder die
, um zur Hauptmaske
.
