Ausschnitt Ändern - TeeJet Matrix PRO GS series Benutzeranleitung

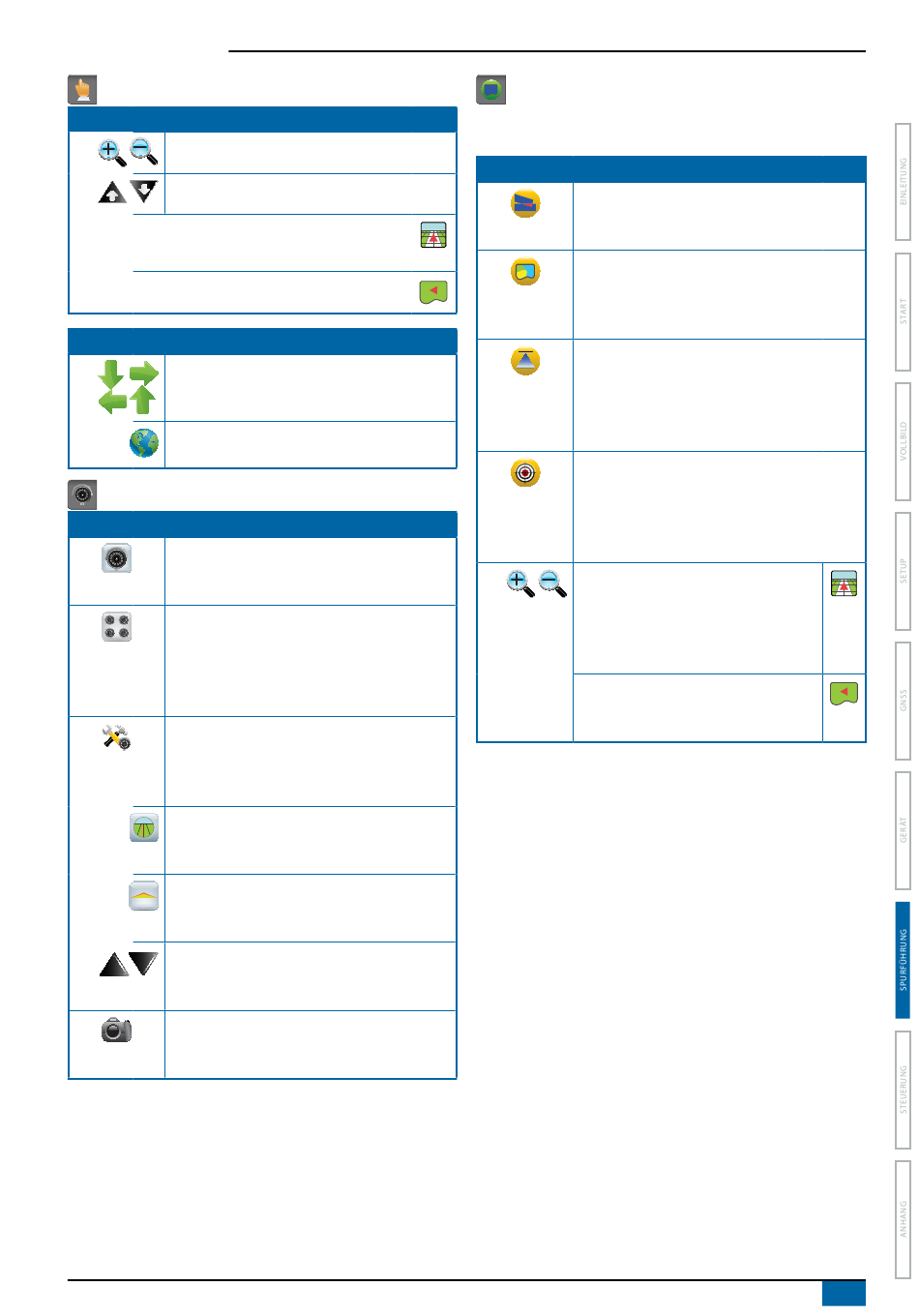

Bildschirmoptionen
Ein-/Auszoomen
Symbole – zur Verwendung mit Matrix Pro 570GS
Tasten – zur Verwendung mit Matrix Pro 840GS
Fahrzeugansicht – Symbole oder Tasten ändern
die Fahrzeugansicht/Perspektive des Horizonts von
Fahrzeugansicht zu Vogelperspektive.
Feldansicht – der Bildausschnitt kann mithilfe von
Symbolen und Tasten vergrößert/verkleinert werden.
Ausschnitt ändern
Pfeiltasten – verschieben die angezeigte
Kartenfläche in die entsprechende Richtung,
ohne das Fahrzeug zu verschieben.
Global-Ansicht – erweitert den Bildausschnitt
auf die größtmögliche Fläche.
Optionen für die RealView-Spurführung
Kamera-Auswahl – bietet die Auswahl einer
aus bis zu acht Kameraansichten, wenn ein
Videoauswahlmodul (VSM) angeschlossen ist.
Geteilte Bildschirmansicht – bietet die Auswahl
einer von zwei aus jeweils vier Kamerabildern
bestehenden Bildsätzen (A/B/C/D oder
E/F/G/H), um vier einzelne Kamerabilder auf
dem Bildschirm anzuzeigen.
Einrichtung Spurführung per Kamera – zum
Einschalten der Spurführung per Kamera
bzw. des Lenkwinkels sowie zum Anpassen
der Richtlinien.
Spurführung per Kamera – legt zur
Unterstützung der Navigation dreidimensionale
Richtlinien über das Kamerabild.
Lenkwinkel – zeigt die Richtung an, in die
das Lenkrad zur Lenkkorrektur gedreht
werden muss.
Pfeilsymbole nach oben/unten – zur Anpassung
der Leitlinien und des Horizonts an das von der
Kamera bereitgestellte Bild.
Erstellung von Kamerabildern – speichert ein
Standfoto der aktuellen Ansicht des Bildschirms
auf einem USB-Stick.
Matrix® Pro 570GS ● Matrix® Pro 840GS
Nur bei einer aktiven Drittanbieter-Mengensteuerung im
System verfügbar.
Kartierungsoptionen
Kartierung – zeigt die vom Gerät abgedeckten
Flächen an, unabhängig von der tatsächlichen
Anwendung des Produkts.
Verordnungsübersicht – eine vorinstallierte
Übersichtskarte, die der Mengensteuerung
Informationen für die Produktanwendung
übermittelt.
Applikationskarte – zeigt die Menge des
angewendeten Produkts und die damit
behandelte Fläche an. Farben kennzeichnen
den Anwendungsgrad im Verhältnis zu
voreingestellten Maximal- und Minimalwerten
Zielausbringmenge – zeigt die Ausbringmenge
an, die die Mengensteuerung zu erreichen
versucht (kann über die Registerkarte
„Mengensteuerung" unten im Bildschirm
überwacht werden).
Fahrzeugansicht – die Fahrzeugansicht
oder Perspektive kann mithilfe von
Symbolen von Fahrzeugansicht zu
Vogelperspektive an den Horizont
angepasst werden.
Feldansicht – der Bildausschnitt kann
mithilfe von Symbolen vergrößert/
verkleinert werden.
