Leitlinien „Nächste Reihe"
Die Spurführung „Nächste Spur" zeigt an, wo sich
ausgehend von der programmierten Führungsbreite die
nächste Spur befindet, und bietet Spurführung vom durch den
Benutzer markierten Spurende zur nächsten benachbarten Spur.
Zeigt der Fahrer das Ende der Spur an, wird in der aktuellen Spur
eine gerade A-B-Linie festgelegt und Spurführung für die nächste
Spur geboten. Befindet sich das Fahrzeug in der nächsten Reihe,
wird die Spurführung abgeschaltet.
HINWEIS: Der Versatz zur nächsten Spur wird über
die Spurführungsbreite berechnet: siehe
„Konfiguration" im Kapitel zur Systemeinrichtung.
HINWEIS: Spurführung „Nächste Spur" ist je nach installierter
Servo-/Autolenkung evtl. nicht verfügbar.
Um die Leitlinien „Nächste Reihe" zu aktivieren:
1. Drücken Sie auf die Registerkarte NAVIGATIONS-
UND SPURFÜHRUNGSOPTIONEN
Navigationsoptionen anzuzeigen.
2. Drücken Sie am Ende einer Spur (beim Fahren einer
Geraden) auf das Symbol MARKIERE B
◄Das Ende der Reihe wird mit einem grünen Punkt markiert
3. Wenden Sie zur nächsten Spur.
4. Abhängig von der neuen Richtung wird Spurführung für die
nächste benachbarte Spur geboten.
◄Wenn sich das Fahrzeug in der Spur befindet, wird die
Richtlinie entfernt.
5. Wiederholen Sie diesen Vorgang am Ende der nächsten Spur.
HINWEIS: Die Funktion „Spurführung Nächste Spur" lässt
kein Auslassen von Spuren zu.

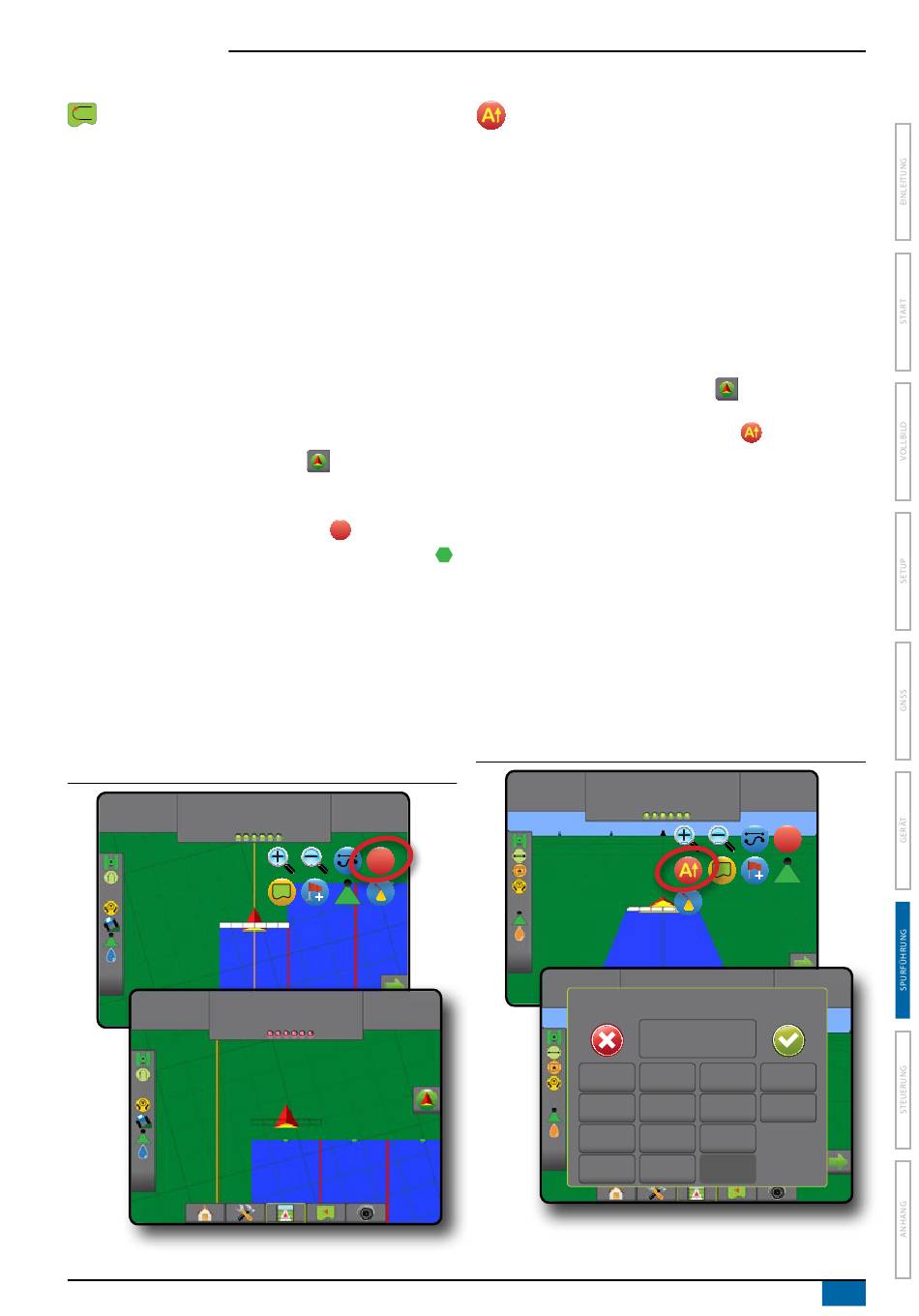

Abbildung 7-19: Spurenende markieren
15:22
End row
15:28
Turn now
Matrix® Pro 570GS ● Matrix® Pro 840GS

Grad des Sollkurses

gemessen wird. Bei der Verwendung eines Sollkurses ist der
Punkt, von dem der Sollkurs ausgeht, das Zentrum eines
imaginären Kreises. Norden = 0°, Osten = 90°, Süden = 180°,
Westen = 270°.
Mithilfe der Eingabe eines Sollkursgrades lässt sich der
genaue Standort des Fahrzeugs bestimmen. Ist Spurführung
„Gerade A-B" ausgewählt, lässt sich der Grad des Sollkurses
eingeben.
So legen Sie eine „Sollkursgrad"-Richtlinie fest:
1. Drücken Sie auf die Registerkarte NAVIGATIONS-
2. Drücken Sie das Symbol für SOLLKURS
, um die
3. Verwenden Sie die Eingabemaske, um den Grad des
B . 4. „Diese Richtlinie benennen?"
.
Die Bedieneinheit beginnt nun mit der Anzeige von
Navigationsdaten.
Zur Erstellung weiterer Sollkurs-Richtlinien wiederholen Sie die
oben aufgezeigten Schritte.
Abbildung 7-20: Spurführung Sollkurs
7.2
km/h
B
7.2
km/h
Ein Sollkurs ist definiert als ein horizontaler Winkel, der
ausgehend von einer Nord-Süd-Grundlinie im Uhrzeigersinn
UND SPURFÜHRUNGSOPTIONEN
Navigationsoptionen anzuzeigen.
des Sollkurses einzugeben.
Sollkurses festzulegen.
Drücken Sie:
►Ja – um einen Namen einzugeben und die Richtlinie
abzuspeichern
►Ja – um automatisch einen Namen zu generieren
13:12
Mark A
13:14
Enter azimuth (deg)
1 2
4 5
7 8
0 .
, um die
, um den Grad
7.2
km/h
A
7.2
0.0
km/h
0
3 Clear
6 <--
9
+/-
69
