Bedienung
Hubeinrichtung mit Mehrhebelbedie-
nung steuern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tod führen und ist verboten.
– Die Sicherheitsvorschriften für den Umgang mit
Lasten beachten.
– Die Hubeinrichtung nur vom Fahrersitz aus
betätigen.

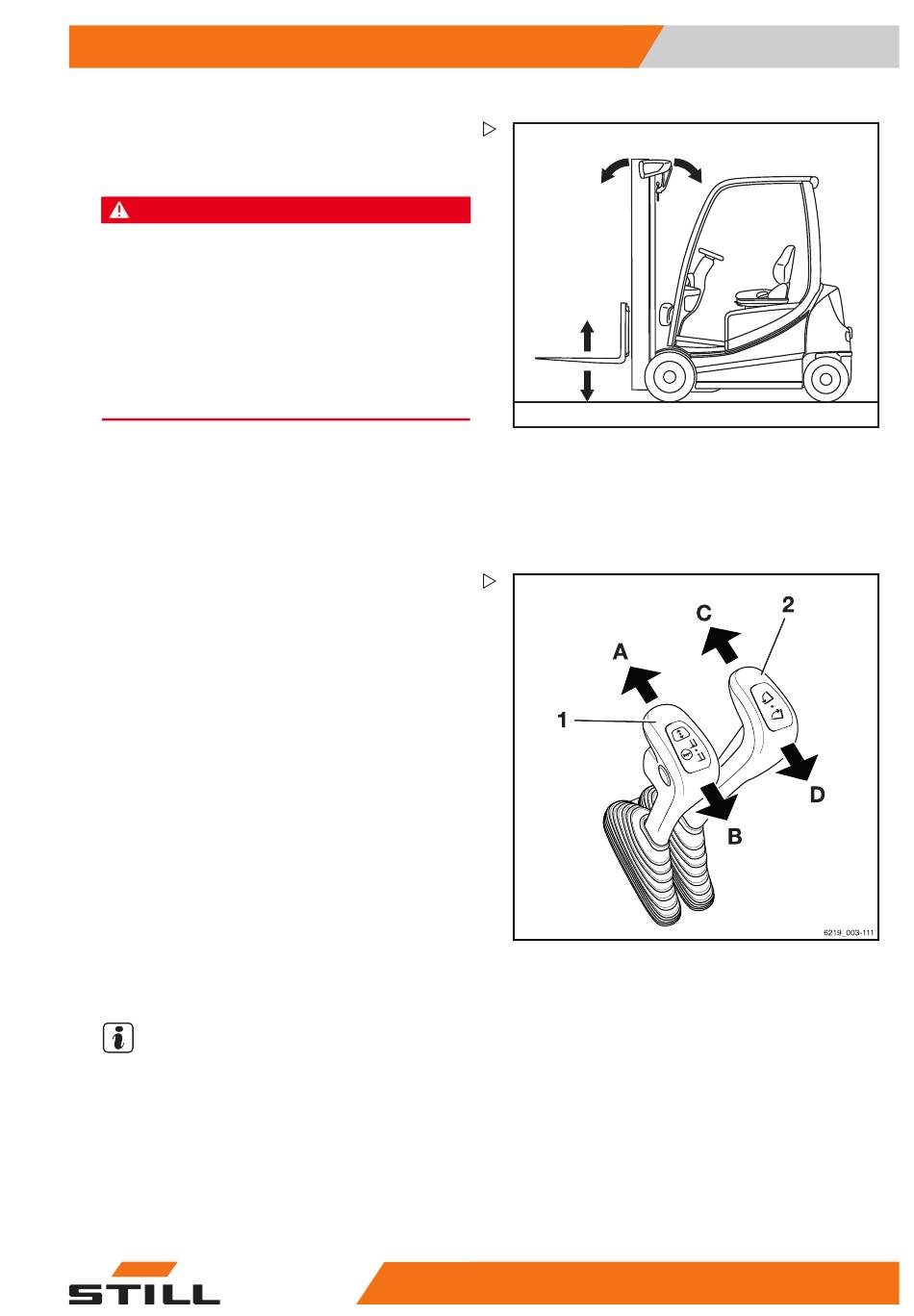

Gabelträger heben, senken
Gabelträger heben:
– Den Bedienhebel „Heben-Senken" (1) in
Pfeilrichtung (B) bewegen.
Gabelträger senken:
– Den Bedienhebel „Heben-Senken" (1) in
Pfeilrichtung (A) bewegen.
Hubgerüst neigen
Hubgerüst nach vorne neigen:
– Den Bedienhebel „Neigen" (2) in Pfeilrich-
tung (C) bewegen.
Hubgerüst nach hinten neigen:
– Den Bedienhebel „Neigen" (2) in Pfeilrich-
tung (D) bewegen.
HINWEIS
Die Symbole an den Bedienhebeln zeigen
die Bewegungsrichtung des Hubgerüsts
und des Gabelträgers beim Bewegen der
Bedienhebel.
Bewegungen der Hubeinrichtung
A
B
C
D
56368011500 DE - 02/2018
C D
B
A
Senken
Heben
Vorneigen
Zurückneigen
4
Heben
149
