Hubeinrichtung Mit Minihebel Zweifach Steuern - Still RX20-14C Originalbetriebsanleitung

4
Heben
Hubeinrichtung mit Minihebel
Zweifach steuern
GEFAHR
Hineingreifen oder Hineinsteigen in bewegte Teile
des Staplers (z. B. Hubgerüst, Schubeinrichtungen,
Arbeitseinrichtungen, Lastaufnahmeeinrichtungen
usw.) kann zu schweren Verletzungen oder zum
Tod führen und ist verboten.
– Die Sicherheitsvorschriften für den Umgang mit
Lasten beachten.
– Die Hubeinrichtung nur vom Fahrersitz aus
betätigen.

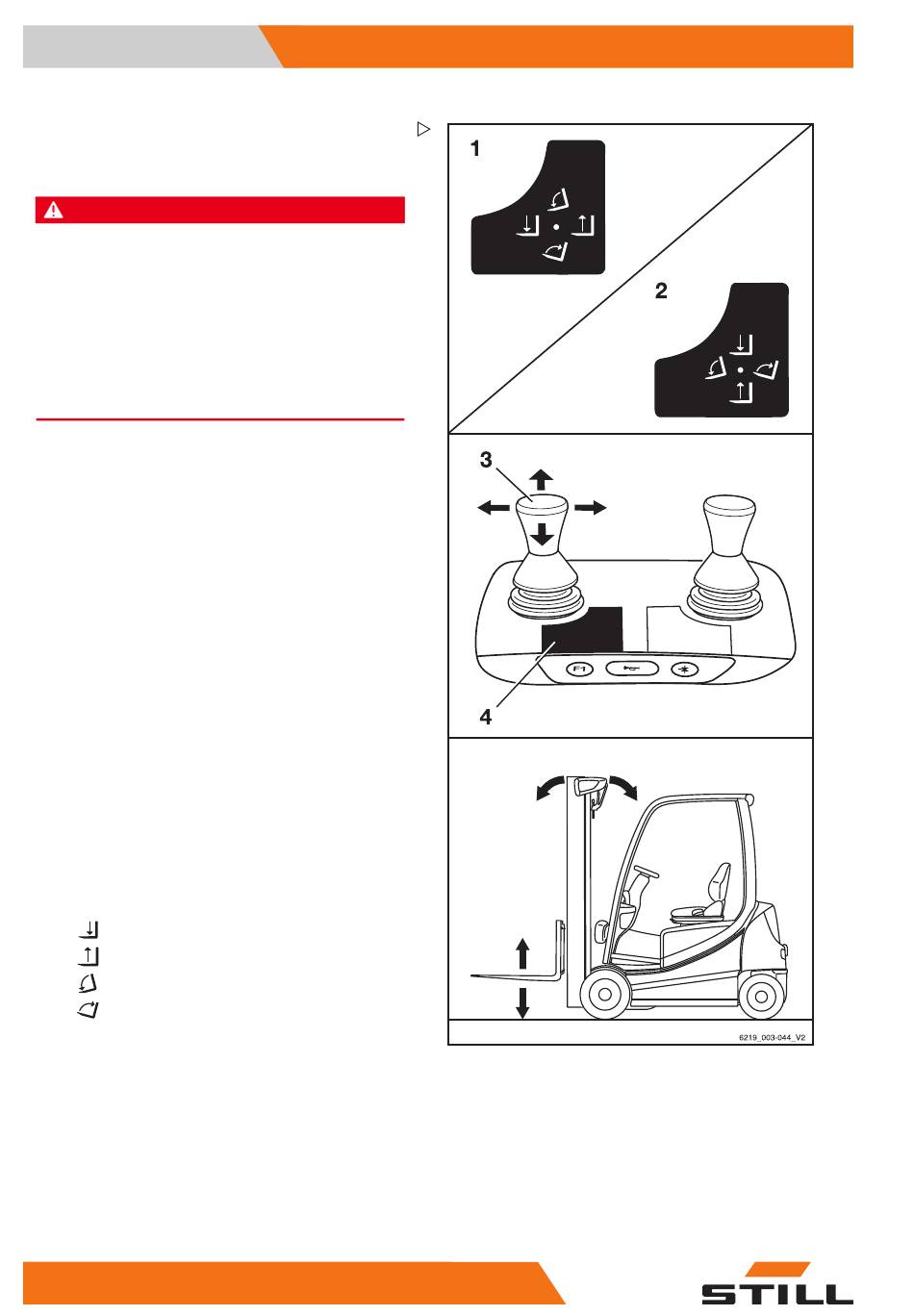

Das Heben, Senken und Neigen des Hub-
gerüsts erfolgt mit dem 360°-Hebel „Hubge-
rüst" (3). Der Aufkleber (1) oder (2) ist an der
dafür vorgesehenen Stelle (4) angebracht. Ab
Werk ist der Stapler laut Aufkleber (1) konfigu-
riert.
– Wenn der Aufkleber unlesbar oder nicht
vorhanden ist, an den autorisierten Service
wenden.
– Die Piktogramme auf dem Aufkleber (1)
oder (2) beachten.
Die Piktogramme sind entsprechend der
Bewegungsrichtungen des 360°-Hebels
„Hubgerüst" (3) angeordnet.
– Um den Gabelträger oder das Hubgerüst zu
bewegen, den 360°-Hebel „Hubgerüst" (3)
entsprechend des Piktogramms bewegen.
Bewegungen der Hubeinrichtung und Bedeu-
tungen der Piktogramme
A Senken
B Heben
C Vorneigen
D Zurückneigen
150
B
A
56368011500 DE - 02/2018
C D
Bedienung
