ACHTUNG
VORSICHTSHINWEIS ZUM LÖTEN DER KÜHLMITTELLEITUNGEN
"Verwenden Sie zum Hartlöten von Kühlmittelleitungen kein Flussmittel. Verwenden Sie stattdessen das
Hartlötfiltermetall Phosphor-Kupfer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), wodurch kein
Flussmittel benötigt wird."
(Flussmittel besitzt einen extrem schädlichen Einfluss auf Kühlmittelrohrleitungen. Wenn beispielsweise das
auf Chlor basierende Flussmittel verwendet wird, wird die Korrosion der Rohrleitung hervorgerufen oder, ins-
besondere wenn das Flussmittel Fluor enthält, wird das Kühlmaschinenöl geschädigt.)
• Vor dem Hartlöten der Kühlmittelrohrleitungen vor Ort, muss Stickstoffgas durch die Rohrleitungen gebla-
sen werden, um die Luft aus den Leitungen zu verdrängen.
Wenn das Hartlöten ohne vorheriges Durchspülen mit Stickstoffgas erfolgt, bildet sich im Inneren der Rohr-
leitung eine umfangreiche Oxidationsschicht, die eine Funktionsstörung der Anlage zur Folge haben kann.
• Beginnen Sie erst mit dem Hartlöten der Kühlmittelleitungen, wenn Sie die Stickstoffspülung ausgeführt
haben oder während Sie Stickstoff in die Kühlmittelleitungen einführen. Schließen Sie danach das
Innengerät mit einer Bördelverbindung oder einer Flanschverbindung an.

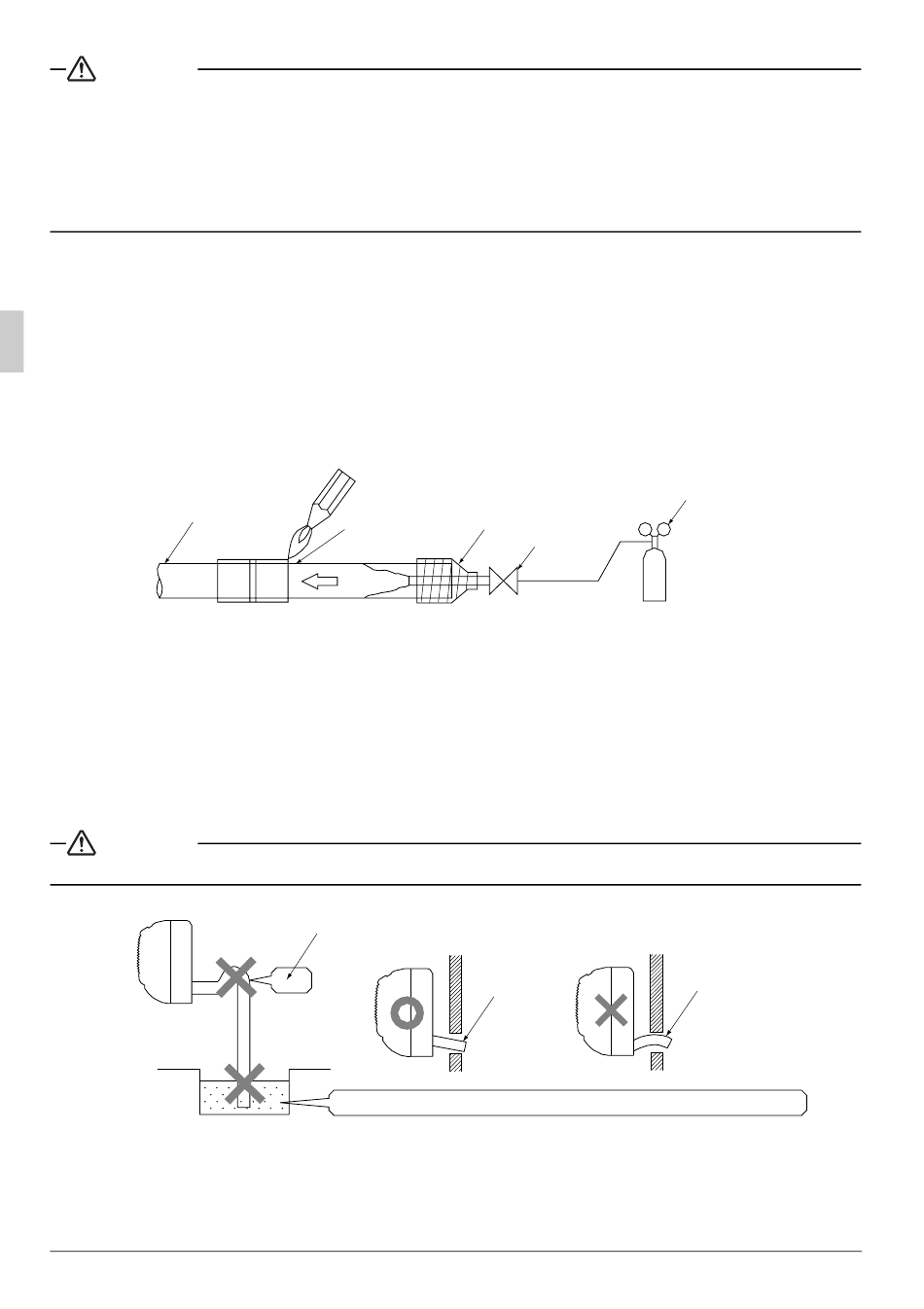

• Der Stickstoff sollte mit Hilfe eines Druckreduzierventils auf 0,02 mPa (0,2 kg/cm
wenn das Hartlöten während dem Einleiten von Stickstoff in die Rohrleitungen erfolgt.
(Siehe Abb. 14)
Kühlmittelleitungen
6. ABLAUFLEITUNGSARBEITEN
1. Anschluss der Kondenswasser-Ablaufleitung.
• Stellen Sie einen zuverlässigen Ablauf der Ablaufrohrleitungen sicher.
• Vergewissern Sie sich, dass die Rohrleitungen kurz sind und mit einem Gefälle verlegt werden, da sich
ansonsten Luftblasen bilden können.
ACHTUNG
Wasseransammlungen in der Abflussleitung können zu einem Verschluss führen.
• Lassen Sie beim Ausführen der in der Abb. 15 dargestellten Schritte besondere Vorsicht walten.
FALSCH
10
Zu lötender
Bereich
Stickstoff
Abb. 14
Der Ablaufschlauch muss ein Gefälle besitzen.
RICHTIG
FALSCH
Die Originalkante darf nicht unter dem Wasserspiegel liegen.
Druckreduzierventil
Abkleben
Handventil
FALSCH
Ablaufleitung
Mit
Gefälle
Abb. 15
2
) Druck gebracht werden,
Stickstoff
Ablaufleitung
Deutsch
