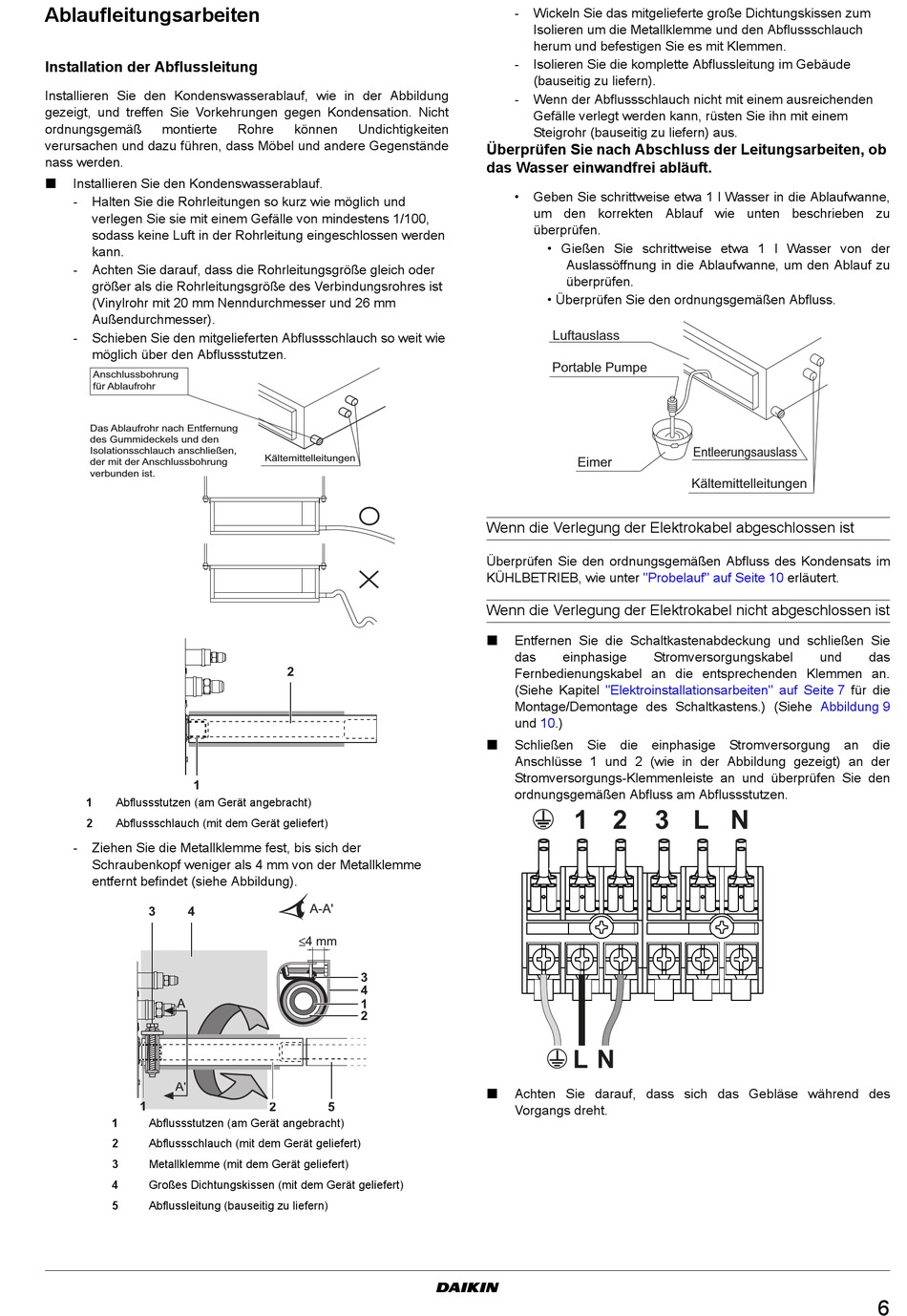

Ablaufleitungsarbeiten

Installation der Abflussleitung

Installieren Sie den Kondenswasserablauf, wie in der Abbildung
gezeigt, und treffen Sie Vorkehrungen gegen Kondensation. Nicht
ordnungsgemäß montierte
verursachen und dazu führen, dass Möbel und andere Gegenstände
nass werden.
Installieren Sie den Kondenswasserablauf.

- Halten Sie die Rohrleitungen so kurz wie möglich und
verlegen Sie sie mit einem Gefälle von mindestens 1/100,
sodass keine Luft in der Rohrleitung eingeschlossen werden
kann.
- Achten Sie darauf, dass die Rohrleitungsgröße gleich oder
größer als die Rohrleitungsgröße des Verbindungsrohres ist
(Vinylrohr mit 20 mm Nenndurchmesser und 26 mm
Außendurchmesser).
- Schieben Sie den mitgelieferten Abflussschlauch so weit wie
möglich über den Abflussstutzen.
Anschlussbohrung
für Ablaufrohr
Das Ablaufrohr nach Entfernung
des Gummideckels und den
Isolationsschlauch anschließen,
der mit der Anschlussbohrung
verbunden ist.
1
1 Abflussstutzen (am Gerät angebracht)
2 Abflussschlauch (mit dem Gerät geliefert)
- Ziehen Sie die Metallklemme fest, bis sich der
Schraubenkopf weniger als 4 mm von der Metallklemme
entfernt befindet (siehe Abbildung).
3 4
A
A'
1
1 Abflussstutzen (am Gerät angebracht)
2 Abflussschlauch (mit dem Gerät geliefert)
3 Metallklemme (mit dem Gerät geliefert)
4 Großes Dichtungskissen (mit dem Gerät geliefert)
5 Abflussleitung (bauseitig zu liefern)
Rohre können Undichtigkeiten
Kältemittelleitungen
2
A-A'
4 mm
3
4
1
2
2 5
- Wickeln Sie das mitgelieferte große Dichtungskissen zum
Isolieren um die Metallklemme und den Abflussschlauch
herum und befestigen Sie es mit Klemmen.
- Isolieren Sie die komplette Abflussleitung im Gebäude
(bauseitig zu liefern).
- Wenn der Abflussschlauch nicht mit einem ausreichenden
Gefälle verlegt werden kann, rüsten Sie ihn mit einem
Steigrohr (bauseitig zu liefern) aus.
Überprüfen Sie nach Abschluss der Leitungsarbeiten, ob
das Wasser einwandfrei abläuft.
• Geben Sie schrittweise etwa 1 l Wasser in die Ablaufwanne,
um den korrekten Ablauf wie unten beschrieben zu
überprüfen.
• Gießen Sie schrittweise etwa 1 l Wasser von der
Auslassöffnung in die Ablaufwanne, um den Ablauf zu
überprüfen.
• Überprüfen Sie den ordnungsgemäßen Abfluss.
Luftauslass
Portable Pumpe
Eimer
Wenn die Verlegung der Elektrokabel abgeschlossen ist
Überprüfen Sie den ordnungsgemäßen Abfluss des Kondensats im
KÜHLBETRIEB, wie unter "Probelauf" auf Seite 10
Wenn die Verlegung der Elektrokabel nicht abgeschlossen ist
 Entfernen Sie die Schaltkastenabdeckung und schließen Sie
das einphasige Stromversorgungskabel
Fernbedienungskabel an die entsprechenden Klemmen an.
(Siehe Kapitel "Elektroinstallationsarbeiten" auf Seite 7
Montage/Demontage des Schaltkastens.) (Siehe
und 10.)
Schließen Sie die einphasige Stromversorgung an die

Anschlüsse 1 und 2 (wie in der Abbildung gezeigt) an der
Stromversorgungs-Klemmenleiste an und überprüfen Sie den
ordnungsgemäßen Abfluss am Abflussstutzen.
1 2 3
L N
Achten Sie darauf, dass sich das Gebläse während des

Vorgangs dreht.
Entleerungsauslass
Kältemittelleitungen
erläutert.
und
für die
Abbildung 9
L N
das
