8. ALLGEMEINE AUFBAUHINWEISE FÜR
AUFSTELLRÄUME AUS BRENNBAREN
BAUSTOFFEN
8.1 FUSSBÖDEN, ANBAUWÄNDE UND DECKE
Die Kaminverkleidung muss
für Wärmeabgabe geeignet
sein (aktive Flächen oder
Konvektionsluftöffnungen)!
16
15

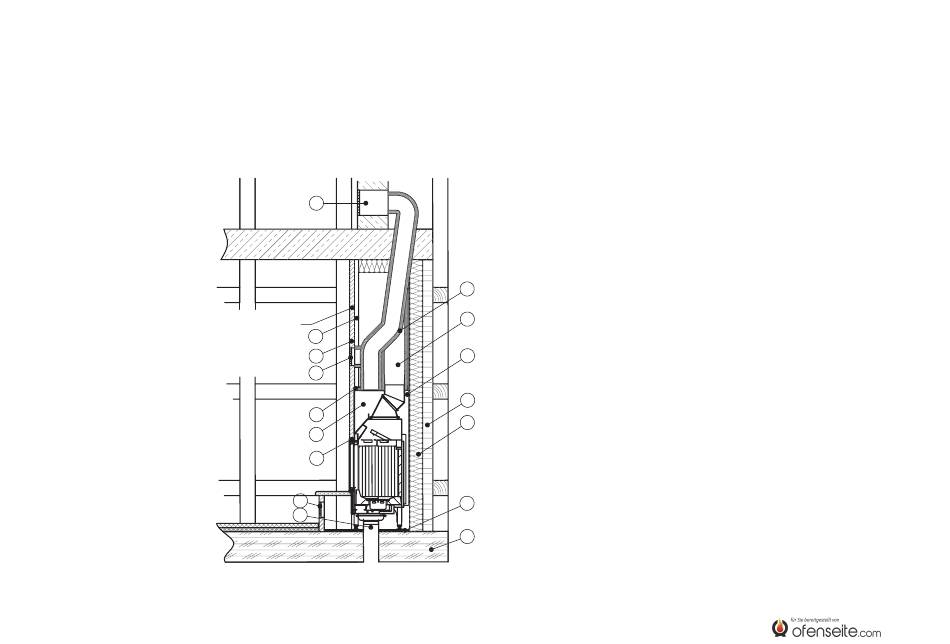

Die Abbildung zeigt eine beispielhafte Aufbausituation eines Varia 1V-51-4S mit Warmluftmantel
21
18
17
23
19
13
11
23
20
8
12
14
24
22
und gilt exemplarisch für jede Brennzelle.
8 Dämmung der Heizkammer aus z.B. formbeständiger Mineralwolle gemäß den Wärmedämmstoffdicken
der technischen Daten
11 Zuluftgitter (Warmluftaustritt) Die Platzierung ist so zu wählen, dass zwischen Oberkante des Gitters und
der Decke 500 mm Abstand ist.
12 Heizkammer
13 Kaminverkleidung aus nicht brennbarem Baustoff
14 Montagerahmen mit Isolierstreifen
15 separater Verbrennungsluftanschluss
16 Umluftgitter (Kaltluftzufuhr)
17 gedämmtes Abgasrohr (Verbindungsstück) mit mind. 3 cm starker, formbeständiger Mineralwolle
18 Dämmung der Verbindungsleitungen mit mind. 3 cm starker, formbeständiger Mineralwolle
19 Warmluftmantel aus Stahlblech
20 obere Dämmung des Warmluftmantels mind. 3 cm
21 Luftrückführung beachten!
22 brennbarer Baustoff (Holzboden)
23 Vormauerung, 10 cm stark*
24 Bodenschutzbelag innerhalb der Heizkammer aus nicht brennbarem Material, sofern keine Dämmung
gemäß den Wärmedämmstoffdicken der technischen Daten erforderlich ist!
* ggf. Ersatzdämmstoff (z.B. Calciumsilikat) als Ersatz für Vormauerung und Dämmung (Punkt 8), gemäß den
technischen Daten des Dämmstoffherstellers
