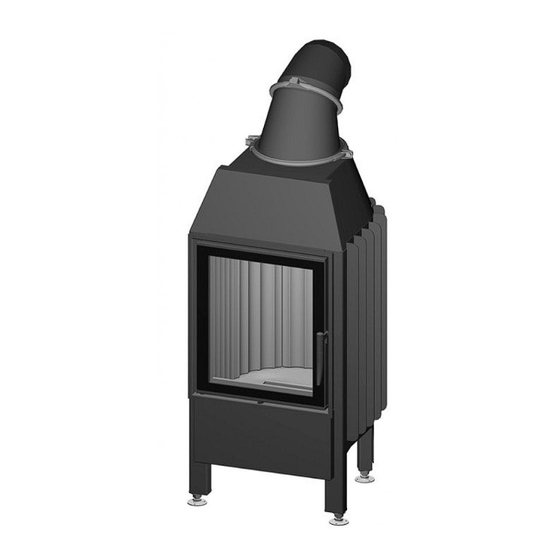

Mini Z1 H
O
2
Brennzelle mit
Wasserwärmetauscher
Montage- und
Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
falls die Montage- und Bedienungsanleitung nicht beachtet wird.
Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Montage-
anleitung abweichen, sind diese nur zu berücksichtigen wenn diese
höhere Anforderungen stellen.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 06/11)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- 2 -
