5.1.3 SIMSBALKEN AUS HARTHOLZ
5
6
7

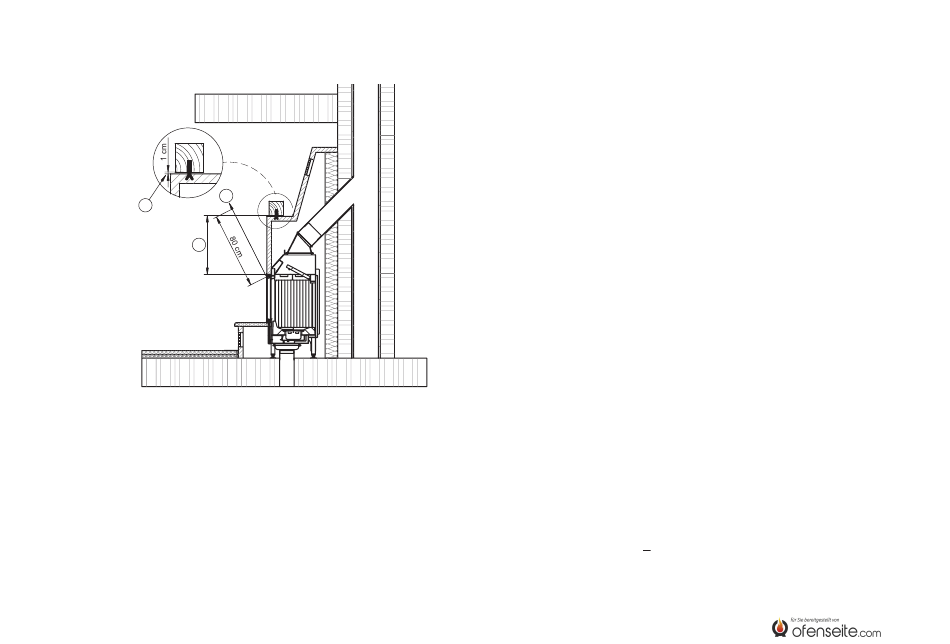

Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
5 Der Simsbalken muss außerhalb des Strahlungsbereiches liegen.
6 Es muss ein belüfteter Abstand von 1 cm gewährleistet sein. Zur Befestigung müssen nicht brennbare
Halterungen, z. B. aus Metall verwendet werden. Diese sind so anzuordnen und auszuführen, dass die freie
Luftströmung nicht behindert wird.
7 Der Abstand zwischen Innenkante Heizkammer und Simsbalken muss mind. 165 mm betragen.
5.2 TRAGENDE BAUTEILE AUS BETON UND
STAHLBETON
Kaminanlagen sind so aufzustellen, dass sich seitlich der Austrittstellen für
die Warmluft innerhalb eines Abstandes von 30 cm und bis zu einer Höhe
von 50 cm über den Austrittsstellen keine tragenden Bauteile aus Beton
oder Stahlbeton befinden.
5.3 HOLZBALKEN
Holzbalken dürfen nicht im Strahlungsbereich der Brennzelle angebracht werden.
Sie müssen mit einem Mindestabstand von 1 cm voll umlüftet sein. Eine direkte
Verankerung mit Wärmebrücken ist nicht erlaubt.
5.4 DÄMMSCHICHTEN
(siehe Kapitel 7 und 8)
Aufgrund der Angaben der Prüfinstitute und der geltenden Normen beziehen
sich alle Aussagen zu Dämmstoffen auf Mineralwolle als Referenzdämm-
stoff, wie nachfolgend näher ausgeführt. Alternativ können auch andere
geeignete Dämmstoffe verwendet werden. Diese müssen vom DIBt zugelas-
sen bzw. mit einer Zulassung versehen sein.
5.4.1 WÄRMEDÄMMSTOFFDICKEN
Die Angabe zur Wärmedämmstoffdicke Ihrer Brennzelle finden Sie unter
Kapitel „11. Technische Daten" auf Seite 25.
Die dort angegebenen Mindestdämmstärken zu brennbaren und zu schüt-
zenden Bauteilen sind nur für Bauteile mit einem Wärmedurchgangs-
koeffizienten (U-Wert) > 0,4 W/m
müssen extra Vorkehrungen zum Brandschutz vorgenommen werden (siehe
DIN 18896:2013-12).
D 14
2
K gültig. Ab einem U-Wert < 0,4 W/m
2
K
