7.1 FUSSBÖDEN UND ANBAUWÄNDE
11
13
12
10
14
16
15

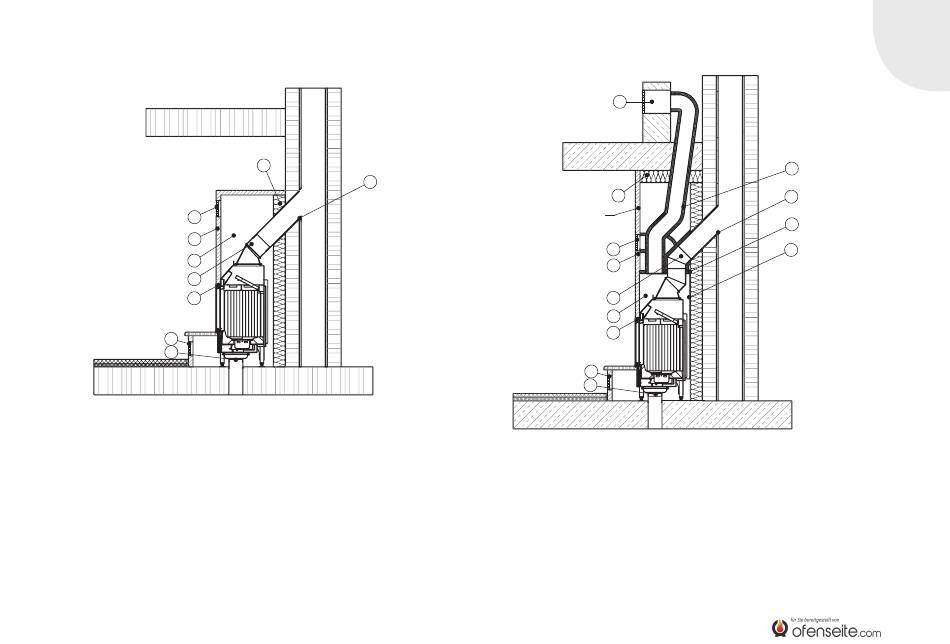

Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
8 Dämmung der Heizkammer gemäß den Wärmedämmstoffdicken der technischen Daten
9 Wandmuffe ggf. mit Dichtschnur
10 Abgasrohr (Verbindungsstück)
11 Zuluftgitter (Warmluftaustritt) Die Platzierung ist so zu wählen,
dass zwischen Oberkante des Gitters und der Decke 500 mm Abstand ist.
12 Heizkammer
13 Kaminanlagenverkleidung aus nicht brennbarem Baustoff
14 Montagerahmen mit Isolierstreifen
15 separater Verbrennungsluftanschluss
16 Umluftgitter (Kaltluftzufuhr)
8
9
D 21
7.2 FUSSBÖDEN, ANBAUWÄNDE UND DECKE
21
8
Die Kaminverkleidung muss
für Wärmeabgabe geeignet
sein (aktive Flächen oder
Konvektionsluftöffnungen)!
11
13
17
12
14
16
15
Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
8 rundum Dämmung der Heizkammer gemäß den
Wärmedämmstoffdicken der technischen Daten
9 Wandmuffe ggf. mit Dichtschnur
11 Zuluftgitter (Warmluftaustritt) Die Platzierung
ist so zu wählen, dass zwischen Oberkante des
Gitters und der Decke 500 mm Abstand ist.
12 Heizkammer
13 Kaminverkleidung aus nicht brennbarem Baustoff
14 Montagerahmen mit Isolierstreifen
15 separater Verbrennungsluftanschluss
18
9
20
19
16 Umluftgitter (Kaltluftzufuhr)
17 gedämmtes Abgasrohr (Verbindungsstück)
mit mind. 3 cm starker, formbeständiger
Mineralwolle
18 Dämmung der Verbindungsleitungen mit
mind. 3 cm starker, formbeständiger
Mineralwolle
19 Warmluftmantel
20 obere Dämmung des Warmluftmantels min. 3 cm
21 Luftrückführung beachten!
