5.1.2 BRENNBARE BAUTEILEN

1 cm
2
4
( S )

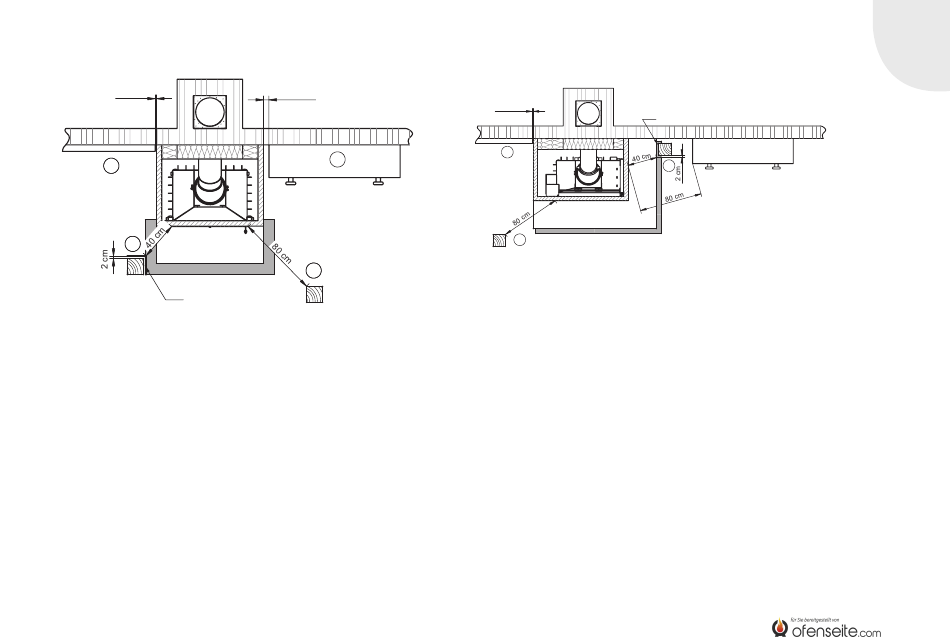

Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
1 Zwischen Möbeln (z.B. einer Kommode) und Kaminverkleidungen muss ein Abstand von mind. 5 cm liegen.
2 Bei Bauteilen, die nur mit kleinen Flächen anstoßen (Wand-, Boden- oder Deckenverkleidung), empfiehlt
sich ein Zwischenraum von 1 cm.
3 Von der Feuerraumöffnung müssen nach vorn, nach oben und zu den Seiten mindestens 80 cm Abstand
zu Bauteilen aus brennbaren Baustoffen oder brennbaren Bestandteilen, sowie zu Einbaumöbeln einge-
halten werden, sofern in der gerätespezifischen Montage- und Betriebsanleitung keine anderen Angaben
gemacht werden.
4 Bei Anordnung eines auf beiden Seiten belüfteten Strahlungsschutzes (S) genügt ein Abstand von 40 cm.
Dabei muss der belüftete Abstand des Strahlungsschutzes (S) mind. 2 cm betragen.
5 cm
1
3
D 13
1 cm
( S )
2
3
Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 2R-80h-4S und gilt exemplarisch für jede Brennzelle
2 Bei Bauteilen, die nur mit kleinen Flächen anstoßen (Wand-, Boden- oder Deckenverkleidung), empfiehlt
sich ein Zwischenraum von 1 cm.
3 Von der Feuerraumöffnung müssen nach vorn, nach oben und zu den Seiten mindestens 80 cm Abstand
zu Bauteilen aus brennbaren Baustoffen oder brennbaren Bestandteilen, sowie zu Einbaumöbeln einge-
halten werden, sofern in der gerätespezifischen Montage- und Betriebsanleitung keine anderen Angaben
gemacht werden.
4 Bei Anordnung eines auf beiden Seiten belüfteten Strahlungsschutzes (S) genügt ein Abstand von 40 cm.
Dabei muss der belüftete Abstand des Strahlungsschutzes (S) mind. 2 cm betragen.
4
D
