Spartherm Mini R1V 57 Aufbauanleitung Seite 12

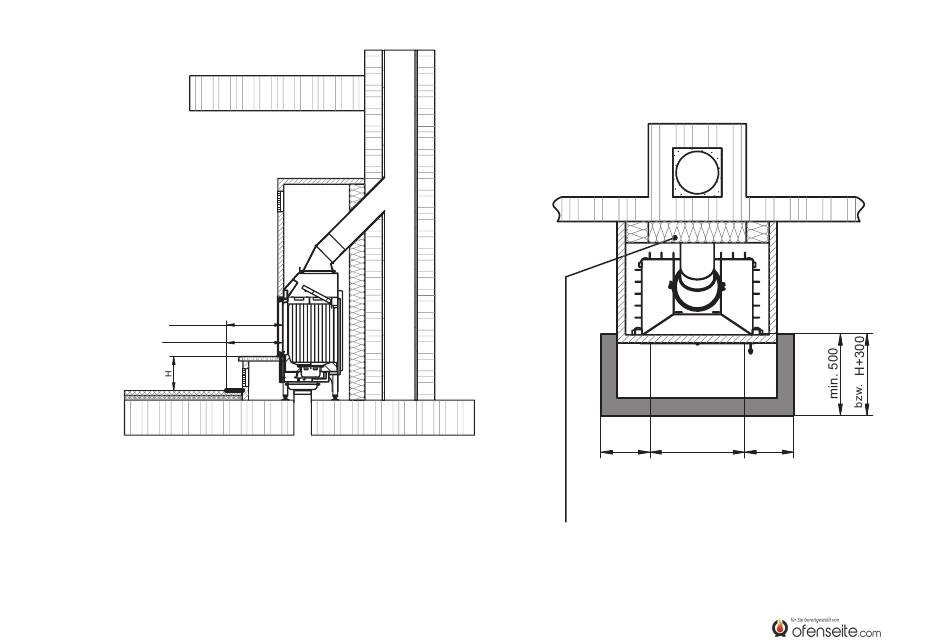

Zusätzlich ist auch der Bereich, abgehend vom geraden Strahlungsbereich
der effektiven Feuerraumöffnung jeweils um 300 mm nach links und nach
rechts zu schützen (siehe Abbildung).
min. 500
bzw. H+300 bzw.
Öffnungsbreite
300 300
Öffnungsbreite
Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
Die Abbildung zeigt eine beispielhafte Aufbausituation eines
Varia 1V-51-4S und gilt exemplarisch für jede Brennzelle.
Ob und wie die Schornsteinwange in Ihrer Aufstellsituation gedämmt wer-
den muss, besprechen Sie bitte mit Ihrem zuständigen Ofensetzer und dem
Schornsteinfeger.
