Übersicht
1.2 Aufbau der Geräte
1.2.2

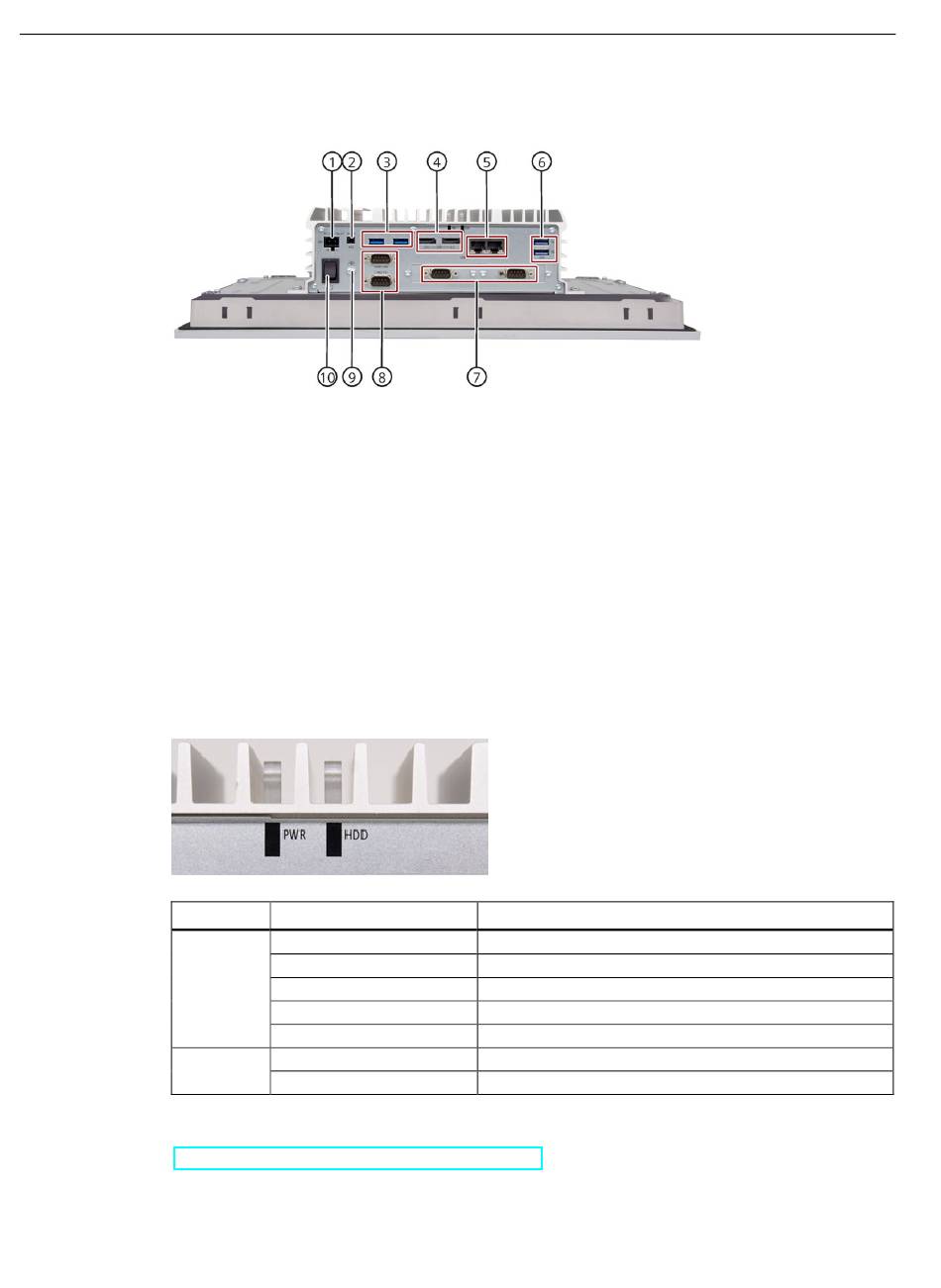

Schnittstellen und Bedienelemente

① Spannungsversorgung
② Audio (optional)
③ USB 3.1 Port (X60/X61)
④ DPP (X70/X71)
⑤ LAN (X1P1/X2P1)
⑥ USB 3.1 Port (X62/X63)
⑦ COM (optional)
⑧ COM (X30/X31)
⑨ Funktionserde
⑩ Ein-Aus-Schalter
1.2.3

Betriebsanzeigen

LED
PWR
HDD
Beispielprogramme zum Ansteuern der LEDs unter Windows-Betriebssystemen sind verfügbar
auf der Seite vonSiemens Industry Automation and Drive Technology
(https://support.industry.siemens.com/cs/de/de/)
12
Anschluss einer 24-V-DC-Spannungsversorgung
Anschluss für analoge Audioquelle und Lautsprecher
2 × USB 3.1-Anschluss, high current
2 × DisplayPort-Anschluss
2 × RJ45-Ethernet-Anschlüsse für 10/100/1000 Mbit/s
2 × USB 3.1-Anschluss, high current
2 × serielle Schnittstelle, 9-polig RS232 Sub-D-Stecker
2 × serielle Schnittstelle, 9-polig RS232/RS422/RS485 Sub-D-Stecker
Anschluss für Funktionserde
Einschalten, Ausschalten
Zustand
Aus
Grün
Grün/gelb blinkend (1 Hz)
Orange
Rot blinkend (1 Hz)
Aus
Grün blinkend
Beschreibung
Ausgeschaltet oder getrennt
BIOS bereit zum Booten
BIOS im Selbsttest, Netzschalter ein
Während des S4/S5-Zustands
Watchdog ist aktiv
Kein Datenzugriff
Datenzugriff
Betriebsanleitung, 12/2021, A5E51366320-AA
SIMATIC IPC377G
