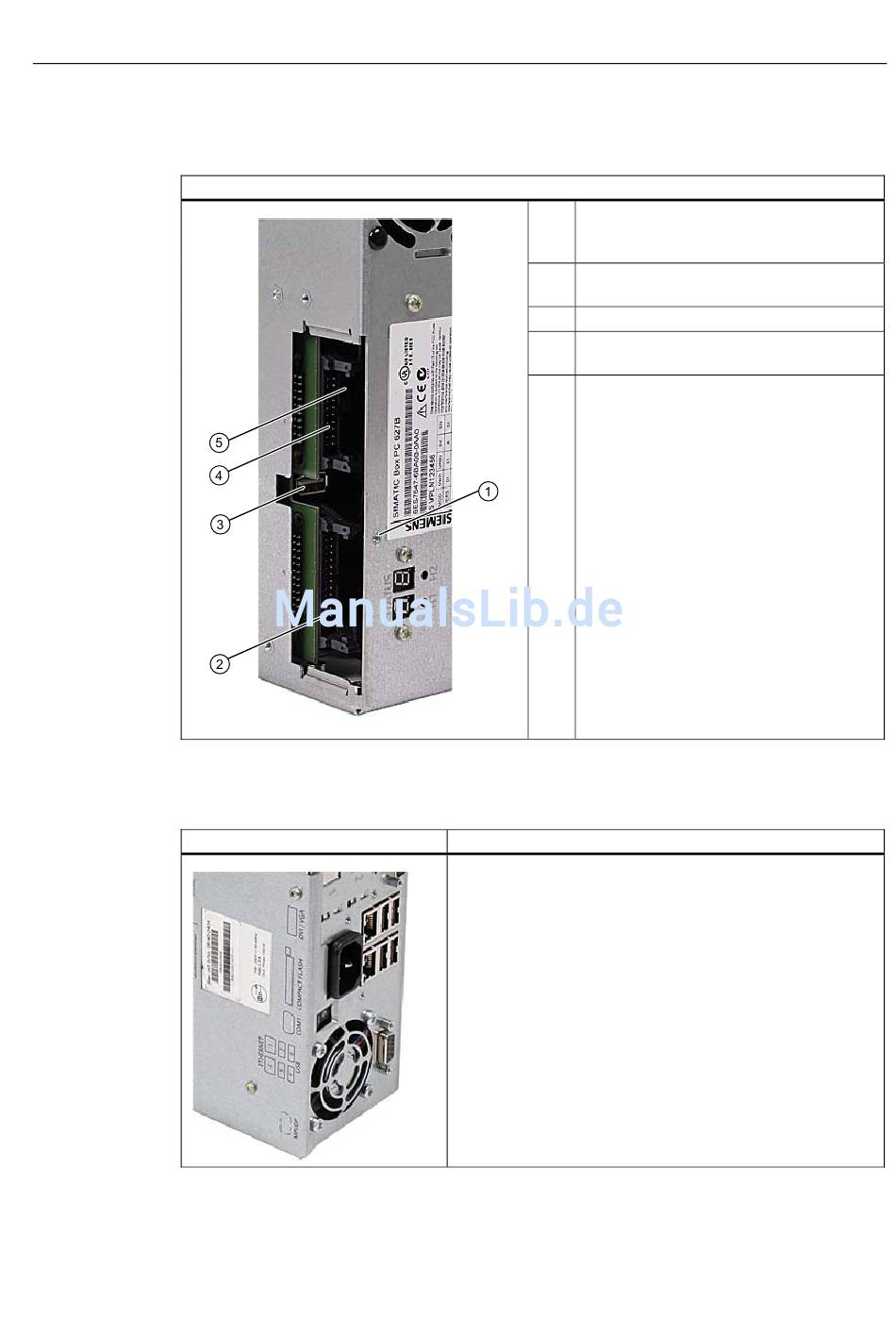

Schnittstellen zum Anschluss von Bedienfronten / Displays
Anordnung der Schnittstellen

AC-Stromversorgung

Lage des Kaltgerätesteckers
SIMATIC Box PC 627B
Getting Started, 09/2009, A5E00927399-03
(1) Halteschraube für das Abdeckblech, das
die nachfolgend genannten Schnittstellen
verschließt.
(2) I/O-Schnittstelle für den Anschluss von
Frontkomponenten
(3) USB 2.0 für Front
(4) LVDS Display-Schnittstelle
für TFT - Displays bis 1024 x 768 Pixel
(5) Zugang zu 2. LVDS-Display-Schnittstelle
für TFT-Displays bis 1280 x 1024
Beschreibung
Kaltgerätestecker zur AC-Stromversorgung des Geräts. Der
zulässige Versorgungsspannungsbereich beträgt AC 100 V
bis AC 240 V.
Beschreibung
2.3 Anschlusselemente
