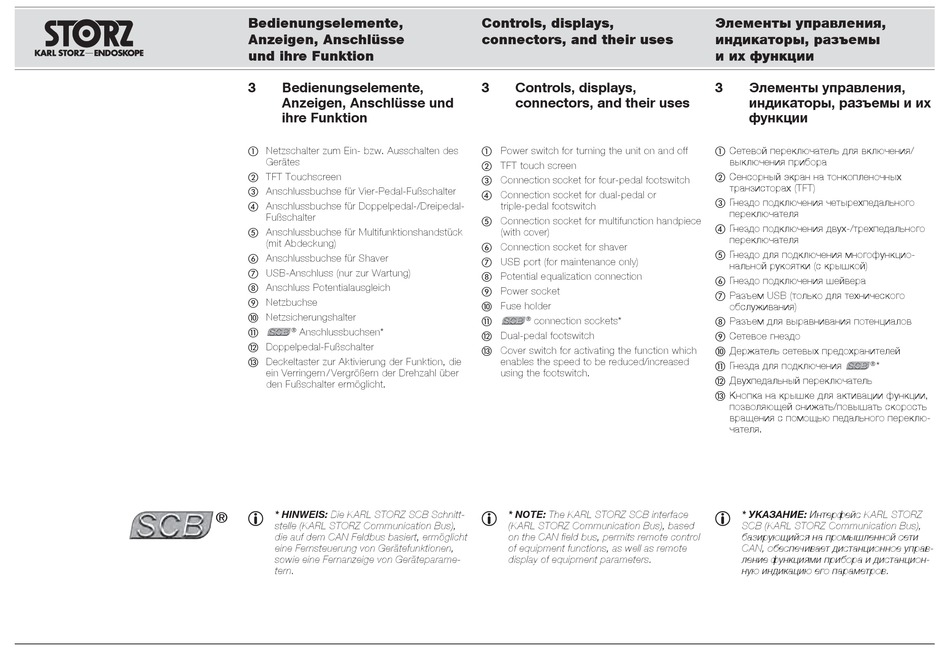

Bedienungselemente,
Anzeigen, Anschlüsse
und ihre Funktion
3 Bedienungselemente,
Anzeigen, Anschlüsse und
ihre Funktion
Netzschalter zum Ein- bzw. Ausschalten des
Gerätes
TFT Touchscreen
Anschlussbuchse für Vier-Pedal-Fußschalter
Anschlussbuchse für Doppelpedal-/Dreipedal-
Fußschalter
Anschlussbuchse für Multifunktionshandstück
(mit Abdeckung)
Anschlussbuchse für Shaver
USB-Anschluss (nur zur Wartung)
Anschluss Potentialausgleich
Netzbuchse
Netzsicherungshalter
®
Anschlussbuchsen*
Doppelpedal-Fußschalter
Deckeltaster zur Aktivierung der Funktion, die
ein Verringern / Vergrößern der Drehzahl über
den Fußschalter ermöglicht.
1 * HINWEIS: Die KARL STORZ SCB Schnitt-
®
stelle (KARL STORZ Communication Bus),
die auf dem CAN Feldbus basiert, ermöglicht
eine Fernsteuerung von Gerätefunktionen,
sowie eine Fernanzeige von Geräteparame-
tern.
Controls, displays,
connectors, and their uses
3 Controls, displays,
connectors, and their uses
Power switch for turning the unit on and off
TFT touch screen
Connection socket for four-pedal footswitch
Connection socket for dual-pedal or
triple-pedal footswitch
Connection socket for multifunction handpiece
(with cover)
Connection socket for shaver
USB port (for maintenance only)
Potential equalization connection
Power socket
Fuse holder
® connection sockets*
Dual-pedal footswitch
Cover switch for activating the function which
enables the speed to be reduced/increased
using the footswitch.
1 * NOTE: The KARL STORZ SCB interface
(KARL STORZ Communication Bus), based
on the CAN eld bus, permits remote control
of equipment functions, as well as remote
display of equipment parameters.
,
,
3
,
(TFT)
-/
( )
USB (
)
® *
/
.
1 * : KARL STORZ
SCB (KARL STORZ Communication Bus),
CAN,
.
,
/
-
,
-
-
-
