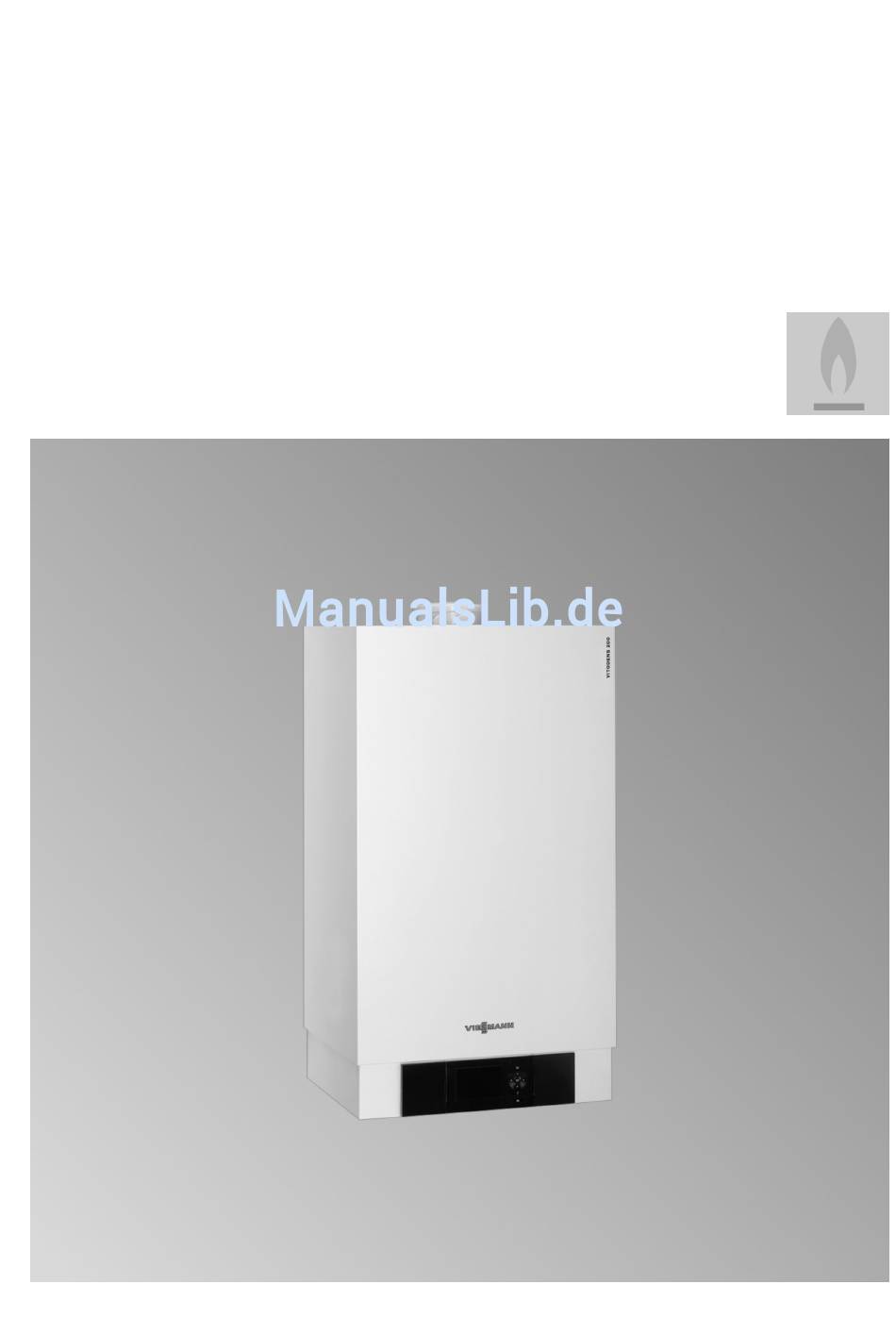

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

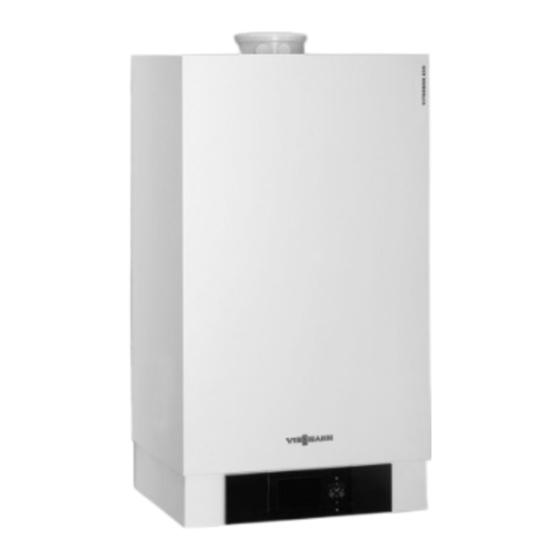

Vitodens 200-W
Typ B2HA, 49 und 60 kW
Gas-Brennwert-Wandgerät
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITODENS 200-W
Bitte aufbewahren!
5696 698 DE
11/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITODENS 200-W

Inhaltszusammenfassung für Viessmann VITODENS 200-W

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 200-W Typ B2HA, 49 und 60 kW Gas-Brennwert-Wandgerät Erdgas- und Flüssiggas-Ausführung Gültigkeitshinweise siehe letzte Seite VITODENS 200-W Bitte aufbewahren! 5696 698 DE 11/2016...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Die Instandsetzung von Bauteilen mit sicher- Gefahr heitstechnischer Funktion gefährdet den siche- Heiße Oberflächen können Verbrennungen zur ren Betrieb der Anlage. Folge haben. Defekte Bauteile müssen durch Viessmann Ori- Gerät vor Wartungs- und Servicearbeiten aus- ginalteile ersetzt werden. ■ schalten und abkühlen lassen. ■...

  • Seite 3: Sicherheitshinweise

    Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch...
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- ten mit Abluftführung ins Freie kann durch Rück- strom von Abgasen lebensbedrohende Vergif- tungen zur Folge haben. Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 200-W, Typ B2HA ..............■ 2. Montagevorbereitung ........................ 3. Montageablauf Heizkessel anbauen und Anschlüsse montieren ........11 Wandhalterung anbauen ..............11 ■ Heizkessel an Wandhalterung hängen und ausrichten ...... 12 ■...
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Instandsetzung ..................92 Außentemperatursensor prüfen (Regelung für witterungsgeführten ■ Betrieb) ....................92 Kesseltemperatursensoren, Speichertemperatursensor oder Vorlauf- ■ temperatursensor für hydr. Weiche prüfen ......... 93 Abgastemperatursensor prüfen ............94 ■ Sicherung prüfen ................95 ■ Erweiterungssatz Mischer ..............95 ■...

  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Produktinformation

    Vorgerichtet für den Betrieb mit Erdgas E und Erdgas Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe „Erstinbetriebnahme, Inspektion und Wartung“. Der Vitodens 200-W darf grundsätzlich nur in die Län- der geliefert werden, die auf dem Typenschild angege- ben sind. Für die Lieferung in davon abweichende Länder muss ein zugelassener Fachbetrieb in Eigen-...

  • Seite 9: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung Achtung Um Geräteschäden zu vermeiden, alle Rohrleitungen last- und momentfrei anschließen. Abb. 1 Ausdehnungsgefäß G1 Zubehör (Anschluss-Sets) Sicherheitsventil Ohne Anschluss-Sets (Zubehör) Heizungsvorlauf G1 Mit Anschluss-Sets (Zubehör) ½ Speichervorlauf G1 Empfohlenes Maß (Einkesselanlage) ½ Gasanschluss R Empfohlenes Maß (Mehrkesselanlage) ¾...
  • Seite 10 Montagevorbereitung Montagevorbereitung (Fortsetzung) 3. Elektrische Anschlüsse vorbereiten. ■ Netzanschlussleitung: Flexible Leitung 3 x 1,5 mm . Den PE-Leiter länger ausführen als die aktiven Leiter L1 und N.Absicherung max. 16 A, 230 V~. Leitungen für Zubehör: Flexible PVC-Leitung ■ min. 0,75 mm mit jeweils benötigter Aderzahl für externe Anschlüsse.

  • Seite 11: Montageablauf

    Montageablauf Heizkessel anbauen und Anschlüsse montieren Wandhalterung anbauen Hinweis Die beigefügten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Baustoffen ist Befesti- gungsmaterial für 100 kg Tragkraft zu verwenden. Ø 10 Abb. 2 Bezugspunkt Oberkante Heizkessel Oberkante Fertigfußboden Montageschablone (liegt dem Heizkessel bei) Empfehlung...

  • Seite 12: Heizkessel An Wandhalterung Hängen Und Ausrichten

    Montageablauf Heizkessel anbauen und Anschlüsse montieren (Fortsetzung) Heizkessel an Wandhalterung hängen und ausrichten Abb. 3 Hinweis zu Arbeitsschritt 4 Heizkessel mit Hilfe einer Wasserwaage an den Stell- schrauben senkrecht ausrichten.

  • Seite 13: Heizwasserseitiger Anschluss

    Abgasanschluss Hinweis Abgas-Zuluftleitung anschließen. Aufkleber „Systemzertifizierung“ und „Abgasanlage Fa. Skoberne GmbH“ nur in Verbindung mit dem Montageanleitung Abgassystem Viessmann Abgassystem der Firma Skoberne verwen- den. Die Inbetriebnahme erst durchführen, wenn folgende Gefahr Bedingungen erfüllt sind: Undichte oder verstopfte Abgasanlagen oder ■...

  • Seite 14: Kondenswasseranschluss

    Montageablauf Kondenswasseranschluss 1. Kondenswasserschlauch so weit herausziehen, dass innerhalb des Heizkessels keine unnötigen Bögen entstehen. Auf festen Anschluss am Siphon achten. 2. Kondenswasserschlauch mit stetigem Gefälle und Rohrbelüftung an das Abwassernetz oder eine Neutralisationseinrichtung anschließen. Abb. 5 Gasanschluss 2. Dichtheit des Gasanschlusses prüfen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelas- sene Lecksuchmittel (EN 14291) und Geräte ver-...
  • Seite 15 Montageablauf Regelungsgehäuse öffnen (Fortsetzung) Abb. 7...

  • Seite 16: Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse Abb. 8 Funkuhrempfänger Heizkreispumpe oder Kesselkreispumpe Vitotrol 100, Typ UTDB (nur bei Regelung für angehobenen Betrieb) Bei Anschluss Brücke zwischen „1“ und „L“ entfer- nen. Vitotrol 100, Typ UTA (nur bei Regelung für ange- hobenen Betrieb) oder Funkempfänger Vitotrol 100, Typ UTDB-RF Bei Anschluss Brücke zwischen „1“...

  • Seite 17: Umwälzpumpe An Stecker Sö

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Speichertemperatursensor (liegt dem Anschluss- Hinweis zum Anschluss von Zubehörteilen Set des Speicher-Wassererwärmers bei) Für den Anschluss die den Zubehörteilen beilie- KM-BUS-Teilnehmer (Zubehör) genden separaten Montageanleitungen beach- ■ Fernbedienung Vitotrol 200-A oder 300-A ten. ■ Vitocom 100 GSM Erweiterungssatz Mischer ■...
  • Seite 18 Montageablauf Elektrische Anschlüsse (Fortsetzung) Hydraulischer Anschluss/Anschlussbedin- Einstellung an der Regelung Einstellung an der Um- gungen Codieradresse/Gruppe wälzpumpe Ext. In Mehrkesselanlage 30:0/Kessel/2 Empfehlung bei t = 15 K Δ ≙ 49 kW: 2,80 m ■ ≙ 60 kW: 3,44 m ■ Stufige Umwälzpumpe (bauseits) 30:0/Kessel/2 Umwälzpumpe VI Para 25/1-11...

  • Seite 19: Umwälzpumpe An Stecker Sa

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Einstellung Codieradresse E6, E7 Kennlinie Wert Codier- Förderleistung Um- adresse wälzpumpe 40 % 50 % 60 % 70 % 80 % 90 % 100 % Umwälzpumpe an Stecker Hinweis Trinkwasserzirkulationspumpen mit eigenständigen Funktionen direkt an 230 V ∼ anschließen. Nennstrom 2(1) A~ Nennspannung...

  • Seite 20: Externe Anforderung Über 0 - 10 V-Eingang

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Stecker Erweiterung EA1 Potenzialfreier Kontakt Potenzialfreier Kontakt (bei Anschluss Brücke zwi- Erweiterung EA1 schen L und 1 entfernen) Codierungen Codierungen „4b:1“ in Gruppe „Allgemein“/1 „3A“ (DE1), „3b“ (DE2) oder „3C“ (DE3) auf 2 stellen ■ ■ Wirkung der Funktion auf die jeweilige Heizkreis- in Gruppe „Allgemein“/1 ■...

  • Seite 21: Außentemperatursensor

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Achtung Nicht potenzialfreie Kontakte führen zu Kurz- oder Phasenschluss. Der externe Anschluss muss potenzialfrei sein und die Anforderungen der Schutzklasse II erfül- len. Stecker Erweiterung EA1 Potenzialfreier Kontakt Potenzialfreier Kontakt (bei Anschluss Brücke zwi- Erweiterung EA1 schen L und 1 entfernen) Codierungen Codierungen...

  • Seite 22: Netzanschluss Fö

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss und KM-BUS-Anschluss von Zubehören Netzanschluss aller Zubehöre an Regelung des Wärmeerzeugers Abb. 13 Zubehöre teilweise mit direktem Netzanschluss Abb. 14 Regelung des Wärmeerzeugers Netzschalter Erweiterungssatz für Heizkreis mit Mischer M2 Netzeingang fÖ Erweiterungssatz für Heizkreis mit Mischer M3 A Netzausgang fÖ...
  • Seite 23 Montageablauf Elektrische Anschlüsse (Fortsetzung) Vorhandene Einzeladern entfernen. ■ Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern „L1“ und „N“ nicht vertauschen. In der Netzanschlussleitung ist eine Trennvorrich- ■ tung vorzusehen, die alle aktiven Leiter allpolig vom Netz trennt und der Überspannungskategorie III (3 mm) für volle Trennung entspricht.

  • Seite 24: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Falls Anschlussleitungen an heißen Bauteilen anliegen, werden sie beschädigt. Anschlussleitungen bauseitig so verlegen und befestigen, dass die maximal zulässigen Tempe- raturen der Leitungen nicht überschritten wer- den. Abb. 15 Kleinspannungsanschlüsse Kommunikationsmodul 230 V-Anschlüsse Leitungsdichtung für Netzanschlussleitung Interne Erweiterung Stecker für Anschluss Speichertemperatursensor...

  • Seite 25: Regelungsgehäuse Schließen Und Bedieneinheit Einsetzen

    Montageablauf Regelungsgehäuse schließen und Bedieneinheit einsetzen Abb. 16 Bedieneinheit (separat verpackt) in den Regelungsträ- ger einsetzen. Hinweis Die Bedieneinheit kann auch in einen Wandmontage- sockel (Zubehör) in der Nähe des Heizkessels einge- setzt werden. Montageanleitung Wandmontagesockel...

  • Seite 26: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • 1. Heizkessel öffnen....................... 28 • 2. Heizungsanlage füllen....................... 28 • 3. Heizkessel entlüften durch Spülen................... 29 •...
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 38. Einweisung des Anlagenbetreibers.................. 48...

  • Seite 28: Heizkessel Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel öffnen Abb. 17 Heizungsanlage füllen Füllwasser Achtung Ungeeignetes Füllwasser fördert Ablagerungen Dieser Wärmeerzeuger stellt Anforderungen an das und Korrosionsbildung und kann zu Schäden Füll- und Heizwasser gemäß: am Gerät führen. Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- Heizungsanlage vor dem Füllen gründlich spü- ■...

  • Seite 29: Heizkessel Entlüften Durch Spülen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Zulässige Gesamthärte des Füll- und Ergänzungswassers Gesamt-Wärmeleistung Spezifisches Anlagenvolumen < 20 l/kW 20 l/kW bis < 50 l/kW 50 l/kW ≥ ≥ ≤ 3,0 mol/m (16,8 °dH) 2,0 mol/m (11,2 °dH) < 0,02 mol/m (0,11 °dH) ≤...

  • Seite 30: Sprachumstellung (Falls Erforderlich) - Nur Bei Regelung Für Witterungsgeführten Betrieb

    Erstinbetriebnahme, Inspektion, Wartung Heizkessel entlüften durch Spülen (Fortsetzung) Mehrkesselanlage 1. Heizwasserseitiges Absperrventil schließen. Hinweis Absperrventil bleibt geöffnet. 2. Ablaufschlauch am Kesselfüll- und Entleerungs- hahn anschließen. 3. Hähne öffnen. Mit Netzdruck so lange entlüften, bis keine Luftgeräusche mehr hörbar sind. 4. Hähne schließen.

  • Seite 31: Hinweis Zur Automatischen Prüfung Des Abgastemperatursensors

    Erstinbetriebnahme, Inspektion, Wartung Hinweis zur automatischen Prüfung des Abgastemperatursensors Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Sobald Uhrzeit und Datum eingestellt sind, prüft die Direkt nach dem Einschalten, prüft die Regelung selbst- Regelung selbsttätig die Funktion des Abgastempera- tätig die Funktion des Abgastemperatursensors. tursensors.

  • Seite 32: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Siphon mit Wasser füllen (Fortsetzung) 1. Halteklammer abziehen und Einsatz heraus- ziehen. 2. Siphon mit Wasser füllen und wieder zusam- menbauen. Hinweis Zulaufschlauch beim Zusammenbauen nicht ver- drehen. Ablaufschlauch ohne Bögen und mit steti- gem Gefälle verlegen. Abb.

  • Seite 33: Gasart Umstellen (Nur Bei Betrieb Mit Flüssiggas)

    Erstinbetriebnahme, Inspektion, Wartung Gasart umstellen (nur bei Betrieb mit Flüssiggas) 1. Stellschraube am Gaskombiregler auf „2“ stel- len. 2. Netzschalter „ “ einschalten. 3. Gasart in Codieradresse „82“ einstellen: Codierung 2 aufrufen ■ ■ „Allgemein“ (Regelung für witterungsgeführten Betrieb) oder Gruppe „1“...

  • Seite 34: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) nein Ionisationsstrom baut sich Störung EE Einstellung Ionisationselekt- rode prüfen. Symbol Gasleitung entlüften. Brenner in Betrieb nein Schaltet unterhalb des ein- Dichtheit der Abgasanlage gestellten Kesselwassertem- prüfen (Abgasrezirkulation), peratur-Sollwertes aus und Gasfließdruck prüfen. startet unmittelbar neu Selbsttätiges Kalibrieren Störung E3...
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 1. Gasabsperrhahn schließen. 2. Schraube im Mess-Stutzen „PE“ am Gaskombi- regler lösen, nicht herausdrehen. Manometer anschließen. 3. Gasabsperrhahn öffnen. 4. Ruhedruck messen und Messwert in Protokoll auf Seite 125 aufnehmen. Sollwert: max. 57,5 mbar (5,75 kPa). 5.

  • Seite 36: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Max. Heizleistung einstellen Für den Heizbetrieb kann die max. Heizleistung begrenzt werden. Die Begrenzung wird über den Modulationsbereich eingestellt. Die max. einstellbare Heizleistung ist durch den Codierstecker nach oben begrenzt. Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Menü...

  • Seite 37: Brenner Ausbauen Und Brennerdichtung Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen und Brennerdichtung prüfen Abb. 26 1. Netzschalter an der Regelung und Netzspannung 6. Verschraubung des Gasanschlussrohrs lösen. ausschalten. 7. 6 Schrauben lösen und Brenner abnehmen. 2. Gasabsperrhahn schließen und sichern. Achtung 3. Regelung nach vorn klappen. Um Beschädigungen zu vermeiden, Gewebe des Flammkörpers nicht berühren.

  • Seite 38: Flammkörper Prüfen, Falls Erforderlich, Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Flammkörper prüfen, falls erforderlich, austauschen D 4x B 3x Abb. 27 1. Elektroden ausbauen. 5. Neuen Flammkörper mit neuer Dichtung einsetzen und mit 4 Torxschrauben befestigen. 2. 3 Halteklammern am Wärmedämmring lösen und Wärmedämmring abnehmen. Hinweis Anzugsdrehmoment: 4,5 Nm 3.

  • Seite 39: Rückströmsicherung Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Rückströmsicherung prüfen Abb. 28 1. 3 Schrauben lösen und Gebläse 4. Rückströmsicherung ausbauen. wieder einbauen. 2. Rückströmsicherung abnehmen. 5. Gebläse wieder anbauen und mit 3 Schrauben befestigen. 3. Klappe und Dichtung auf Verschmutzung und Anzugsdrehmoment: 3,0 Nm Beschädigungen prüfen, ggf.

  • Seite 40: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und… (Fortsetzung) 3. Abstände prüfen. Falls die Abstände nicht in Ord- nung oder die Elektroden beschädigt sind, Elektro- den mit Dichtung austauschen und ausrichten. Schrauben der Elektroden festziehen. Anzugsdreh- moment: 2,0 Nm Heizflächen reinigen Achtung Hinweis Kratzer an der heizgasberührten Oberfläche des...

  • Seite 41: Neutralisationseinrichtung Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) 1. Halteklammer abziehen und Einsatz heraus- ziehen. 2. Siphon reinigen und ungehinderten Abfluss des Kondenswassers prüfen. 3. Siphon mit Wasser füllen und wieder zusam- menbauen. Hinweis Zulaufschlauch beim Zusammenbauen nicht ver- drehen.

  • Seite 42: Verbrennungsqualität Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen Die elektronische Verbrennungsregelung sorgt auto- 1. Abgasanalysegerät an Öffnung Abgas am Kes- matisch für eine optimale Verbrennungsqualität. Bei selanschluss-Stück anschließen. der Erstinbetriebnahme/Wartung ist nur eine Kontrolle der Verbrennungswerte erforderlich. Dazu den CO- 2. Gasabsperrhahn öffnen, Heizkessel in Betrieb neh- Gehalt und CO - oder O -Gehalt messen.

  • Seite 43: Abgassystem Auf Freien Durchgang Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Obere/untere Wärmeleistung auswählen Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Menü Service-Menü 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. „Aktorentest“ 2.
  • Seite 44 Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Neigung -5 -10 -15 -20 Außentemperatur in °C Abb. 33 Einstellbereiche Neigung: Änderung des normalen Raumtemperatur-Sollwerts ■ Fußbodenheizungen: 0,2 bis 0,8 ■ Niedertemperaturheizungen: 0,8 bis 1,6 Bedienungsanleitung Raumtemperatur-Sollwert einstellen Reduzierter Raumtemperatur-Sollwert Für jeden Heizkreis getrennt einstellbar.

  • Seite 45: Regelung In Lon Einbinden

    Erstinbetriebnahme, Inspektion, Wartung Heizkennlinien einstellen (nur bei Regelung für… (Fortsetzung) Erweitertes Menü: å 2. „Heizung“ 3. Heizkreis auswählen. 4. „Heizkennlinie“ 5. „Neigung“ oder „Niveau“ 6. Heizkennlinie entsprechend den Erfordernissen der Anlage einstellen. Außentemperatur in °C Abb. 36 Neigung ändern Niveau ändern (vertikale Parallelverschiebung der Heizkennlinie) Regelung in LON einbinden Das Kommunikationsmodul LON muss eingesteckt...

  • Seite 46: Anzeige „Wartung" Abfragen Und Zurücksetzen

    Erstinbetriebnahme, Inspektion, Wartung Regelung in LON einbinden (Fortsetzung) Kesselkreisregelung Vitotronic 200-H Vitotronic 200-H Vitocom Viessmann Anlagennummer, Viessmann Anlagennummer, Viessmann Anlagennummer, — Codierung „98:1“ Codierung „98:1“ Codierung „98:1“ Fehlerüberwachung LON- Fehlerüberwachung LON- Fehlerüberwachung LON- — Teilnehmer, Teilnehmer, Teilnehmer, Codierung „9C:20“ Codierung „9C:20“...

  • Seite 47: Vorderblech Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Anzeige „Wartung“ abfragen und zurücksetzen (Fortsetzung) Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Nach durchgeführter Wartung: Codierung zurücksetzen Service-Menü: Codierung „24:1“ in Gruppe 2 auf „24:0“ zurücksetzen. 1. OK und gleichzeitig ca. 4 s lang drücken. å...
  • Seite 48 Erstinbetriebnahme, Inspektion, Wartung Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.

  • Seite 49: Codierung 1

    Codierung 1 Codierebene 1 aufrufen Bei Regelung für witterungsgeführten Betrieb werden ■ die Codierungen im Klartext angezeigt. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Heizungsanlagen mit einem Heizkreis ohne Mischer ■...
  • Seite 50 Codierung 1 Allgemein/Gruppe „1“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Anlagenschema 00:1 Anlagenausführung 1: 00:2 Anlagenschemen siehe folgende Ta- Ein Heizkreis ohne Mischer A1 belle: (Heizkreis 1), ohne Trinkwasser- 00:10 erwärmung Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwassererwärmung (Codie- rung stellt sich automatisch ein) Ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwassererwärmung...
  • Seite 51 Codierung 1 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Teilnehmer-Nr. 77:1 LON-Teilnehmernummer (nur bei 77:2 LON-Teilnehmernummer einstellbar Regelung für witterungsgeführten von 1 bis 99: Betrieb) 77:99 1 - 4 = Heizkessel 5 = Kaskade 10 - 97 = Vitotronic 200-H 98 = Vitogate 99 = Vitocom Hinweis...

  • Seite 52: Kessel/Gruppe „2

    Codierung 1 Kessel/Gruppe „2“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Wartung Brenner Betriebsstunden in 100 21:0 Kein Wartungsintervall (Betriebs- 21:1 Anzahl der Brennerbetriebsstunden stunden) eingestellt bis zur nächsten Wartung einstellbar 21:100 von 100 bis 10 000 h ≙ Ein Einstellschritt 100 h Wartung Zeitintervall in Monaten 23:0...

  • Seite 53: Codierung 1

    Codierung 1 Solar/Gruppe „4“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Drehzahlsteuerung Solarkreispumpe 02:... Angabe abhängig vom Software- 02:0 Solarkreispumpe nicht drehzahlge- stand des Solarregelungsmoduls steuert 02:1 Mit Funktion Wellenpaketsteuerung Nicht einstellen! 02:2 Solarkreispumpe drehzahlgesteuert mit PWM-Ansteuerung Speichermaximaltemperatur 08:60 Trinkwassertemperatur-Sollwert 08:10 Trinkwassertemperatur-Sollwert ein- (Speichermaximaltemperatur)
  • Seite 54 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung Vorrang Trinkwassererwärmung A2:2 Speichervorrang auf Heizkreis- A2:0 Ohne Speichervorrang auf Heiz- pumpe und Mischer kreispumpe und Mischer A2:1 Speichervorrang nur auf Mischer A2:3 Reduzierter Vorrang auf Mischer: Dem Heizkreis wird eine reduzierte A2:15 Wärmemenge zugeführt.
  • Seite 55 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Erweiterte Sparfunktion Mischer A7:0 Ohne Sparfunktion Mischer. A7:1 Mit Sparfunktion Mischer (erweiterte Nur bei Regelung für witterungsge- Heizkreispumpenlogik): führten Betrieb und Heizkreis mit Heizkreispumpe zusätzlich „AUS“: Mischer.
  • Seite 56 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Min. Vorlauftemperatur Heizkreis C5:20 Elektronische Minimalbegrenzung C5:1 Minimalbegrenzung einstellbar von 1 der Vorlauftemperatur 20 °C (nur bis 127 °C (begrenzt durch kessel- bei Regelung für witterungsgeführ- C5:127 spezifische Parameter) ten Betrieb)
  • Seite 57 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Partybetrieb Zeitbegrenzung F2:8 Zeitliche Begrenzung für Partybe- F2:0 Keine Zeitbegrenzung für Partybe- trieb oder Externe Betriebspro- trieb grammumstellung mit Taster: 8 h F2:1 Zeitliche Begrenzung einstellbar von (nur bei Regelung für witterungs- 1 bis 12 h geführten Betrieb)
  • Seite 58 Codierung 1 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Zeitdauer Erhöhung Vorlauftemperatur-Sollwert Fb:60 Zeitdauer für die Erhöhung des Fb:0 Zeitdauer einstellbar von 0 bis Kesselwasser- bzw. Vorlauftempe- 240 min ratur-Sollwerts (siehe Codier- Fb:240 adresse „FA“) 60 min. Siehe Bei- spiel auf Seite 120 (nur bei Rege- lung für witterungsgeführten Be- trieb).

  • Seite 59: Codierebene 2 Aufrufen

    Codierung 2 Codierebene 2 aufrufen In der Codierebene 2 sind alle Codierungen erreich- ■ bar. ■ Nicht angezeigt werden Codierungen, die durch Aus- stattung der Heizungsanlage oder Einstellung ande- rer Codierungen keine Funktion haben. Der Heizkreis ohne Mischer wird im Folgenden mit ■...
  • Seite 60 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierungen Codierung im Auslieferungszustand Mögliche Umstellung 00:1 Anlagenausführung 1: 00:2 Anlagenschemen siehe folgende Ta- Ein Heizkreis ohne Mischer A1 belle: (Heizkreis 1), ohne Trinkwasser- 00:10 erwärmung Wert Ad- Anlagenaus- Beschreibung resse 00: ... führung Ein Heizkreis ohne Mischer A1 (Heizkreis 1), mit Trinkwassererwärmung (Codie- rung stellt sich automatisch ein) Ein Heizkreis mit Mischer M2 (Heizkreis 2), ohne Trinkwassererwärmung Ein Heizkreis mit Mischer (Heizkreis 2), mit Trinkwassererwärmung...
  • Seite 61 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 36:0 Funktion Ausgang an Erweite- 36:1 Funktion Ausgang : Zubringer- rung EA1: Störungsmeldung pumpe Hinweis Funktion nur möglich in Verbindung mit einer über LON angeschlosse- nen Heizkreisregelung. 36:2 Funktion Ausgang : Trinkwasser- zirkulationspumpe 39:2...
  • Seite 62 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung Funktion interne Umwälzpumpe: Codieradresse 3E 3b:5 Funktion Eingang DE2: Störmelde- eingang 3b:6 Funktion Eingang DE2: Kurzzeitbe- trieb Trinkwasserzirkulationspumpe (Tastfunktion). Einstellung Laufzeit Trinkwasserzir- kulationspumpe: Codieradresse 3d 3C:0 Funktion Eingang DE3 an Erweite- 3C:1 Funktion Eingang DE3: Betriebspro- rung EA1: Keine Funktion...
  • Seite 63 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 51:2 Anlage mit Heizwasser-Pufferspei- cher: Kesselkreispumpe wird bei Wärme- anforderung nur eingeschaltet, wenn der Brenner läuft. 52:0 Ohne Vorlauftemperatursensor für 52:1 Mit Vorlauftemperatursensor für hyd- hydraulische Weiche raulische Weiche (wird automatisch erkannt) 53:1 Funktion Anschluss...
  • Seite 64 Regelung angeschlossenen Sen- 97:2 Regelung sendet Außentemperatur sors wird intern verwendet (nur bei an Vitotronic 200-H Regelung für witterungsgeführten Betrieb) 98:1 Viessmann Anlagennummer 98:1 Anlagennummer einstellbar von 1 In Verbindung mit Überwachung bis 5 mehrerer Anlagen über 98:5 Vitocom 300...
  • Seite 65 Codierung 2 Allgemein/Gruppe „1“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 9b:70 Vorlauftemperatur-Sollwert bei ex- 9b:0 Vorlauftemperatur-Sollwert bei exter- terner Anforderung 70 °C ner Anforderung einstellbar von 0 9b:127 bis 127 °C (begrenzt durch kessel- spezifische Parameter) 9C:20 Überwachung LON-Teilnehmer 9C:0 Keine Überwachung Falls ein Teilnehmer nicht antwor- 9C:5...

  • Seite 66: Kessel/Gruppe „2

    Codierung 2 Kessel/Gruppe „2“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 23:24 24:0 Keine Anzeige „Wartung“ im Dis- 24:1 Anzeige „Wartung“ im Display play Adresse wird automatisch gesetzt, muss manuell nach Wartung zurück- gesetzt werden. 28:0 Keine Intervallzündung des Bren- 28:1 Zeitintervall von 1 h bis 24 h einstell- ners bar.

  • Seite 67: Warmwasser/Gruppe „3

    Codierung 2 Warmwasser/Gruppe „3“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 5b:0 Speicher-Wassererwärmer direkt 5b:1 Speicher-Wassererwärmer hinter am Heizkessel angeschlossen der hydraulischen Weiche ange- schlossen 5E:0 Umwälzpumpe zur Speicherbehei- 5E:1 Umwälzpumpe zur Speicherbehei- zung bleibt bei Signal „extern zung wird bei Signal „extern Sper- Sperren“...
  • Seite 68 1 bis 40 K Anlagenkomponenten und Wärme- 0A:40 trägermedium. 0b:0 Frostschutzfunktion für Solarkreis 0b:1 Frostschutzfunktion für Solarkreis ausgeschaltet eingeschaltet (nicht erforderlich bei Viessmann Wärmeträgermedium). 0C:1 Delta-T-Überwachung eingeschal- 0C:0 Delta-T-Überwachung ausgeschaltet Zu geringer oder kein Volumen- strom im Solarkreis wird erfasst.

  • Seite 69: Solar/Gruppe „4

    Ungewollter Volumenstrom im Solarkreis (z. B. nachts) wird erfasst. 0E:1 Wärmebilanzierung in Verbindung 0E:2 Nicht einstellen! mit Viessmann Wärmeträgerme- 0E:0 Keine Wärmebilanzierung dium 0F:70 Volumenstrom des Solarkreises 0F:1 Volumenstrom einstellbar von 0,1 bei max. Pumpendrehzahl 7 l/min bis 25,5 l/min ≙...

  • Seite 70: Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5

    Codierung 2 Solar/Gruppe „4“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung 22:8 Einschalttemperaturdifferenz bei 22:2 Einschalttemperaturdifferenz ein- Heizungsunterstützung 8 K (Codie- stellbar von 2 bis 30 K rung „20:4“ muss eingestellt sein) 22:30 23:4 Ausschalttemperaturdifferenz bei 23:2 Ausschalttemperaturdifferenz ein- Heizungsunterstützung 4 K (Codie- stellbar von 1 bis 29 K rung „20:4“...
  • Seite 71 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung A2:2 Speichervorrang auf Heizkreis- A2:0 Ohne Speichervorrang auf Heiz- pumpe und Mischer kreispumpe und Mischer A2:1 Speichervorrang nur auf Mischer A2:3 Reduzierter Vorrang auf Mischer Dem Heizkreis wird eine reduzierte A2:15 Wärmemenge zugeführt...
  • Seite 72 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Parameter Adresse A5:... Mit Heizkreispumpenlogik-Funktion: Heizkreispumpe „AUS“ + 5 K > Soll + 4 K > Soll + 3 K > Soll + 2 K > Soll + 1 K >...
  • Seite 73 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung b2:8 Mit Fernbedienung und für den b2:0 Ohne Raumeinfluss Heizkreis muss Betrieb mit Raum- b2:1 Raumeinflussfaktor einstellbar von 1 temperatur-Aufschaltung codiert bis 64. Je höher der Wert, umso grö- sein: Raumeinflussfaktor 8 (nur bei b2:64 ßer der Raumeinfluss.
  • Seite 74 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung d6:2 Heizkreispumpe wird bei Signal „Ex- tern Sperren“ eingeschaltet (abhän- gig von Codieradresse 3A, 3b und d7:0 Heizkreispumpe bleibt bei Signal d7:1 Heizkreispumpe wird bei Signal „Ex- „Extern Anfordern“...
  • Seite 75 Codierung 2 Heizkreis 1, Heizkreis 2, Heizkreis 3/Gruppe „5“ (Fortsetzung) Codierung im Auslieferungszustand Mögliche Umstellung F5:12 Nachlaufzeit der Kesselkreis- F5:0 Keine Nachlaufzeit der Kesselkreis- pumpe bei Heizbetrieb: 12 min pumpe (nur bei Regelung für angehobe- F5:1 Nachlaufzeit der Kesselkreispumpe nen Betrieb) einstellbar von 1 bis 20 min F5:20 F6:25...

  • Seite 76: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Ebene Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Service-Ebene aufrufen Service-Menü: Service-Menü: 1. OK und gleichzeitig ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å å 2. Gewünschtes Menü auswählen. Siehe folgende Ab- Im Display blinkt „...

  • Seite 77: Diagnose

    Diagnose und Serviceabfragen Diagnose Betriebsdaten Regelung für witterungsgeführten Betrieb Regelung für angehobenen Betrieb Betriebsdaten abfragen Betriebsdaten können in sechs Bereichen abgefragt Betriebsdaten können im Menü „i“ abgefragt werden. ■ ■ werden. Siehe „Diagnose“ in der Übersicht Service- Weitere Informationen zu Betriebsdaten siehe Kapitel ■...
  • Seite 78 Diagnose und Serviceabfragen Diagnose (Fortsetzung) Bedeutung der jeweiligen Werte in den einzelnen Zeilen und Feldern siehe folgende Tabelle: Zeile (Kurzab- Feld frage) Anlagenschema 01 bis 10 Softwarestand Softwarestand Regelung Bedieneinheit Revisionsstand Gerät Gerätekennung ZE-ID Anzahl KM-BUS-Teilnehmer Softwarestand Solarregelungs- modul SM1 Softwarestand Revisionsstand Gasfeuerungs- Gasfeuerungsautomat...
  • Seite 79 Diagnose und Serviceabfragen Diagnose (Fortsetzung) 4. Ausgewählte Abfrage mit OK bestätigen. Bedeutung der einzelnen Abfragen siehe folgende Tabelle: Kurzabfrage Displayanzeige Anlagen- Softwarestand Softwarestand schema 1 bis 2 Regelung Bedieneinheit Gedämpfte Außentemperatur Kesselwassertemperatur-Sollwert Gemeinsame Anforderungstemperatur Speichertemperatur-Sollwert Anzahl KM-BUS Teilnehmer Anzahl LON Teilnehmer SNVT-Konfigu- Softwarestand Softwarestand...

  • Seite 80: Ausgänge Prüfen (Relaistest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Kurzabfrage Displayanzeige Stagnationszeit der Solaranlage in h Nachtzirkulation Solaranlage (Anzahl) Überwachung Differenztemperatur Solare Hei- Schaltzustand zungsunterstüt- Ausgang 22 zung 0: aus 0: nicht aktiv 1: ein 1: aktiv Erweiterung Open Therm (falls vorhanden) Softwarestand Status Trinkwas- Externe Aufschaltung 0 - 10 V sererwärmung Anzeige in %...

  • Seite 81: Regelung Für Angehobenen Betrieb

    Diagnose und Serviceabfragen Ausgänge prüfen (Relaistest) (Fortsetzung) Regelung für angehobenen Betrieb 1. OK und gleichzeitig ca. 4 s lang drücken. 4. Ausgewählten Aktor mit OK bestätigen. å Im Display blinkt „ “ . Im Display erscheint die Ziffer für den aktivierten Ü...

  • Seite 82: Störungsbehebung Störungsanzeige

    Störungsbehebung Störungsanzeige Regelung für witterungsgeführten Betrieb Bei einer Störung blinkt die rote Störungsanzeige Quittierte Störungen aufrufen Im Display blinkt „ “ und „Störung“ wird angezeigt. Im Basis-Menü „Störung“ auswählen. Eine Liste der anstehenden Störungen wird angezeigt. Störungscodes aus Störungsspeicher auslesen (Fehlerhistorie) Die letzten 10 aufgetretenen Störungen (auch beho- bene) werden gespeichert und können abgefragt wer-...

  • Seite 83: Störungscodes

    Störungsbehebung Störungsanzeige (Fortsetzung) Quittierte Störungen aufrufen Die Störungen sind nach Aktualität geordnet. OK ca. 4 s lang drücken. 1. OK und gleichzeitig ca. 4 s lang drücken. å Die letzten 10 aufgetretenen Störungen (auch beho- bene) werden gespeichert und können abgefragt wer- 2.
  • Seite 84 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner blockiert Kurzschluss Kes- Kesseltemperatursenso- seltemperatursen- ren prüfen (siehe Sei- te 93) Brenner blockiert Unterbrechung Kesseltemperatursenso- Kesseltemperatur- ren prüfen (siehe Sei- sensor te 93) Mischer wird zuge- Kurzschluss Vor- Vorlauftemperatursensor fahren...
  • Seite 85 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Keine solare Warm- Unterbrechung Temperatursensor & wasserbereitung Kollektortempera- Solarregelungsmodul tursensor oder Sensor an der Vitosolic prüfen. Regelbetrieb Unterbrechung Temperatursensor an An- Kollektor- Rück- schluss S3 an der lauftemperatursen- Vitosolic prüfen.
  • Seite 86 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Mischer regelt auf Kommunikations- Anschlüsse und Codie- 20 °C Vorlauftempe- fehler Erweite- rung Erweiterungssatz ratur. rungssatz für Heiz- prüfen. kreis 3 (mit Mi- scher) Regelbetrieb ohne Kommunikations- Anschlüsse, Leitung, Fernbedienung...
  • Seite 87 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb Falsches Kommu- Kommunikationsmodul nikationsmodul LON austauschen Regelbetrieb Kommunikations- Anschlüsse prüfen fehler Erweiterung Regelbetrieb Kommunikations- Solarregelungsmodul fehler Solarrege- oder Vitosolic prüfen lungsmodul oder Vitosolic Regelbetrieb Kommunikations- Anschlüsse prüfen fehler Erweiterung Regelbetrieb...
  • Seite 88 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Regelbetrieb ohne Unterbrechung Raumtemperatursensor Raumeinfluss Raumtemperatur- Heizkreis 2 und Einstel- sensor Heizkreis 2 lung der Fernbedienung (mit Mischer) prüfen (siehe Seite 121) Regelbetrieb ohne Unterbrechung Raumtemperatursensor Raumeinfluss Raumtemperatur- Heizkreis 3 und Einstel-...
  • Seite 89 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner auf Störung Ionisationsstrom Gasversorgung (Gas- nicht im gültigen druck und Gasströmungs- Bereich wächter) prüfen, Gaskom- biregler und Verbindungs- leitung prüfen. Zuordnung der Gasart prüfen (siehe Seite 33). Ionisationselektrode prü- fen: Abstand zum Flamm-...
  • Seite 90 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner auf Störung Flammensignal ist Gasversorgung (Gas- bei Brennerstart druck und Gasströmungs- nicht vorhanden wächter) prüfen, oder zu gering. Gaskombiregler prüfen. Ionisationselektrode und Verbindungsleitung prü- fen. Zündung prüfen: Verbindungsleitungen ■...
  • Seite 91 Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner auf Störung Flammensignal ist Ionisationselektrode und beim Brennerstart Verbindungsleitung prü- bereits vorhanden. fen. Entriegelungstaste R be- tätigen. Brenner auf Störung Temperaturwerte Kesseltemperatursenso- der Kesseltempe- ren austauschen ratursensoren wei- chen zu weit vonei- nander ab.

  • Seite 92: Instandsetzung

    Störungsbehebung Störungscodes (Fortsetzung) Störungs- Konst. Witter.gef. Verhalten der Anla- Störungsursache Maßnahme code im Display Brenner blockiert Codierstecker oder Entriegelungstaste R be- oder auf Störung Grundleiterplatte tätigen. Falls Störung defekt oder fal- nicht behoben, Codierste- scher Codierste- cker prüfen, Codierste- cker cker oder Regelung aus- tauschen.

  • Seite 93: Kesseltemperatursensoren, Speichertemperatursensor Oder Vorlauf- Temperatursensor Für Hydr. Weiche Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) 1. Stecker „X3“ von der Regelung abziehen. 2. Widerstand des Außentemperatursensors zwi- schen „X3.1“ und „X3.2“ am abgezogenen Stecker messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen und Messung direkt am Sensor wiederholen.

  • Seite 94: Abgastemperatursensor Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor 1 ■ Leitungen am Kesseltemperatursensor § abzie- hen und Widerstand messen. ■ Kesseltemperatursensor 2 Leitungen am Kesseltemperatursensor § abziehen und Widerstand messen. ■ Speichertemperatursensor Stecker von Leitungsbaum an der Regelung abziehen und Widerstand messen. Vorlauftemperatursensor ■ 10 30 50 70 90 110 Stecker „X3“...

  • Seite 95: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Störung bei Erstinbetriebnahme (Fehler A3) 2. Falls erforderlich, Lage des Abgastemperatursen- sors korrigieren oder defekten Abgastemperatur- Die Regelung prüft bei Erstinbetriebnahme die kor- sensor austauschen. rekte Platzierung des Abgastemperatursensors. Falls die Inbetriebnahme abgebrochen wird und Fehlermel- 3. Entriegelungstaste R betätigen und Inbetrieb- dung A3 angezeigt wird: nahme wiederholen.

  • Seite 96: Vitotronic 200-H Prüfen (Zubehör)

    Störungsbehebung Instandsetzung (Fortsetzung) Während des Eigentests die Drehrichtung des Mischer-Motors beobachten. Danach den Mischer von Hand in Stellung „Auf“ brin- gen. Der Vorlauftemperatursensor muss jetzt eine höhere Temperatur erfassen. Falls die Temperatur sinkt, ist entweder die Drehrichtung des Motors falsch oder der Mischereinsatz falsch eingebaut.

  • Seite 97: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 52 Typenschild Baugruppe Regelung Baugruppe Gehäuse Baugruppe Hydraulik Baugruppe Wärmezelle Sonstige mit Brenner...

  • Seite 98: Baugruppe Gehäuse

    Einzelteillisten Baugruppe Gehäuse 0003 0008 0001 0008 0004 0008 0008 0008 0008 0009 0006 0007 0005 0002 0001 0002 Abb. 53...
  • Seite 99 Einzelteillisten Baugruppe Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Befestigungsclip (2 Stück) 0002 Schriftzug 0003 Wandhalterung 0004 Kapselblech 0005 Vorderblech 0006 Regelungsträger 0007 Zugriffschutz 0008 Tüllen (Satz) 0009 Stellfuß M 8 x 80...

  • Seite 100: Baugruppe Wärmezelle

    Einzelteillisten Baugruppe Wärmezelle 0004 0003 0011 0003 0004 0005 0005 0018 0006 0010 0007 0010 0014 0017 0017 0001 0008 0015 0015 0013 0016 0012 0015 0014 0012 0016 0002 0009 0014 0014 Abb. 54...
  • Seite 101 Einzelteillisten Baugruppe Wärmezelle (Fortsetzung) Pos. Einzelteil 0001 Brenner 0002 Kondenswasserschlauch 0003 Abgasdichtung 0004 Zuluftdichtung DN 125 0005 Verschluss-Stopfen Kesselanschluss-Stück 0006 Abgastemperatursensor 0007 Wärmetauscher 0008 Kondensatschlauch 0009 Gasrohr 0010 Abgasdichtung 0011 Kesselanschluss-Stück 80/125 0012 O-Ring 35,4 x 3,59 (5 Stück) 0013 Siphon 0014 Dichtung A 16 x 24 x 2 (5 Stück)

  • Seite 102: Baugruppe Brenner

    Einzelteillisten Baugruppe Brenner 0009 0002 0003 0013 0016 0003 0002 0003 0005 0006 0010 0004 0005 0011 0005 0006 0015 0006 0007 0010 0008 0001 0014 0012 Abb. 55...
  • Seite 103 Einzelteillisten Baugruppe Brenner (Fortsetzung) Pos. Einzelteil 0001 Gaskombiregler CES 0002 Brennerdichtung 0003 Flammkörperdichtung 0004 Brennertür 0005 Dichtung Zündelektrode (5 Stück) 0006 Dichtung Ionisationselektrode (5 Stück) 0007 Zündgerät 0008 Venturiverlängerung 0009 Wärmedämmring 0010 Rückströmsicherung 0011 Zündelektrodenblock 0012 Gasdüse 10 weiß 0013 Zylinderflammkörper 0014 Radiallüfter RG148 E 230VAC...

  • Seite 104: Baugruppe Hydraulik

    Einzelteillisten Baugruppe Hydraulik 0009 0011 0005 0005 0011 0012 0010 0011 0015 0002 0011 0003 0006 0005 0002 0002 0010 0008 0001 0006 0013 0005 0010 0006 0005 0007 0010 0004 0010 0015 0015 0014 0015 Abb. 56...
  • Seite 105 Einzelteillisten Baugruppe Hydraulik (Fortsetzung) Pos. Einzelteil 0001 Schnellentlüfter G 3/8 0002 O-Ring 17,86 x 2,62 (5 Stück) 0003 Strömungskontrollschalter 0004 Anschlussrohr HR 0005 Clip 8 (5 Stück) 0006 Runddichtring 8 x 2 (5 Stück) 0007 Manometer 0-6 bar 0008 Anschlussrohr HV 0009 Temperatursensor (2 Stück) 0010...

  • Seite 106: Baugruppe Regelung

    Einzelteillisten Baugruppe Regelung 0002 0008 0009 0004 0009 0005 0015 0001 0003 0020 0015 0014 0005 0004 0017 0015 0006 0018 0007 0013 0010 0011 Abb. 57...
  • Seite 107 Einzelteillisten Baugruppe Regelung (Fortsetzung) Pos. Einzelteil 0001 Regelung VBC135-A10.001 0002 Gehäuserückwand 0003 Codierstecker 0004 Sicherung T 6,3A 250V (10 Stück) 0005 Sicherungsgriff 6,3 AT 0006 Vitotronic 200 HO1B Bedienteil 0007 Vitotronic 100 HC1B Bedienteil 0008 Kommunikationsmodul LON HO1 0009 Leiterplatte Adapter 0010 Leitungsbaum X8/X9/Ionisation 0011...

  • Seite 108: Baugruppe Sonstige

    Einzelteillisten Baugruppe Sonstige 0004 0005 0006 0003 0002 0001 Abb. 58...
  • Seite 109 Einzelteillisten Baugruppe Sonstige (Fortsetzung) Pos. Einzelteil 0001 Bedienungsanleitung Vitotronic 200 HO1B 0002 Bedienungsanleitung Vitotronic 100 HC1B 0003 Montage- und Serviceanleitung 0004 Sprühdosenlack weiß 150 ml 0005 Lackstift weiß 0006 Spezialschmierfett...

  • Seite 110: Funktionsbeschreibung Regelung Für Angehobenen Betrieb

    Funktionsbeschreibung Regelung für angehobenen Betrieb °C Abb. 59 Heizbetrieb Bei Anforderung durch den Raumthermostaten wird im Die Kesselwassertemperatur wird durch den elektron- Betriebsprogramm Heizen und Warmwasser „ “ die ischen Temperaturwächter im Brennersteuergerät eingestellte Kesselwasser-Solltemperatur gehalten. begrenzt. Liegt keine Anforderung vor, wird die Kesselwasser- Einstellbereich der Vorlauftemperatur: 20 bis 74 °...

  • Seite 111: Heizbetrieb

    Funktionsbeschreibung Regelung für witterungsgeführten Betrieb (Fortsetzung) Heizbetrieb Durch die Regelung wird eine Kesselwasser-Solltem- Die Kesselwassertemperatur wird durch den elektron- peratur ermittelt in Abhängigkeit von der Außentempe- ischen Temperaturwächter im Brennersteuergerät ratur oder Raumtemperatur (bei Anschluss einer raum- begrenzt. temperaturgeführten Fernbedienung) und von Nei- gung/Niveau der Heizkennlinie.

  • Seite 112: Interne Erweiterungen (Zubehör)

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) Interne Erweiterung H1 Abb. 61 Die interne Erweiterung wird in das Regelungsge- ■ Heizkreispumpe für Heizkreis ohne Mischer (Codie- häuse eingebaut. An den Relaisausgang können rung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Codierung Die Funktion wird über die Codieradresse „53“...

  • Seite 113: Interne Erweiterung H2

    Funktionsbeschreibung Interne Erweiterungen (Zubehör) (Fortsetzung) Interne Erweiterung H2 Abb. 62 Die interne Erweiterung wird in das Regelungsge- Heizkreispumpe für Heizkreis ohne Mischer (Codie- ■ häuse eingebaut. An den Relaisausgang können rung „53:2“) folgende Funktionen alternativ angeschlossen werden. ■ Umwälzpumpe zur Speicherbeheizung (Codierung Die Funktion wird über die Codieradresse „53“...

  • Seite 114: Externe Erweiterungen (Zubehör)

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) Erweiterung AM1 Abb. 63 Umwälzpumpe A Netzanschluss für weiteres Zubehör fÖ Umwälzpumpe KM-BUS Netzanschluss fÖ Funktionen Die Funktion der Ausgänge wird über Codierungen an der Regelung des Heizkessels gewählt. An Anschluss A1 und A2 kann je eine der folgenden Umwälzpumpen angeschlossen werden: Heizkreispumpe für Heizkreis ohne Mischer ■...

  • Seite 115: Erweiterung Ea1

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Erweiterung EA1 Abb. 64 Sicherung Sammelstörmeldung/Zubringerpumpe/Trink- Digitaler Eingang 1 wasserzirkulationspumpe (potenzialfrei) Digitaler Eingang 2 Trinkwasserzirkulationspumpen mit eigenstän- ∼ Digitaler Eingang 3 digen Funktionen direkt an 230 V anschlie- 10V 0 10-V-Eingang ßen. – – Netzanschluss KM-BUS fÖ...

  • Seite 116: Regelungsfunktionen

    Funktionsbeschreibung Externe Erweiterungen (Zubehör) (Fortsetzung) Die Wirkung der Betriebsprogramm-Umschaltung wird Analoger Eingang 0 10 V – über Codieradresse d5 in Gruppe „Heizkreis“ gewählt. Die 0 10 V-Aufschaltung bewirkt einen zusätzlichen – Die Zeitdauer der Umschaltung wird über Codier- Kesselwassertemperatur-Sollwert: adresse F2 in Gruppe „Heizkreis“ eingestellt. 1 V wird als „keine Vorgabe für Kesselwassertem- –...

  • Seite 117: Externes Sperren

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Betriebsprogramm-Umschaltung Codierung Umschaltung über Eingang DE1 d8:1 Umschaltung über Eingang DE2 d8:2 Umschaltung über Eingang DE3 d8:3 In welche Richtung die Betriebsprogramm-Umschal- tung erfolgt wird in Codieradresse „d5“ in Gruppe „Heizkreis“ eingestellt: Betriebsprogramm-Umschaltung Codierung Umschaltung in Richtung „Dauernd Reduziert“ bzw. „Dauernd Abschaltbetrieb“ (je d5:0 nach eingestelltem Sollwert) Umschaltung in Richtung „Dauernd Heizbetrieb“...

  • Seite 118: Entlüftungsprogramm

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Externes Anfordern Codierung Eingang DE1 3A:2 Eingang DE2 3b:2 Eingang DE3 3C:2 Die Wirkung auf die interne Umwälzpumpe wird in Der Mindestkesselwassertemperatur-Sollwert bei ext. Codieradresse „3F“ in Gruppe „Allgemein“ gewählt. Anforderung wird in Codieradresse „9b“ in Gruppe Die Wirkung auf die jeweilige Heizkreispumpe wird in „Allgemein“...
  • Seite 119 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 3: Codierung „F1:3“ Tage Abb. 67 Temperaturprofil 4: Codierung „F1:4“ Tage Abb. 68 Temperaturprofil 5: Codierung „F1:5“ Tage Abb. 69 Temperaturprofil 6: Codierung „F1:6“ Tage Abb. 70 Temperaturprofil 7: Codierung „F1:15“ Tage Abb. 71...

  • Seite 120: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Codier- von der Außentemperatur automatisch angehoben adressen „F8“ und „F9“ in Gruppe „Heizkreis“ einstell- werden.

  • Seite 121: Zuordnung Der Heizkreise An Der Fernbedienung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Uhrzeit Abb. 73 Beginn des Betriebs mit normaler Raumtemperatur Kesselwasser- bzw. Vorlauftemperatur-Sollwert entsprechend eingestellter Heizkennlinie Kesselwasser- bzw. Vorlauftemperatur-Sollwert entsprechend Codieradresse „FA“: 50 °C + 20 % = 60 °C Zeitdauer des Betriebs mit erhöhtem Kesselwas- ser- bzw.

  • Seite 122: Elektronische Verbrennungsregelung

    Funktionsbeschreibung Zuordnung der Heizkreise an der Fernbedienung (Fortsetzung) Hinweis Der Vitotrol 200A und 200 RF kann ein Heizkreis zuge- ordnet werden. Der Vitotrol 300A und 300 RF können bis zu drei Heiz- kreise zugeordnet werden. Es können max. 2 leitungsgebundene Fernbedienun- gen oder 3 Funk-Fernbedienungen an der Regelung angeschlossen werden.

  • Seite 123: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Interne Anschlüsse Abb. 74 Grundleiterplatte Strömungswächter X... Elektrische Schnittstellen Zündeinheit § Kesseltemperatursensor Gebläsemotor a-Ö Kesseltemperatursensor A Ansteuerung Gebläsemotor § a-Ö Ionisationselektrode Modulationsspule a:Ö Abgastemperatursensor...

  • Seite 124: Tungsschema Externe Anschlüsse

    Anschluss- und Verdrahtungsschema Externe Anschlüsse Abb. 75 A1 Grundleiterplatte Vorlauftemperatursensor hydraulische Weiche A2 Schaltnetzteil Speichertemperatursensor A3 Optolink (Stecker am Leitungsbaum) A4 Feuerungsautomat Heizkreispumpe oder Kesselkreispumpe sÖ A5 Bedieneinheit Umwälzpumpe wahlweise: A6 Codierstecker Zirkulationspumpe ■ A7 Anschlussadapter ■ Externe Heizkreispumpe A8 Kommunikationsmodul LON oder Kommunikati- ■...

  • Seite 125: Protokolle

    Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/ nahme Service Datum Untersch. Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließdruck) bei Erdgas E mbar 17-25 1,70-2,5 bei Erdgas LL mbar 17-25 1,70-2,5 bei Flüssiggas mbar 42,5-57,5 4,25-5,75 Gasart ankreuzen Kohlendioxidgehalt CO bei Erdgas bei unterer Wärmeleistung Vol.-%...

  • Seite 126: Technische Daten

    Technische Daten Technische Daten Gas-Heizkessel, Kategorie II 2N3P 12 (17) - 49 12 (17) - 60 Nenn-Wärmeleistungsbereich 50/30 °C Nenn-Wärmebelastungsbereich 11,2 (16,1) - 45,7 11,2 (16,1) - 56,2 Nennspannung Nennfrequenz Nennstrom Vorsicherung (Netz) Elektr. Leistungsaufnahme im Auslieferungszu- stand Einstellung elektronischer Temperaturwächter °C (fest) Einstellung Temperaturbegrenzer (fest)

  • Seite 127: Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.

  • Seite 128: Bescheinigungen Konformitätserklärung

    Herstellererklärung Dieses Produkt erfüllt die Anforderungen der Wirkungsgradrichtlinie (92/42/EWG) für Brennwertkessel. Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass das Produkt Vitodens 200-W die nach 1. BImSchV 6 geforderten NO -Grenzwerte einhält.

  • Seite 129: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgastemperatursensor..........94 Gasanschlussdruck............35 Anhebung der reduzierten Raumtemperatur....120 Gasart................ 32 Anlage füllen.............. 28 Gasart umstellen............33 Anlagendruck............. 28 Gaskombiregler ............35 Anlagenschemen..........43, 49 Anschlussdruck............34 Aufheizzeit..............120 Heizkennlinie..............43 Ausblenden einer Störungsanzeige......82 Heizkessel öffnen............28 Außentemperatursensor..........92 Heizkreise zuordnen..........121 Heizleistung einstellen..........36 Herstellerbescheinigung ..........128 Betriebsdaten abfragen..........77 Betriebsprogramm-Umschaltung......116...
  • Seite 130 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Störungscodes............83 Störungsmeldung aufrufen........82, 83 Verbrennungsregelung..........122 Störungsspeicher..........82, 83 Verkürzung der Aufheizzeit........120 Verringerung der Aufheizleistung......120 Vitotronic 200-H............96 Technische Daten ............126 Zündelektroden............39 Uhrzeit einstellen............30 Zündung..............39 Umstellung Gasart............. 33 Zusatzaufheizung Trinkwasser......... 111...

  • Seite 132: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7571048 7571049 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...

Diese Anleitung auch für:

B2ha

Inhaltsverzeichnis
